首页  >  产品百科  >  GST120A48-P1M

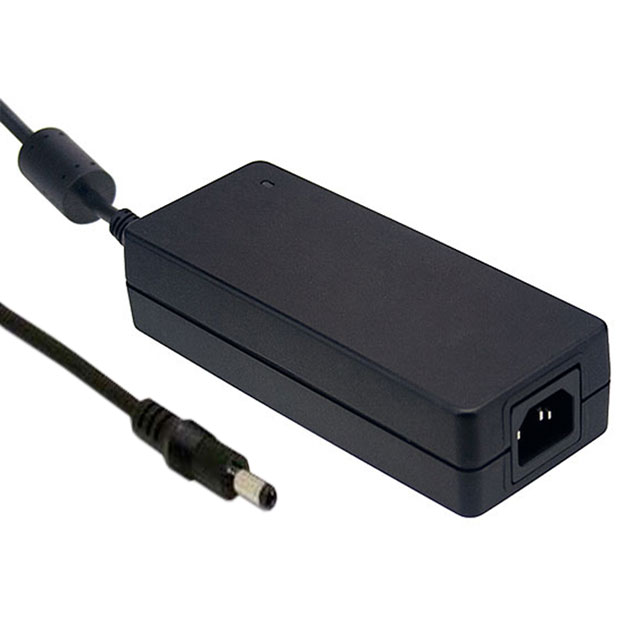

GST120A48-P1M

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 120W 1 85V(AC) 264V(AC) 2.5% 2.5A 桌面安装 167mm*67mm*35mm
供应商型号: TW-GST120A48-P1M
供应商: 国内现货
标准整包数: 1

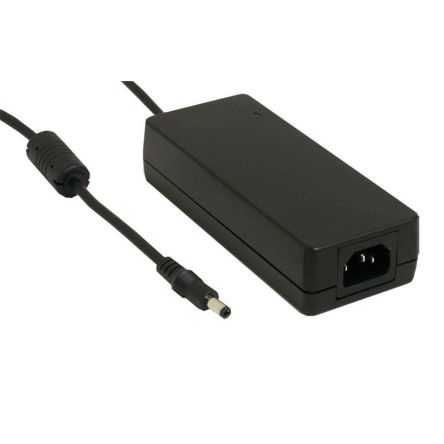

MEAN WELL/台湾明纬 开关电源 GST120A48-P1M

GST120A48-P1M概述


    产品简介


    120W AC-DC高可靠性工业适配器 GST120A系列
    本系列产品为120瓦特交流到直流的高可靠性工业适配器,广泛应用于各种工业环境中。其特点是高效能、高可靠性以及良好的电气特性。主要应用于工业控制系统、通讯设备、自动化设备等领域。

    技术参数


    以下是GST120A系列的主要技术参数:
    | 参数 | 值 |

    | 输出电压(V) | 12V、15V、20V、24V、48V |
    | 额定电流(A) | 12V:15A;15V:12A;20V:12A;24V:10.5A;48V:5A |
    | 输出功率(W) | 最大120W |
    | 纹波和噪声(mVp-p) | 120mV至200mV |
    | 电压范围 | 85 ~ 264VAC |
    | 频率范围 | 47 ~ 63Hz |
    | 功率因数(典型值) | ≥0.93(230VAC)、≥0.97(115VAC) |
    | 效率(典型值) | ≥88.5% |
    | 冷启动最大输入电流(A) | 115VAC:35A;230VAC:70A |
    | 漏电流(mA) | 0.75mA(240VAC) |
    | 工作温度范围(℃) | -30 ~ +70℃ |
    | 存储温度范围(℃) | -40 ~ +85℃ |
    | 绝缘耐压(KVAC) | 3KV |
    | MTBF(小时) | ≥368.75K |

    产品特点和优势


    GST120A系列适配器具有以下几个显著特点和优势:
    - 高可靠性:采用先进的设计技术和优质材料,确保长时间稳定运行。
    - 高效率:功率转换效率达到88.5%,有助于减少能源浪费。
    - 宽工作电压范围:可在85至264VAC范围内稳定工作,适用于全球不同电压标准。
    - 优秀的电磁兼容性:通过多项国际认证,确保在复杂电磁环境下稳定运行。
    - 安全保护机制:具备过载、过温等多种保护机制,确保设备安全可靠。

    应用案例和使用建议


    应用案例
    - 工业控制系统:适用于需要高可靠性电源供应的自动化控制系统。
    - 通讯设备:作为通讯基站或其他网络设备的供电设备。
    - 自动化设备:适合于需要高精度、低纹波输出的自动化生产线。
    使用建议
    - 在高湿度环境中使用时,应注意防护措施,避免水分进入设备内部。
    - 请遵循制造商提供的安装和使用指南,确保正确安装和连接。
    - 定期进行检查和维护,以保证长期稳定的运行。

    兼容性和支持


    - 兼容性:本产品与多种设备和系统兼容,具体兼容性请参考技术手册中的详细说明。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括安装指导、故障排除等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动后无输出 | 检查输入电压是否正常,确认连接是否正确。 |
    | 输出电压不稳定 | 检查负载是否过大,调整负载使其在规定范围内。 |
    | 设备温度过高 | 确保通风良好,适当降低环境温度或减少负载。 |

    总结和推荐


    总体评价
    - 优点:高效能、高可靠性、广泛的适用范围、强大的保护机制。
    - 适用场景:适用于工业控制系统、通讯设备、自动化设备等。
    推荐使用
    考虑到其高可靠性和广泛应用的场景,强烈推荐GST120A系列作为工业环境中所需的高可靠性电源解决方案。

GST120A48-P1M参数

参数
电压-输出4 -
电压-输出2 -
负载调节 2.5%
最小输入电压 85V(AC)
最大输入电压 264V(AC)
输出数量 1
电压-输出1 -
电压-输出3 -
电流-输出2 -
输出功率 120W
电流-输出1 2.5A
长*宽*高 167mm*67mm*35mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST120A48-P1M数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST120A48-P1M GST120A48-P1M数据手册

GST120A48-P1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 192
库存: 401
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 192
