首页  >  产品百科  >  UHP-200A-5

UHP-200A-5

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 200W开关电源, 5V 直流输出电压 40A输出电流, 1输出点
供应商型号: TW-UHP-200A-5
供应商: 国内现货
标准整包数: 1

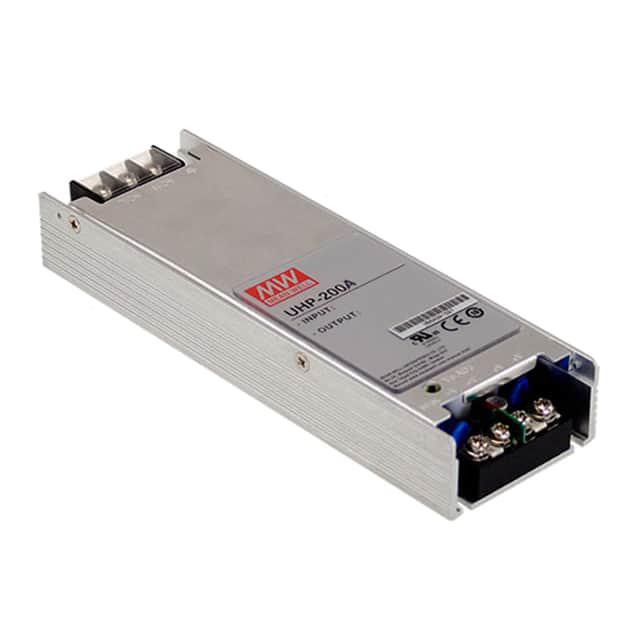

MEAN WELL/台湾明纬 开关电源 UHP-200A-5

UHP-200A-5概述


    产品简介


    UHP-200A系列是一款具备功率因数校正(PFC)功能的单输出200瓦电源模块。该系列包括UHP-200A-4.2、UHP-200A-4.5和UHP-200A-5三种型号,提供不同的输出电压选项以满足不同应用场景的需求。这些模块广泛应用于工业自动化、通信设备、医疗器械等领域,为系统提供稳定可靠的电源供应。

    技术参数


    以下是UHP-200A系列产品的关键技术参数:
    | 参数项 | UHP-200A-4.2 | UHP-200A-4.5 | UHP-200A-5 |
    ||
    | 输出电压 | 4.2V | 4.5V | 5V |
    | 输出电流 | 0~40A | 0~40A | 0~40A |
    | 额定功率 | 168W | 180W | 200W |
    | 电源电压范围 | 90 ~ 264VAC | 90 ~ 264VAC | 90 ~ 264VAC |
    | 工作频率范围 | 47 ~ 63Hz | 47 ~ 63Hz | 47 ~ 63Hz |
    | 功率因数 | ≥ 0.97 | ≥ 0.95 | ≥ 0.97 |
    | 效率 | ≥ 88% | ≥ 88% | ≥ 88.5% |
    | 启动电流 | 2.4A/115VAC | 1.2A/230VAC | N/A |
    | 冷启动电流 | N/A | 85A/230VAC | N/A |
    | 待机电流 | <1.0mA / 240VAC | N/A | N/A |
    | 保护模式 | 振荡模式,故障条件移除后自动恢复 | 振荡模式,故障条件移除后自动恢复 | 振荡模式,故障条件移除后自动恢复 |

    产品特点和优势


    UHP-200A系列具备以下几个显著的优势:
    1. 高效率:在满载条件下,其效率可以达到88%以上,有助于提高整体系统的能源利用率。
    2. 宽电压输入范围:支持90到264VAC的输入电压范围,适用于各种供电环境。
    3. 良好的散热设计:通过优化的散热设计,确保长时间运行时的稳定性能。
    4. 快速恢复能力:在发生故障后,能够快速恢复到正常工作状态,提高了系统的可靠性。

    应用案例和使用建议


    应用场景
    UHP-200A系列广泛应用于工业自动化控制、医疗设备、通讯基站等领域。例如,在医疗设备中,它可为各类监控设备和辅助治疗设备提供稳定可靠的电源支持。
    使用建议
    为了充分发挥UHP-200A系列的性能,建议在安装过程中注意以下几点:
    1. 安装位置:应将模块安装在散热良好且通风的地方,避免局部过热。
    2. 附加铝板:为了更好地散热,可以在模块底部加装一块厚度为6mm的铝合金板,以增强散热效果。
    3. 保持清洁:定期清理模块表面灰尘,保证良好的散热效果。

    兼容性和支持


    UHP-200A系列与多种电子设备兼容,适配广泛的应用场合。生产厂家提供了全面的技术支持和售后服务,确保用户在使用过程中遇到问题时能及时得到帮助。

    常见问题与解决方案


    1. 模块启动困难:检查输入电压是否在允许范围内,同时确认连接线路是否正确无误。
    2. 输出不稳定:可能是由于负载过大导致,适当降低负载,或者更换更大功率的电源模块。
    3. 异常噪音:可能是内部元件老化或松动导致,需联系售后进行维修处理。

    总结和推荐


    总体而言,UHP-200A系列在效率、稳定性和适用范围方面表现出色,非常适合在工业级应用中使用。如果您正在寻找一款高效稳定的电源解决方案,这款产品无疑是值得推荐的选择。

UHP-200A-5参数

参数
电流-输出1 40A
电压-输出3 -
电压-输出1 5V
最小输入电压 90V(AC),127V(DC)
负载调节 2.5%
输出数量 1
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
电压-输出2 -
电流-输出2 -
输出功率 200W
长*宽*高 167mm*55mm*26mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-200A-5数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-200A-5 UHP-200A-5数据手册

UHP-200A-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
