首页  >  产品百科  >  GSM25E12-P1J

GSM25E12-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 25W 1 80V(AC) 264V(AC) 3% 墙壁安装 79mm*54mm*33mm
供应商型号: SCE-GSM25E12-P1J
供应商: 海外现货
标准整包数: 1

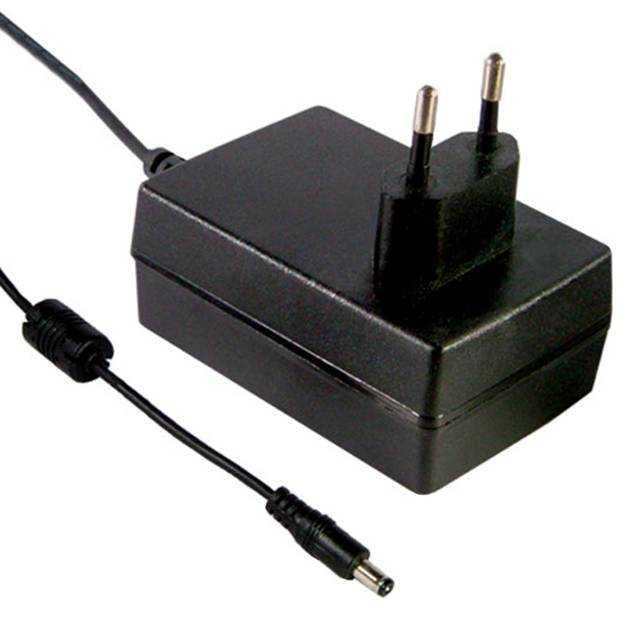

MEAN WELL/台湾明纬 开关电源 GSM25E12-P1J

GSM25E12-P1J概述

    GSM25E系列25W AC-DC高可靠性医疗适配器产品综述

    产品简介


    GSM25E系列是一款专为医疗应用设计的25W AC-DC适配器,提供多种电压输出选择(5V至48V)。这些适配器具备高可靠性,适用于医疗设备、测试仪器及其它需要稳定电源的场合。GSM25E系列满足IEC/EN60601-1和IEC/EN60601-1-11标准,确保其在医疗环境中安全使用。

    技术参数


    - 额定输出电压: 5V, 7.5V, 9V, 12V, 15V, 18V, 24V, 48V
    - 额定输出电流:
    - 5V: 12A
    - 7.5V: 4A
    - 9V: 2.77A
    - 12V: 2.08A
    - 15V: 1.66A
    - 18V: 1.38A
    - 24V: 1.04A
    - 48V: 0.52A
    - 额定功率: 25W
    - 输出纹波和噪声 (最大):
    - 5V: 60mVp-p
    - 7.5V: 80mVp-p
    - 9V: 80mVp-p
    - 12V: 120mVp-p
    - 15V: 120mVp-p
    - 18V: 150mVp-p
    - 24V: 180mVp-p
    - 48V: 240mVp-p
    - 输入范围:
    - 交流电压: 80 ~ 264VAC, 113 ~ 370VDC
    - 频率范围: 47 ~ 63Hz
    - 效率: 80% ~ 88%
    - 待机电流:
    - 115VAC: 0.7A
    - 230VAC: 0.35A
    - 耐压等级: 输入到输出隔离电压:4KVAC
    - 绝缘电阻: 输入到输出: 100MΩ / 500VDC
    - 工作温度范围: -25°C ~ +60°C
    - 存储温度、湿度范围: -40°C ~ +85°C, 10% ~ 95%RH
    - 电压精度: ±3.0% ~ ±6.0%
    - 线性调节率: ±1.0%
    - 负载调节率: ±2.0% ~ ±6.0%
    - 过载保护: 105% ~ 170% 额定输出功率,自动恢复
    - 过压保护: 5.25V ~ 7.5V,关闭输出电压,重新供电后恢复
    - 输入上升时间: 16ms / 230VAC, 16ms / 115VAC 满负载时
    - 保持时间: ≥20ms
    - 泄漏电流: <50μA / 264VAC
    - 传导发射: 符合EN55011 (CISPR11) Class B, EN61000-3-2,3
    - 抗干扰性: 符合EN61000-4-2,3,4,5,6,8,11, EN55024, EN60601-1-2
    - 认证: TUV EN60601-1/60601-1-11, EN60601-1-2, EN61204-3 医疗级别

    产品特点和优势


    - 高可靠性: GSM25E系列专为医疗设备设计,通过严格的医疗安全标准认证。
    - 宽范围输入: 支持80 ~ 264VAC宽电压输入,确保在全球不同电网下稳定运行。
    - 多电压输出选择: 提供多种输出电压选项,方便不同的应用场景需求。
    - 优良的性能指标: 输出纹波和噪声低,效率高达88%,保证电源的稳定和纯净。
    - 严格的质量控制: GSM25E系列经过全面的环境适应性测试,包括高温、低温、湿度、振动等,确保产品在各种恶劣条件下都能正常工作。

    应用案例和使用建议


    - 医疗设备: 由于符合医疗级别的安全标准,GSM25E系列特别适合用于各种医疗设备,如病人监护仪、超声设备等。
    - 实验室仪器: 高可靠性的特点使其也适用于实验室环境中的测试和测量设备。
    - 建议使用: 在安装过程中应注意遵循安装手册中的指导,特别是在连接线缆时要确保正确的极性和紧固度。对于需要特殊温度和湿度条件的应用场合,应当注意适配器的工作温度范围,必要时采取散热措施。

    兼容性和支持


    - 兼容性: GSM25E系列适配器与其他标准的电源插头兼容,可选的锁型插头可以增加连接的稳定性。
    - 支持和维护: 制造商提供详尽的安装手册和技术支持,以帮助用户更好地理解和使用该适配器。

    常见问题与解决方案


    - 问题: 适配器启动时出现异常声音
    - 解决方案: 检查电源线和连接是否稳固,确保接地良好。
    - 问题: 输出电压不稳定
    - 解决方案: 确认输入电压是否在允许范围内,检查负载是否超载,调整负载或更换适配器。
    - 问题: 适配器过热
    - 解决方案: 检查散热条件,确保适配器周围有足够的通风空间,避免放置在封闭的空间内。

    总结和推荐


    GSM25E系列适配器凭借其高可靠性、广泛的电压范围和出色的性能指标,成为医疗和工业领域的理想选择。其多样化的电压输出选择和严格的安全标准认证使其在竞争激烈的市场中脱颖而出。如果您需要一款稳定可靠的电源解决方案,GSM25E系列无疑是一个值得推荐的选择。

GSM25E12-P1J参数

参数
输出功率 25W
电压-输出4 -
最大输入电压 264V(AC)
电压-输出1 -
电流-输出2 -
负载调节 3%
电流-输出1 -
电压-输出2 -
最小输入电压 80V(AC)
输出数量 1
电压-输出3 -
长*宽*高 79mm*54mm*33mm
安装方式 墙壁安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

GSM25E12-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GSM25E12-P1J GSM25E12-P1J数据手册

GSM25E12-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 144.297
5+ ¥ 131.5989
10+ ¥ 125.3323
20+ ¥ 120.7148
库存: 13
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 144.29
直接购买
加入购物车
