OWA-120E-15

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 120W 1 180V(AC) 264V(AC) 1.5% 台式安装 191mm*63mm*37.5mm
供应商型号: 1866-5362-ND
供应商: Digi-Key
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 OWA-120E-15

OWA-120E-15概述

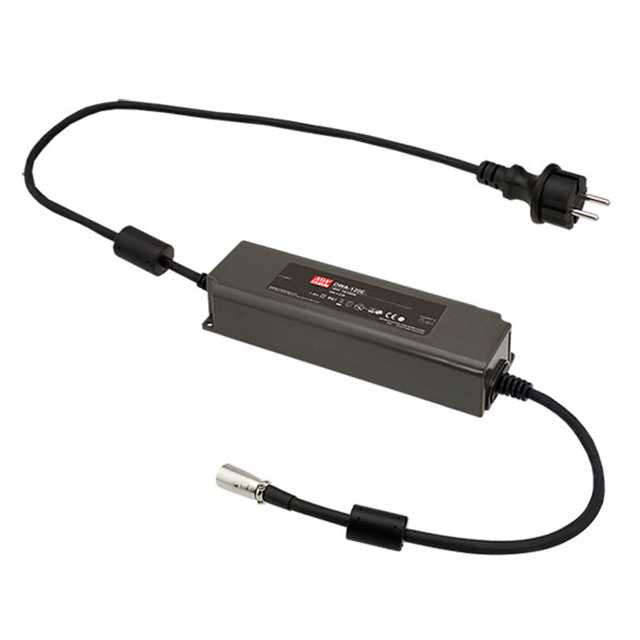

    120W 单输出防水适配器 OWA-120E 系列

    1. 产品简介


    120W 单输出防水适配器 OWA-120E 系列是一种高性能的电源转换器,旨在提供稳定的直流电压输出。适用于各种环境要求严格的工业应用场合。其主要功能是将交流电转换为所需的直流电压输出,并确保在各种恶劣条件下保持稳定性能。OWA-120E系列特别适合用于工业自动化、电信设备、LED照明以及其他需要高可靠性的应用领域。

    2. 技术参数


    以下是OWA-120E系列的技术规格:
    | 参数 | 型号 |

    | 输出电压 | 12V, 15V, 20V, 24V, 30V, 36V, 42V, 48V, 54V |
    | 额定电流 | 9.6A, 8A, 6A, 5A, 4A, 3.4A, 2.9A, 2.5A, 2.3A |
    | 额定功率 | 115.2W, 120W, 120W, 120W, 120W, 122.4W, 121.8W, 120W, 124.2W |
    | 线路调节率 | <0.25mA/240VAC |
    | 负载调节率 | ±4.0% 至 ±0.5% |
    | 上升时间 | 16ms(满负载) |
    | 保持时间 | 500ms, 80ms(95%负载) |
    | 输入电压范围 | 180VAC ~ 264VAC |
    | 频率范围 | 47Hz ~ 63Hz |
    | 功率因数 | >0.96(满负载) |
    | 效率 | 87.5% 至 90.5% |
    | 浪涌电流 | <0.25mA/240VAC |
    | 工作温度 | -40°C ~ +70°C |
    | 工作湿度 | 20%RH ~ 95%RH(非凝结) |
    | 存储温度与湿度 | -40°C ~ +80°C, 10%RH ~ 95%RH |

    3. 产品特点和优势


    OWA-120E系列适配器具有以下显著的特点和优势:
    - IP67等级防护:具备高度防水防尘能力,适用于恶劣环境;
    - 高效率:最高可达90.5%,节能省电;
    - 低纹波噪声:小于等于350mVpp,提高电源质量;
    - 过载和短路保护:内置自动恢复机制,确保系统安全稳定;
    - 宽输入电压范围:适应多种电源输入条件;
    - 轻量级设计:便于安装和运输。

    4. 应用案例和使用建议


    OWA-120E系列广泛应用于以下场景:
    - 工业自动化设备:适用于各种复杂的自动化控制系统,确保持续供电。
    - 通信设备:用于服务器、路由器等通信设备的电源供应。
    - LED照明系统:在户外和室内照明设备中提供稳定电源。
    使用建议:
    - 环境监测:定期检查适配器的工作环境温度和湿度,确保在适宜范围内。
    - 接线规范:按照手册中的接线图正确连接电源和负载,避免短路和断路。

    5. 兼容性和支持


    OWA-120E系列与多种标准插头兼容,包括CEE 7/7、XLR 4P、Neutrik NC4MX等。此外,供应商提供详细的操作手册和售后服务,包括故障排查和维修支持。

    6. 常见问题与解决方案


    - 问题1:启动时电流过大
    解决方案:确保输入电压在额定范围内,必要时增加额外的稳压措施。
    - 问题2:输出电压不稳定
    解决方案:检查连接线路是否有松动,重新连接并测试。
    - 问题3:过热现象
    解决方案:确保适配器周围有足够的通风空间,避免过热。

    7. 总结和推荐


    OWA-120E系列以其出色的性能、广泛的适用性和良好的稳定性,在市场上具备很强的竞争力。它不仅能够满足严苛的应用环境需求,还提供了全面的保护和易于维护的设计。因此,对于需要高可靠性的电源解决方案的应用场景,强烈推荐使用OWA-120E系列适配器。

OWA-120E-15参数

参数
电流-输出2 -
输出功率 120W
电压-输出4 -
负载调节 1.5%
电流-输出1 -
输出数量 1
电压-输出2 -
电压-输出1 -
电压-输出3 -
最大输入电压 264V(AC)
最小输入电压 180V(AC)
长*宽*高 191mm*63mm*37.5mm
安装方式 台式安装
应用等级 商用级
零件状态 在售

OWA-120E-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 OWA-120E-15 OWA-120E-15数据手册
