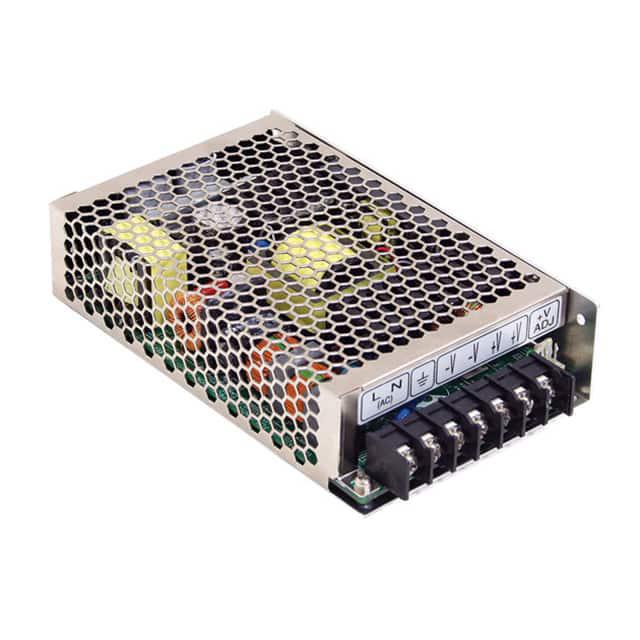

HRPG-150-5

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 130W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 1% 26A 5V 底座安装 159mm*97mm*38mm
供应商型号: TW-HRPG-150-5
供应商: 国内现货
标准整包数: 1

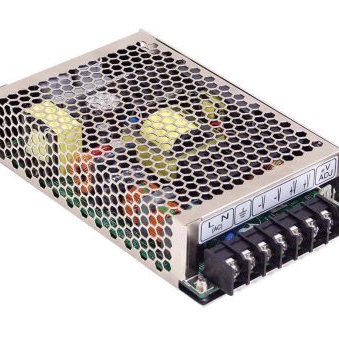

MEAN WELL/台湾明纬 开关电源 HRPG-150-5

HRPG-150-5概述


    产品简介


    HRPG-150系列电源模块是一种具有功率因数校正(PFC)功能的单输出直流电源。该系列提供了多种电压输出选项,涵盖从3.3V到48V的不同需求,同时配备有备用电源输出(5VSB)。HRPG-150系列广泛应用于工业控制、通信设备、医疗器械等领域,为用户提供稳定可靠的电力供应。

    技术参数


    - 输入电压范围: AC 85~264V 或 DC 120~370V
    - 额定电流: 3.3V输出时为30A;5V输出时为26A;7.5V输出时为20A;12V输出时为13A;15V输出时为10A;24V输出时为6.5A;36V输出时为4.3A;48V输出时为3.3A
    - 输出功率: 99W至158.4W
    - 纹波与噪声: 最大80mVp-p(3.3V/5V)至240mVp-p(48V)
    - 电压调整范围: 2.8~3.8V(3.3V输出);4.3~5.8V(5V输出);6.8~9V(7.5V输出);10.2~13.8V(12V输出);13.5~18V(15V输出);21.6~28.8V(24V输出);28.8~39.6V(36V输出);40.8~55.2V(48V输出)
    - 电压精度: ±0.2%至±1.0%
    - 线性调节率: ±0.5%至±1.5%
    - 负载调节率: ±0.2%至±2.5%
    - 上升时间: ≤50ms
    - 保持时间: 16ms
    - 输入效率: 78.5%至88%
    - 保护功能: 短路保护、过载保护、过压保护、过温保护
    - 工作温度: -40℃至+70℃
    - 工作湿度: 20%RH至90%RH(非冷凝)

    产品特点和优势


    HRPG-150系列电源模块具有以下特点和优势:
    - 高效率: 工作效率最高可达88%,确保电力传输的高效节能。
    - 宽输入电压范围: 支持AC 85~264V或DC 120~370V的宽输入电压范围,适用于各种电源环境。
    - 高可靠性: 拥有多重保护机制,如短路保护、过载保护、过压保护及过温保护,确保设备长期稳定运行。
    - 远程控制功能: 可通过外部信号远程控制开关状态,方便设备管理。
    - 低功耗: 当无负载时,电源消耗小于0.5W,符合环保要求。

    应用案例和使用建议


    HRPG-150系列电源模块适用于各种工业和商业应用场合,如工业自动化控制系统、医疗设备、通信设备和数据中心等。根据技术手册中的描述,用户可以根据实际需求选择合适的电压输出版本,并合理布置电源模块以达到最佳效果。
    使用建议:
    - 在高温环境下,应注意电源的降额使用,以防止过热。
    - 远程感测线路应尽量短且布线规则,以减少感应干扰。
    - 备用电源输出(5VSB)需连接最小负载,避免系统异常。

    兼容性和支持


    HRPG-150系列电源模块与大多数标准接口兼容,包括国际安全标准和电磁兼容性标准,确保在复杂环境中也能可靠工作。制造商提供长达五年的保修期,同时提供详尽的技术文档和支持服务,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否正常;检查输出线路是否有接触不良。 |
    | 输出电流不足 | 检查负载是否过大;检查电源模块是否有故障。 |
    | 设备过热 | 减小负载;改善散热条件;避免在高温环境下长时间工作。 |

    总结和推荐


    HRPG-150系列电源模块以其高效率、宽输入电压范围和多重保护功能,在众多应用领域展现出卓越的性能。其丰富的保护措施和稳定的输出性能使其成为值得信赖的选择。强烈推荐用于需要高可靠性和稳定性的场合。

HRPG-150-5参数

参数
电压-输出3 -
负载调节 1%
电压-输出1 5V
电压-输出2 -
电流-输出2 -
输出数量 1
电流-输出1 26A
最大输入电压 264V(AC),370V(DC)
输出功率 130W
电压-输出4 -
最小输入电压 85V(AC),120V(DC)
长*宽*高 159mm*97mm*38mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HRPG-150-5数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HRPG-150-5 HRPG-150-5数据手册

HRPG-150-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 279
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 279
直接购买
加入购物车
