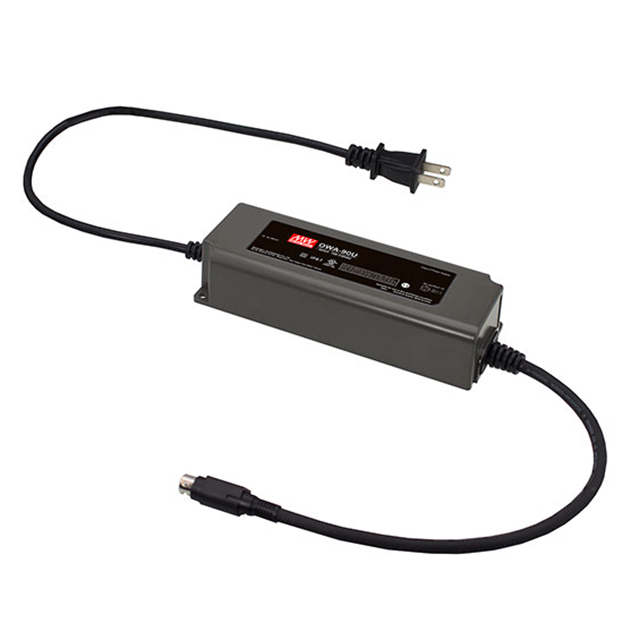

OWA-90U-54-P1M

产品分类: 电源适配器
厂牌: MEAN WELL/台湾明纬
产品描述: North America 90W Barrel Plug,2.5mm I.D. x 5.5mm O.D. x 11.0mm 正极中心 90V(AC) 264V(AC) Cord,NEMA 1-15P 30cm 桌面安装 171mm*63mm*37.5mm
供应商型号: TW-OWA-90U-54-P1M
供应商: 期货订购
标准整包数: 1
MEAN WELL/台湾明纬 电源适配器 OWA-90U-54-P1M

OWA-90U-54-P1M概述

    电子元器件产品技术手册 —— OWA-90U系列



    产品简介



    OWA-90U系列是一款具有防水等级IP67的单输出防潮适配器,适用于各种严苛环境下的电源转换需求。它提供了90W的额定功率输出,能够在宽泛的输入电压范围内(90~264VAC)工作,并具备出色的能效,达到最高91%的工作效率。OWA-90U系列适配器广泛应用于LED照明、工业自动化、通信系统以及其他需要高可靠性的供电设备。


    技术参数



    - 型号:OWA-90U系列(包括OWA-90U-12至OWA-90U-54)
    - 直流电压:12V至54V
    - 额定电流:最大可达7.5A
    - 额定功率:90W
    - 输入电压范围:90~264VAC
    - 频率范围:47~63Hz
    - 功率因数:满载时PF>0.98/115VAC,PF>0.96/230VAC
    - 工作效率:高达91%
    - 线性调节率:<0.125mA/120VAC,<0.25mA/240VAC
    - 工作温度范围:-40°C ~ +70°C
    - 工作湿度范围:20% ~ 95%RH(非冷凝)
    - 防护等级:IP67
    - 浪涌电流:启动时的最大电流为30A(115VAC),60A(230VAC)


    产品特点和优势



    OWA-90U系列适配器具有多项显著的优势。首先,其高效率的工作表现使其能够有效减少能源消耗,降低运营成本。其次,高防护等级IP67使得该适配器能够抵抗尘埃和水侵入,适用于户外及工业应用环境。此外,该系列产品提供多种电压输出选择(12V到54V),以适应不同的应用需求。最后,优良的线性调节率确保了输出电压的稳定性,提高了系统的可靠性。


    应用案例和使用建议



    OWA-90U系列适配器因其出色的防护性能和高效率,被广泛应用于LED照明系统。例如,在工业环境中,它可以用于驱动高亮度LED灯带或灯具,确保长时间稳定运行。在实际使用中,用户应注意安装位置的选择,避免在高温或潮湿环境下直接暴露于空气中。同时,根据具体的应用场景选择合适的输出电压,以满足不同负载的需求。


    兼容性和支持



    OWA-90U系列适配器的设计考虑到了与其他电子元器件的兼容性问题。用户可以根据具体需求选择适合的型号,以确保与现有系统无缝对接。制造商Mean Well提供了详尽的技术支持文档,包括安装手册和故障排除指南,以帮助用户更好地利用这款产品。


    常见问题与解决方案



    1. 问题:启动时电路断路器触发
    解决方案:检查输入电源是否超出允许范围,确认电路断路器的类型是否正确配置。
    2. 问题:输出电压波动大
    解决方案:检查连接线路是否有松动或破损,尝试调整负载以确保稳定运行。
    3. 问题:工作温度异常升高
    解决方案:确认散热条件是否良好,考虑增加外部散热措施,如散热片或风扇。


    总结和推荐



    OWA-90U系列适配器凭借其高效能、高防护等级和多样化的输出选择,成为一款值得信赖的产品。无论是工业还是商业应用,OWA-90U系列都表现出色,能够应对严苛的工作环境,提供可靠的电源供应。对于寻找高性能适配器解决方案的用户来说,OWA-90U系列是理想的选择。

OWA-90U-54-P1M参数

参数
最小输入电压 90V(AC)
典型输出电压 -
输出连接方式 Barrel Plug,2.5mm I.D. x 5.5mm O.D. x 11.0mm
线长 30cm
使用地区 North America
输出连接极性 正极中心
输入连接方式 Cord,NEMA 1-15P
最大输入电压 264V(AC)
输出功率 90W
长*宽*高 171mm*63mm*37.5mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

OWA-90U-54-P1M数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 电源适配器 MEAN WELL/台湾明纬 OWA-90U-54-P1M OWA-90U-54-P1M数据手册

OWA-90U-54-P1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
