首页  >  产品百科  >  UHP-200-5

UHP-200-5

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 200W开关电源, 5V 直流输出电压 40A输出电流, 1输出点
供应商型号: UHP-200-5
供应商: 国内现货
标准整包数: 1

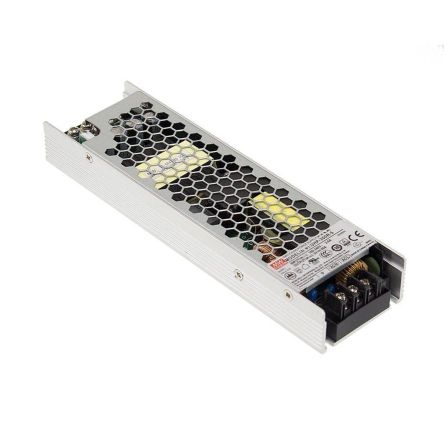

MEAN WELL/台湾明纬 开关电源 UHP-200-5

UHP-200-5概述

    200W Slim Type with PFC Switching Power Supply UHP-200 系列

    产品简介


    200W Slim Type with PFC Switching Power Supply UHP-200 系列 是一款高性能的直流电源模块,设计用于多种工业应用。这款电源供应器提供单输出,并采用紧凑的 slim 设计,体积小巧,厚度仅为 26 毫米。它能够适应宽电压输入范围(90VAC 至 264VAC),并提供多种输出电压选择(如 3.3V、5V、12V、15V、24V、36V 和 48V)。除了在自动化机械、控制系统和电子仪器中的广泛应用外,UHP-200 系列还适用于家庭设备、LED 显示屏等领域。

    技术参数


    - 输入电压范围:90VAC~264VAC
    - 输出电压:3.3V、4.2V、5V、12V、15V、24V、36V 和 48V
    - 输出电流:
    - 3.3V:40A
    - 5V:40A
    - 12V:16.7A
    - 15V:13.4A
    - 24V:8.4A
    - 36V:5.6A
    - 48V:4.2A
    - 效率:最高可达 94%
    - 工作温度范围:-30℃~70℃
    - 存储温度范围:-40℃~85℃
    - 保护功能:过载保护、短路保护、过压保护、过温保护
    - 输入浪涌电流:10ms/230VAC,10ms/115VAC
    - 浪涌保护:承受高达 300VAC 的瞬态电压
    - 输出纹波与噪声:最大 240mVp-p

    产品特点和优势


    1. 高效能转换:采用主动 PFC 技术,使整体效率高达 94%,减少了能源损耗。
    2. 紧凑设计:超薄 slim 设计,适合空间受限的应用环境。
    3. 多样的输出选择:提供了多种输出电压选项,满足不同应用场景需求。
    4. 高可靠性:具备全面的保护功能,能够在极端条件下可靠运行。
    5. 宽工作温度范围:能够在 -30℃ 到 70℃ 范围内稳定工作。
    6. 风扇辅助散热:无风扇设计,降低了噪音和维护成本。

    应用案例和使用建议


    UHP-200 系列电源供应器广泛应用于自动化机械、控制系统、电子仪器、LED 显示屏和家庭设备中。例如,在 LED 显示屏中,可以作为主电源供应器,确保稳定的电力供应。在使用时,建议在安装时添加铝板以优化散热效果,从而提高产品的使用寿命和稳定性。

    兼容性和支持


    UHP-200 系列电源供应器设计符合多项国际标准,包括 UL60950-1、EN60950-1、EN60335-1、CCC GB4943 和 EAC TP TC 004。这些标准确保了产品在各种环境下的稳定性和安全性。此外,该系列电源供应器具备冗余功能,可以通过连接两个单元实现冗余供电,确保系统的可靠性。

    常见问题与解决方案


    1. 如何进行冗余供电?
    - 将 UHP-200R 系列的两个单元并联连接即可实现冗余供电。当一个单元故障时,另一个单元将自动启用,确保系统不中断。
    2. 输出电压不稳定怎么办?
    - 检查输入电压是否在规定范围内,确认连接线是否接触良好。若仍存在问题,建议更换电源供应器。
    3. 电源启动缓慢怎么办?
    - 确保电源供应器工作环境温度适宜,避免过高或过低的温度影响启动速度。

    总结和推荐


    200W Slim Type with PFC Switching Power Supply UHP-200 系列以其高效能转换、多样化的输出选择和高可靠性成为市场上极具竞争力的产品。无论是在工业自动化还是消费电子产品中,这款电源供应器都是一款值得信赖的选择。综上所述,我强烈推荐 UHP-200 系列电源供应器用于需要高可靠性、高效能转换的应用场景。

UHP-200-5参数

参数
电流-输出1 40A
最小输入电压 90V(AC),127V(DC)
电压-输出4 -
电压-输出3 -
电流-输出2 -
负载调节 1%
输出功率 200W
电压-输出2 -
电压-输出1 5V
最大输入电压 264V(AC),370V(DC)
输出数量 1
长*宽*高 194mm*55mm*26mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-200-5数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-200-5 UHP-200-5数据手册

UHP-200-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
