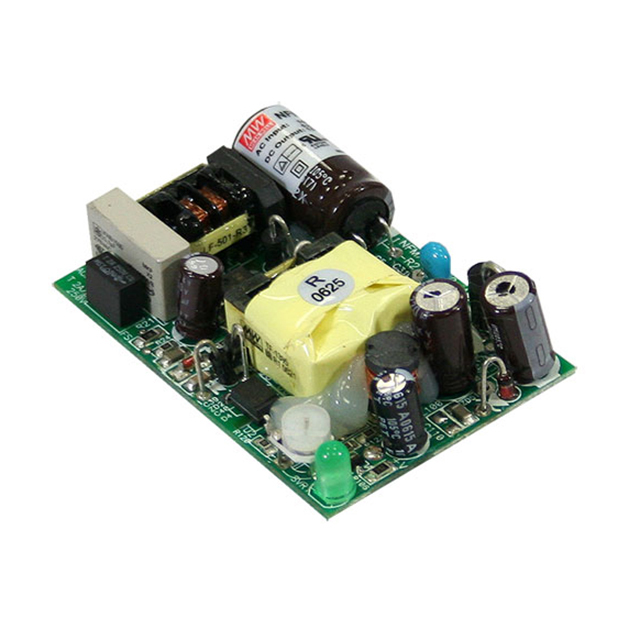

NFM-10-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 10W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 0.5% 420mA 24V 底座安装 65mm*45mm*22mm
供应商型号: NFM-10-24
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 NFM-10-24

NFM-10-24概述

    电子元器件产品技术手册

    1. 产品简介


    本文档详细介绍了型号为NFM-10系列的10W单输出医疗级开关电源模块。该产品主要应用于医疗设备,为医疗仪器提供稳定的直流电压。它采用了高效的转换技术,确保在各种工作条件下都能稳定可靠地运行。

    2. 技术参数


    NFM-10系列的主要技术规格如下:
    - 输入电压范围:交流85 ~ 264V,直流120 ~ 370V
    - 额定电流:150mA至2A(视具体型号而定)
    - 输出电压调节范围:3.3V、5V、12V、15V、24V(视具体型号而定)
    - 额定功率:8.25W至10.08W(视具体型号而定)
    - 效率:通常可达74%以上
    - 输入电压频率范围:47 ~ 440Hz
    - 工作温度范围:-20℃ ~ +70℃
    - 存储温度范围:-40℃ ~ +85℃,湿度10% ~ 95%
    - 线性调整率:±0.5%
    - 负载调整率:±1.0%

    3. 产品特点和优势


    - 高效能:该产品具有高效率,通常可达到74%以上。
    - 宽输入电压范围:可适应较宽的输入电压范围,确保在全球各地都能稳定运行。
    - 稳定性好:良好的线性和负载调整率,保证输出电压的稳定。
    - 医疗级认证:符合EN61000-4-2至-11、EN55024、EN60601-1-2和IEC60601-1标准,适用于医疗设备。

    4. 应用案例和使用建议


    NFM-10系列开关电源适用于各种医疗设备,如监护仪、心电图机和呼吸机等。建议在安装过程中确保输入电压和负载符合产品规范,避免过载或输入电压不稳定导致损坏。
    - 使用建议:
    - 确保输入电压在85V到264V范围内,以保证正常工作。
    - 避免在极端温度和湿度环境下长期使用,以免影响使用寿命。
    - 使用合适的滤波电路减少电磁干扰。

    5. 兼容性和支持


    NFM-10系列开关电源与市面上大多数医疗设备兼容。制造商提供了详细的技术支持和维护服务,包括保修期内的免费维修和技术咨询。

    6. 常见问题与解决方案


    - 问题:输入电压不稳定时,输出电压波动较大。
    - 解决方案:确保输入电压在允许范围内,加装稳压装置或滤波器。

    - 问题:长时间高负载运行后温度过高。
    - 解决方案:在高温环境下使用时,确保通风良好,降低负载或加装散热装置。

    7. 总结和推荐


    NFM-10系列开关电源凭借其高效能、宽输入电压范围和医疗级认证,是医疗设备的理想选择。它的高稳定性和可靠性使其在各种应用场景中表现出色。强烈推荐给需要高性能、高可靠性的医疗设备制造商和终端用户。

NFM-10-24参数

参数
电压-输出3 -
电流-输出2 -
输出功率 10W
最大输入电压 264V(AC),370V(DC)
电压-输出1 24V
电压-输出2 -
输出数量 1
最小输入电压 85V(AC),120V(DC)
电流-输出1 420mA
负载调节 0.5%
电压-输出4 -
长*宽*高 65mm*45mm*22mm
安装方式 底座安装
应用等级 医疗级
零件状态 停产
包装方式 托盘

NFM-10-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NFM-10-24 NFM-10-24数据手册

NFM-10-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
