首页  >  产品百科  >  GC30B-6P1J

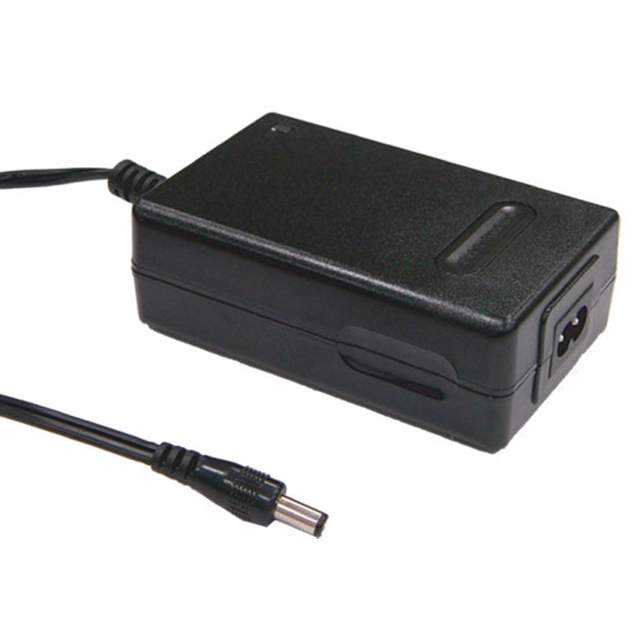

GC30B-6P1J

产品分类: 电池
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电池充电器, 充电电流1.04A铅酸, 锂离子, 输入电压90 → 264V 交流, 可充1个电池, 带有标准 P1J 插头
供应商型号: SCE-GC30B-6P1J
供应商: 海外现货
标准整包数: 1

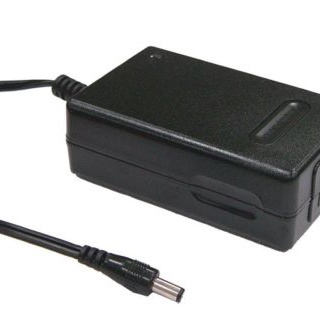

MEAN WELL/台湾明纬 电池 GC30B-6P1J

GC30B-6P1J概述


    产品简介


    GC30B系列电源适配器是一款集充电功能于一体的高性能电源转换装置。它采用先进的开关电源技术,提供稳定的直流电压输出,适用于多种电子设备,如电池充电系统、小型电子设备、通信设备和工业控制系统等。其基本型号包括GC30B-0P1J、GC30B-1P1J、GC30B-11P1J、GC30B-2P1J、GC30B-4P1J、GC30B-5P1J和GC30B-6P1J,每种型号都具有不同的额定电压和电流范围,以满足不同应用场景的需求。

    技术参数


    以下是各型号的技术参数概览:
    | 订单编号 | 额定电压 (V) | 额定电流 (A) | 输出功率 (W) | 电压范围 (V) | 电流范围 (A) | 功率波动 (mVp-p) |
    ||
    | GC30B-0P1J | 4.2 | 4.0 | 16.8 | 90-264 | 0-4.0 | 50 |
    | GC30B-1P1J | 5.6 | 3.99 | 22.38 | 90-264 | 0-3.99 | 50 |
    | GC30B-11P1J | 7.2 | 3.0 | 21.6 | 90-264 | 0-3.0 | 80 |
    | GC30B-2P1J | 8.4 | 3.0 | 25.2 | 90-264 | 0-3.0 | 80 |
    | GC30B-4P1J | 14.3 | 2.09 | 30 | 90-264 | 0-2.09 | 100 |
    | GC30B-5P1J | 16.8 | 1.6 | 27 | 90-264 | 0-1.6 | 100 |
    | GC30B-6P1J | 28.6 | 1.04 | 30 | 90-264 | 0-1.04 | 150 |
    其他技术规格包括:
    - 效率 (Typ.):55% ~ 80%
    - 输入电流:1A / 100VAC 或 40A / 230VAC
    - 漏电流 (max.):0.25mA / 240VAC
    - 过温保护:自动关机,温度恢复后自动重启
    - 浪涌电流 (max.):待定
    - 安全标准:UL60950-1, CSA22.2, EN60950-1 approved

    产品特点和优势


    GC30B系列电源适配器具有以下独特功能和优势:
    - 高可靠性:通过EN60950-1认证,确保在各种恶劣环境下稳定运行。
    - 宽电压范围:从90VAC到264VAC,适应全球范围内的电网电压。
    - 高效节能:最高达80%的转换效率,降低能源消耗。
    - LED指示灯:提供充电状态和故障指示,方便用户监控设备运行情况。
    - 过载保护:具备恒流限制保护功能,在故障条件下自动恢复。

    应用案例和使用建议


    GC30B系列电源适配器广泛应用于电池充电系统、通信设备和小型电子设备等领域。例如,对于一款需要14.3V电压和2.09A电流的铅酸电池充电系统,可以选用GC30B-4P1J型号,确保稳定可靠的充电过程。
    使用建议:
    - 在安装过程中,注意确保输入电压符合要求,并正确连接所有电缆。
    - 定期检查设备运行状况,特别是温度和LED指示灯状态。
    - 若需长时间运行,考虑采用散热措施,如外部散热片。

    兼容性和支持


    GC30B系列电源适配器具有良好的兼容性,能够与其他常见的电子元器件和设备无缝对接。厂商提供全面的技术支持和售后服务,包括但不限于安装指导、故障排查和维修服务。用户可通过官方渠道获取更多技术支持信息。

    常见问题与解决方案


    问题1:如何检查设备是否存在过热现象?
    - 解决方案:检查LED指示灯状态。若红灯亮起,说明设备可能存在过热现象,应及时断电并进行检查。
    问题2:如何选择合适的电源适配器型号?
    - 解决方案:根据所需充电的设备的电压和电流需求选择合适的型号。确保输入电压和负载条件符合适配器的技术规格。

    总结和推荐


    综上所述,GC30B系列电源适配器以其高可靠性、宽电压范围、高效能和易于操作的特点,在各类电子设备中表现出色。它不仅能满足各种应用场景的需求,还能提供优质的客户服务和支持。因此,强烈推荐此款电源适配器用于需要稳定可靠电源的设备中。

GC30B-6P1J参数

参数
电池尺寸 -
电池类型 铅酸电池,锂离子电池
标称电压 28.6V
电池数量 1
电池容量 -
化学特性 铅酸,锂离子
长*宽*高 108mm*67mm*36mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GC30B-6P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 电池 MEAN WELL/台湾明纬 GC30B-6P1J GC30B-6P1J数据手册

GC30B-6P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
