RSD-100B-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 DCDC转换器, RSD 100系列, 14.4 → 33.6 V dc输入, 12V 直流输出, 100.8W
供应商型号: TW-RSD-100B-12
供应商: 国内现货
标准整包数: 1

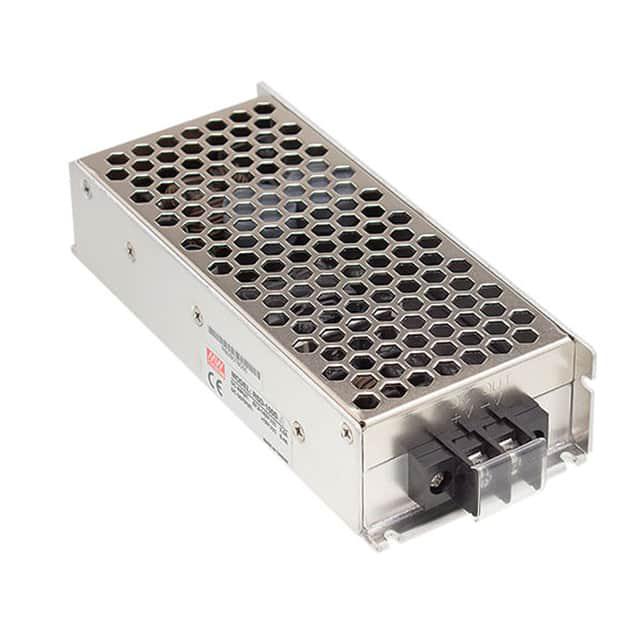

MEAN WELL/台湾明纬 开关电源 RSD-100B-12

RSD-100B-12概述

    RSD-100系列铁路单输出直流转换器技术手册

    产品简介


    RSD-100系列是专为铁路行业设计的单输出直流转换器。它们具有高效能、高可靠性和适应严苛环境的能力。这些转换器适用于广泛的铁路应用,包括信号系统、通信设备和控制系统。

    技术参数


    - 型号: RSD-100B-5, RSD-100B-12, RSD-100C-12, RSD-100D-12, RSD-100B-24, RSD-100C-24, RSD-100C-5, RSD-100D-5, RSD-100D-24
    - 输入电压范围: 5V至13.8V, 16.8V至31.2V, 33.6V至62.4V, 67.2V至143V
    - 额定电流: 20A, 8.4A, 4.2A
    - 额定功率: 100W, 100.8W
    - 输出纹波和噪声: 最大100mVp-p, 120mVp-p, 150mVp-p
    - 电压调整精度: ±2.0%
    - 线性调节率: ±0.5%, ±0.3%, ±0.2%
    - 负载调节率: ±1.0%
    - 设置时间: 800ms, 50ms满载
    - 效率: 88%, 89%, 91%, 91.5%
    - 启动电流: 4.8A/24V, 30A/48VDC, 2.4A/48V, 1.2A/110V, 30A/110VDC
    - 工作温度范围: -40℃至+85℃
    - 湿度范围: 5%至95%RH非冷凝状态
    - 存储温度: -40℃至+85℃
    - 耐压: 输入-输出:4KVDC, 输入-地:2.5KVDC, 输出-地:2.5KVDC
    - 隔离电阻: 100MΩ/500VDC/25℃/70%RH
    - 防护等级: 符合EN50155, EN61000-4标准

    产品特点和优势


    1. 高可靠性: 具备过压保护、过流保护及断电恢复功能。
    2. 宽输入范围: 在30%的额定输入电压范围内可满载运行,40%的额定输入电压下可承受1秒冲击。
    3. 高效能: 高效率(典型值88%),确保低功耗和良好的热稳定性。
    4. 宽工作温度范围: 能够在极端环境下正常工作,如-40℃至+85℃。

    应用案例和使用建议


    - 铁路信号系统: 确保可靠稳定的电源供应,减少故障率。
    - 通信设备: 提供稳定且高效的电源,支持关键通信功能。
    - 控制系统: 保障系统在不同工况下的稳定运行,提升系统整体性能。
    使用建议:
    - 安装时应考虑散热需求,特别是在高温环境下需加装铁板以提高散热效果。
    - 对于负载较重的应用,建议适当降低负载率以避免过热。

    兼容性和支持


    - 兼容性: 与各种铁路设备和系统高度兼容,支持并行和串联连接。
    - 支持和维护: 提供详尽的技术文档和在线支持服务,方便用户进行安装和调试。

    常见问题与解决方案


    - 问题1: 启动时输出电压不稳定。
    - 解决方法: 检查输入电压是否在额定范围内,检查连接线路是否有松动。
    - 问题2: 过载保护激活。
    - 解决方法: 检查负载是否超出额定范围,适当降低负载率。
    - 问题3: 输出纹波过大。
    - 解决方法: 检查滤波电路是否完好,必要时更换滤波电容。

    总结和推荐


    RSD-100系列铁路单输出直流转换器以其高效、稳定、可靠的特点,在铁路行业中表现出色。它不仅符合多项国际安全和电磁兼容标准,还具备良好的环境适应能力。对于需要高可靠性和高稳定性的铁路应用,RSD-100系列是理想的选择。
    综上所述,RSD-100系列直流转换器在性能、可靠性以及适用范围方面均表现出色,强烈推荐给所有需要铁路专用电源的客户。

RSD-100B-12参数

参数
最小输入电压 16.8V
电压-输出1 12V
电流-输出2 -
电压-输出4 -
输出数量 1
电压-输出2 -
电流-输出1 8.4A
电压-输出3 -
最大输入电压 31.2V
输出功率 101W
负载调节 1%
长*宽*高 161mm*68mm*36mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

RSD-100B-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 RSD-100B-12 RSD-100B-12数据手册

RSD-100B-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
