首页  >  产品百科  >  GSM40A09-P1J

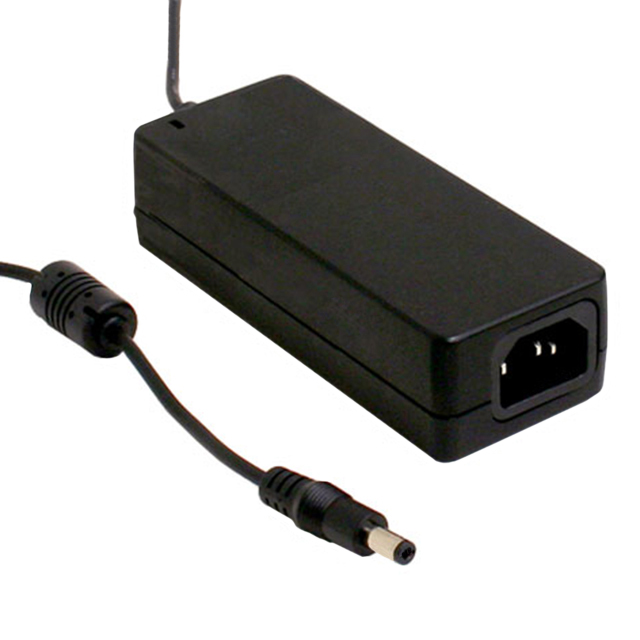

GSM40A09-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 1 80V(AC) 264V(AC) 5% 桌面安装 125mm*50mm*31.5mm
供应商型号: SCE-GSM40A09-P1J
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 GSM40A09-P1J

GSM40A09-P1J概述

    GSM40A系列40W医疗级AC-DC适配器技术手册

    产品简介


    GSM40A系列是专为医疗应用设计的40W医疗级AC-DC适配器。它提供多种输出电压选项(如5V、7.5V、9V、12V、15V、18V和24V),适用于需要高可靠性和安全性的医疗器械。这些适配器具有高效能、低噪声、高稳定性和宽电压范围等特点,广泛应用于各种医疗设备中。

    技术参数


    - 额定功率: 最大40W
    - 输出电压: 5V, 7.5V, 9V, 12V, 15V, 18V, 24V, 48V
    - 输出电流: 见表格(如5V时最大7.5A)
    - 输入电压: 80 ~ 264VAC (113 ~ 370VDC)
    - 频率范围: 47 ~ 63Hz
    - 效率: 81% (5V) 到 89.5% (15V)
    - 纹波与噪声: 最大80mVp-p(5V)到150mVp-p(48V)
    - 工作温度: -30℃ ~ +70℃
    - 存储温度: -40℃ ~ +85℃
    - 湿度范围: 20% ~ 90% RH 非凝露环境
    - 防护等级: 电磁干扰符合EN55024、EN60601-1-2、EN61204-3标准
    - 绝缘耐压: 输入-输出4KVAC,输入-FG 2KVAC,输出-FG 短路

    产品特点和优势


    - 高可靠性: 符合国际医疗设备标准,如IEC60601-1,TUV EN60601-1等。
    - 低功耗: 高达90%的效率,减少能源消耗。
    - 安全特性: 具备过载保护和过电压保护,确保使用安全。
    - 广泛的电压范围: 支持80 ~ 264VAC的输入电压,适应不同地区电网标准。
    - 低纹波与噪声: 输出纹波与噪声极低,适合对电源稳定性要求高的设备。

    应用案例和使用建议


    GSM40A系列适配器适用于各种医疗设备,如超声诊断仪、心电图机、输液泵等。在使用过程中,建议根据实际需求选择合适的电压和电流输出型号,并注意散热,以保证设备的稳定运行。

    兼容性和支持


    - 兼容性: 适配器输出端配有多种类型的直流插头,如P1J、P2I、P2J等,可满足不同设备的需求。
    - 支持: 厂商提供详细的安装指南和售后支持,确保用户能够顺利使用产品。

    常见问题与解决方案


    - Q: 设备启动时噪音较大?
    - A: 检查设备接地是否良好,确保输入电压稳定。
    - Q: 设备无法正常开机?
    - A: 确认连接线是否正确且牢固,检查输入电压是否在允许范围内。
    - Q: 输出电压不稳定?
    - A: 检查负载是否超过额定值,确认设备内部线路无断路或短路现象。

    总结和推荐


    GSM40A系列40W医疗级AC-DC适配器以其高可靠性、高效的能量转换和良好的兼容性成为医疗设备的理想选择。对于需要稳定电源的医疗设备,强烈推荐使用此产品。

GSM40A09-P1J参数

参数
最小输入电压 80V(AC)
输出数量 1
负载调节 5%
电压-输出4 -
电压-输出1 -
电流-输出2 -
最大输入电压 264V(AC)
电流-输出1 -
电压-输出2 -
输出功率 40W
电压-输出3 -
长*宽*高 125mm*50mm*31.5mm
安装方式 桌面安装
零件状态 在售
包装方式 盒装

GSM40A09-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GSM40A09-P1J GSM40A09-P1J数据手册

GSM40A09-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 205.7892
5+ ¥ 187.7785
10+ ¥ 178.7634
20+ ¥ 172.2769
库存: 11
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 205.78
直接购买
加入购物车
