OWA-120U-54

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 124.2W 1 90V(AC),127V(DC) 264V(AC),370V(DC) 0.5% 2.3A 桌面安装 191mm*63mm*37.5mm
供应商型号: OWA-120U-54
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 OWA-120U-54

OWA-120U-54概述


    产品简介

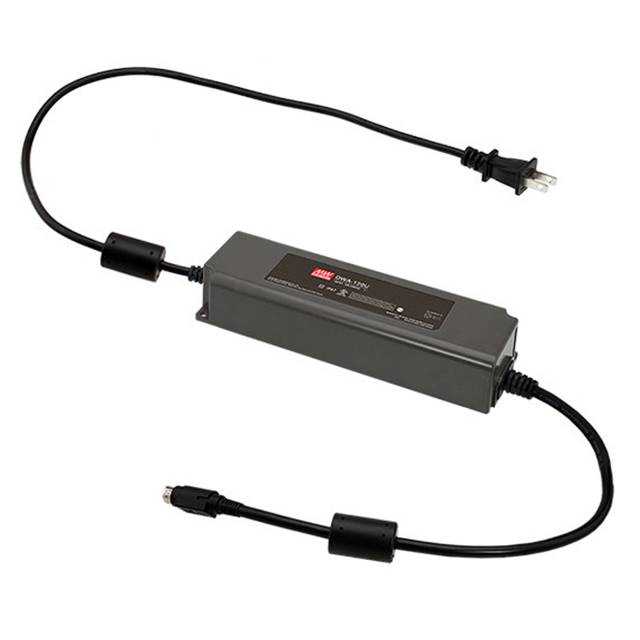

    120W 单输出防潮适配器 OWA-120U 系列是专为需要高稳定性和良好环境适应性的应用场景设计的产品。它适用于各种电子设备的电源供应,尤其是在工业自动化、户外照明和智能家居等领域有着广泛的应用。

    技术参数


    1. 直流电压: 127 ~ 370VDC(对应交流输入电压范围:90 ~ 264VAC)
    2. 额定电流: 视具体型号而定,从 2.3A 到 10A 不等
    3. 额定功率: 所有型号均为 120W
    4. 输出电压范围:
    - 12V: 11.52 ~ 12.60V
    - 15V: 14.28 ~ 15.75V
    - 20V: 19.60 ~ 20.40V
    - 24V: 22.80 ~ 25.20V
    - 30V: 28.50 ~ 31.50V
    - 36V: 34.20 ~ 37.80V
    - 42V: 41.58 ~ 43.20V
    - 48V: 46.80 ~ 49.20V
    - 54V: 52.65 ~ 55.35V
    5. 线路调节率: ±4.0% 至 ±0.5%
    6. 负载调节率: ±4.0% 至 ±0.5%
    7. 建立时间: ≤16ms (满载)
    8. 保持时间: ≥500ms (满载,95% 负载下)
    9. 频率范围: 47 ~ 63Hz
    10. 功率因数 (典型值): >0.97/115VAC, >0.96/230VAC(满载时)
    11. 输入电流 (典型值): 1.3A / 115VAC, 0.65A / 230VAC
    12. 启动电流: 30A (115VAC), 60A (230VAC)
    13. 最大并联数量: 4 个 (断路器 B 型),6 个 (断路器 C 型) (230VAC)
    14. 泄漏电流: <0.125mA / 120VAC, <0.25mA / 240VAC
    15. 工作温度范围: -40 ~ +70℃
    16. 存储温度范围: -40 ~ +80℃
    17. 湿度范围: 工作湿度 20 ~ 95% RH 非冷凝状态;存储湿度 10 ~ 95% RH
    18. 振动测试: 10 ~ 500Hz, 5G 12min./1周期,每方向周期为72分钟
    19. 平均无故障时间 (MTBF): ≥294.3K 小时(根据 MIL-HDBK-217F 标准,25℃)

    产品特点和优势


    1. 高效节能: 在现场应用中,最高可达到 90.5% 的工作效率。
    2. 防护等级高: 拥有 IP67 防护等级,适合在潮湿环境中使用。
    3. 过载保护: 具备自动恢复的过电流、过电压和过温保护功能。
    4. 宽电压输入范围: 支持 90 ~ 264VAC 的宽输入电压范围,适用范围广。
    5. 良好的工作温度适应性: 在 -40 ~ +70℃ 的温度范围内仍能稳定工作。

    应用案例和使用建议


    1. 户外照明系统: 可用于道路、景观、广告牌等多种户外照明场合,由于其防水特性,可在恶劣天气条件下正常工作。
    2. 工业自动化设备: 广泛应用于工业自动化控制系统中的电源供应,确保设备运行稳定可靠。
    3. 智能家居设备: 适用于家庭中各类智能设备的供电,如智能家居灯具、安防监控等。
    使用建议:
    - 安装方向: 推荐水平安装,避免垂直安装时因热量积聚导致过热。
    - 环境条件: 确保工作环境湿度在非冷凝状态下,以保证长期稳定运行。

    兼容性和支持


    1. 兼容性: 本适配器支持多种类型的输入插头,包括 NEMA 1-15P 插头。
    2. 技术支持: 如有兼容性问题或其他疑问,可以联系制造商 MEAN WELL 获取技术支持。

    常见问题与解决方案


    1. 问题: 设备突然停止工作。
    - 解决方案: 检查是否有过载或短路现象,必要时重新上电。
    2. 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在允许范围内,确认接线是否正确。
    3. 问题: 设备发热严重。
    - 解决方案: 确保设备周围有足够的通风空间,避免堆叠导致热量积聚。

    总结和推荐


    120W 单输出防潮适配器 OWA-120U 系列是一款高性能、高可靠性的电源适配器,具有卓越的工作效率和广泛的适用范围。无论是户外照明还是工业自动化设备,都是理想的选择。建议用户在使用前详细阅读手册,以确保正确安装和使用。总的来说,这款适配器凭借其出色的性能和可靠性,强烈推荐给需要高稳定性和环境适应性的应用场合。

OWA-120U-54参数

参数
电压-输出4 -
电压-输出1 -
电压-输出2 -
最小输入电压 90V(AC),127V(DC)
输出数量 1
最大输入电压 264V(AC),370V(DC)
负载调节 0.5%
电压-输出3 -
输出功率 124.2W
电流-输出2 -
电流-输出1 2.3A
长*宽*高 191mm*63mm*37.5mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售

OWA-120U-54数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 OWA-120U-54 OWA-120U-54数据手册

OWA-120U-54封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 58.969 ¥ 490.3029
5+ $ 56.353 ¥ 468.5519
10+ $ 53.212 ¥ 442.2018
20+ $ 52.961 ¥ 433.6979
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 490.3
直接购买
加入购物车
