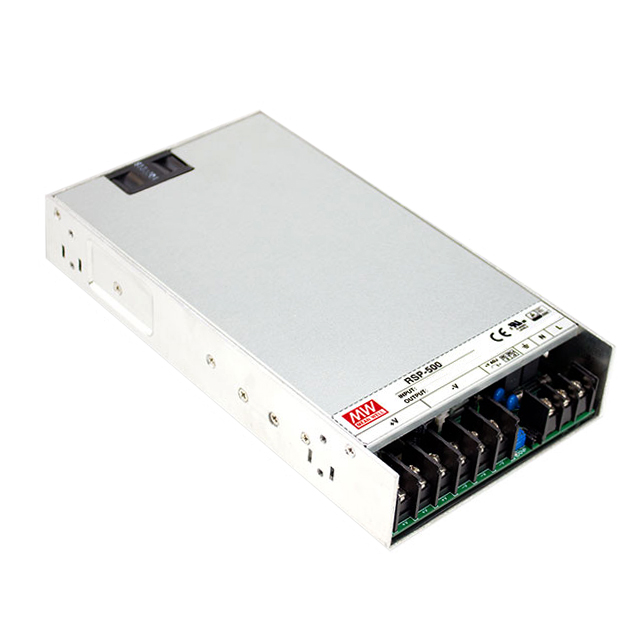

RSP-500-15

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 501W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 0.5% 33.4A 15V 底座安装 230mm*127mm*40.5mm
供应商型号: TW-RSP-500-15
供应商: 国内现货
标准整包数: 1

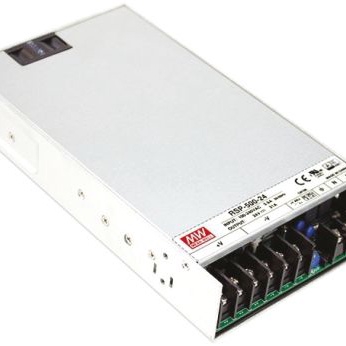

MEAN WELL/台湾明纬 开关电源 RSP-500-15

RSP-500-15概述

    500W Single Output with PFC Function RSP-500系列电子元器件技术手册

    1. 产品简介


    RSP-500系列是一款具有高性能功率因数校正(PFC)功能的单输出电源模块,适用于各种高功率需求的应用场景。该系列产品提供多种电压输出选择(3.3V, 4V, 5V, 12V, 24V, 27V, 48V, 15V),额定电流范围广泛,能够满足不同应用场景的需求。其高效能及高可靠性使其在工业控制、通信设备、医疗仪器、自动化设备等领域得到广泛应用。

    2. 技术参数


    以下是RSP-500系列产品的关键技术参数:
    - 额定电流:90A(3.3V, 4V, 5V),41.7A(12V),21A(24V),18.6A(27V),10.5A(48V),33.4A(15V)
    - 额定功率:297W(3.3V),360W(4V),450W(5V),500.4W(12V),504W(24V),502.2W(27V),504W(48V),501W(15V)
    - 纹波与噪声(最大值):120mVp-p(3.3V, 4V, 5V, 12V, 24V, 27V, 48V, 15V)
    - 电压调整范围:2.8~3.6V(3.3V),13.5~18V(4V),3.6~4.3V(5V),4.5~5.5V(12V),10~13.2V(24V),20~26.4V(27V),26~30V(48V),41~56V(15V)
    - 电压精度:±2.0%(3.3V, 4V, 5V),±1.0%(12V, 24V, 27V, 48V, 15V)
    - 线性调整率:±0.5%(3.3V, 4V, 5V),±0.3%(12V, 24V, 27V, 48V, 15V)
    - 负载调整率:±1.0%(3.3V, 4V, 5V),±0.5%(12V, 24V, 27V, 48V, 15V)
    - 设定时间与上升时间:1500ms(230VAC),3000ms(115VAC)
    - 保持时间:85 ~ 264VAC
    - 频率范围:47 ~ 63Hz
    - 功率因数:PF>0.95(230VAC),PF>0.98(115VAC)
    - 输入效率:81%(3.3V),83%(4V),84%(5V),88%(12V, 24V, 27V, 48V, 15V)
    - 环境温度:-30 ~ +70°C
    - 输入电流:4.2A/115VAC,2.1A/230VAC

    3. 产品特点和优势


    - 高性能功率因数校正(PFC):提升电源转换效率,减少电力浪费。
    - 宽电压输入范围:适应不同的供电环境,提高产品适用性。
    - 高精度输出电压调节:确保稳定可靠的工作状态。
    - 良好的线性及负载调整率:减少电压波动,保证设备的稳定性。
    - 长寿命设计:具备过温保护、短路保护等功能,延长使用寿命。
    - 符合国际标准:通过多项认证(EN55032, EN61000-4-2等),保证安全与可靠性。

    4. 应用案例和使用建议


    - 工业控制设备:用于自动生产线、控制系统中的电源供给,提供稳定可靠的电力支持。
    - 通信设备:在数据中心、服务器机房等场合下,保证设备的持续运行。
    - 医疗仪器:为医疗设备提供稳定的电源供应,确保检测和治疗过程的准确性。
    使用建议:
    - 在大功率应用环境下,建议采用风扇控制功能,确保散热效果。
    - 长期存储时,建议将环境温度控制在适宜范围内,以延长使用寿命。
    - 安装过程中,应确保所有接线牢固且绝缘良好,避免发生意外事故。

    5. 兼容性和支持


    RSP-500系列电源模块与其他常见的电子元件具有良好的兼容性,可以方便地集成到现有的系统中。制造商提供了详细的用户手册和技术支持服务,帮助用户解决在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题一:电源无法正常启动。
    解决方法:检查电源输入电压是否正确,接线是否牢固。
    - 问题二:输出电压不稳定。
    解决方法:确认负载变化是否在允许范围内,调整负载以确保电压稳定。
    - 问题三:过热保护。
    解决方法:检查散热装置是否工作正常,增加外部冷却措施。

    7. 总结和推荐


    综上所述,RSP-500系列电源模块凭借其高效能、高可靠性及广泛的适用性,在工业控制、通信设备、医疗仪器等领域有着广泛的应用前景。该产品不仅满足了用户的高要求,还具备较高的市场竞争力。因此,我强烈推荐这款电源模块用于需要高功率输出及稳定供电的应用场景。

RSP-500-15参数

参数
输出功率 501W
电流-输出2 -
输出数量 1
电流-输出1 33.4A
负载调节 0.5%
电压-输出1 15V
电压-输出3 -
电压-输出2 -
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
最小输入电压 85V(AC),120V(DC)
长*宽*高 230mm*127mm*40.5mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

RSP-500-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 RSP-500-15 RSP-500-15数据手册

RSP-500-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 419
库存: 91
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 419
