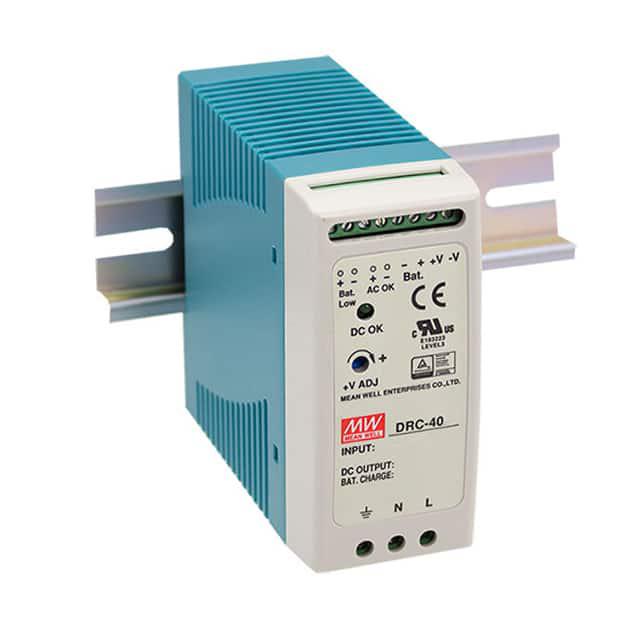

DRC-40B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 2 127V(DC) 370V(DC) 0.5% 500mA 950mA 27.6V 27.6V DIN导轨安装 100mm*40mm*90mm
供应商型号: TW-DRC-40B
供应商: 国内现货
标准整包数: 1

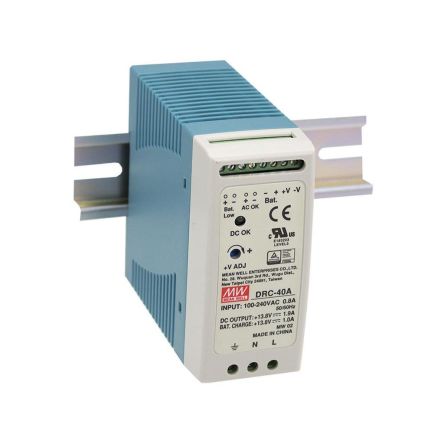

MEAN WELL/台湾明纬 开关电源 DRC-40B

DRC-40B概述

    DRC-40 系列 40W 单输出带电池充电器(UPS 功能)技术手册

    产品简介


    DRC-40 系列是一款 40W 的单输出电源适配器,集成电池充电器功能,适用于不间断电源(UPS)应用。它能够在主电源中断时提供备用电源,从而保证设备的连续运行。该系列广泛应用于工业自动化设备、通信系统、安防设备以及需要不间断供电的各类电子装置。

    技术参数


    - 额定功率: 40.02W
    - 输入电压范围: 90 ~ 264VAC (127 ~ 370VDC)
    - 输出电压范围:
    - CH1: 12 ~ 15V (DRC-40A),13.8 ~ 18.63V (DRC-40B)
    - CH2: 13.8 ~ 27.6V
    - 输出电流范围:
    - CH1: 0 ~ 2.9A (DRC-40A),0 ~ 1.45A (DRC-40B)
    - CH2: 0 ~ 1A
    - 效率: 86%(典型值)
    - 纹波与噪声 (最大值): 120mVp-p (DRC-40A), 200mVp-p (DRC-40B)
    - 过压保护: 关断输出电压,重新上电后恢复
    - 电池欠压保护: < 11V (DRC-40A),< 22V (DRC-40B)
    - 安全标准: UL60950-1, TUV EN60950-1, EAC TP TC 004
    - EMC: 符合 EN55032 (CISPR32) Class B, EN61000-3-2,-3, EAC TP TC 020
    - 输入电流 (典型值): 0.6A (230VAC),0.8A (115VAC)
    - 启动电流 (典型值): 60A (230VAC),30A (115VAC)
    - 工作温度范围: -30 ~ +70°C (参考降额曲线)

    产品特点和优势


    - 多功能集成: 集成电池充电和 UPS 功能,确保即使在主电源中断时也能保持供电。
    - 高效率: 86% 的典型效率,有效降低功耗。
    - 宽输入电压范围: 90~264VAC,适应不同地区的电网电压。
    - 高可靠性: 满足多项安全标准,确保长时间稳定运行。
    - 快速响应时间: 超短的启动时间和恢复时间,确保在紧急情况下迅速切换到电池供电。

    应用案例和使用建议


    - 备份连接: 在 AC 中断时,电池会立即开始为负载供电。如图 1.1 所示,将电池连接到 DRC-40 系列的合适端口,以实现无缝切换。
    - 报警信号: 提供“AC OK” 和“电池低”信号,可用于系统监控。外部电压源的最大应用电压为 50V,最大输出电流为 30mA。如图 2.2 所示,通过 TTL 开放集电极输出提供报警信号。

    兼容性和支持


    - 安装方式: 可安装在 DIN 铁轨 TS35/7.5 或 TS35/15 上。详细安装说明请参阅说明书。
    - 厂商支持: 提供全面的技术支持和维护服务。更多信息请访问官方网站。

    常见问题与解决方案


    - 问题: 电池欠压时系统无响应。
    - 解决方法: 检查电池连接,确认电池电压是否低于设定的阈值 (< 11V)。
    - 问题: 输入电压波动导致系统不稳定。
    - 解决方法: 使用稳压器或电压调节器来保持输入电压稳定。
    - 问题: 系统响应时间较长。
    - 解决方法: 检查负载和电池连接情况,确保系统能够在规定时间内恢复正常运行。

    总结和推荐


    DRC-40 系列 40W 单输出电源适配器集成了电池充电和 UPS 功能,提供了高效率、宽输入电压范围和高可靠性。特别适合工业自动化设备、通信系统等需要不间断供电的应用场合。尽管价格相对较高,但其优越的性能和广泛的适用范围使其成为市场上的优秀选择。强烈推荐在关键设备和系统中使用。

    以上是对 DRC-40 系列 40W 单输出带电池充电器(UPS 功能)的详细介绍和技术参数分析。希望对您在选择和使用该产品时有所帮助。

DRC-40B参数

参数
负载调节 0.5%
电压-输出4 -
电压-输出3 -
电流-输出2 500mA
输出数量 2
输出功率 40W
最大输入电压 370V(DC)
电压-输出2 27.6V
电压-输出1 27.6V
最小输入电压 127V(DC)
电流-输出1 950mA
长*宽*高 100mm*40mm*90mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装

DRC-40B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 DRC-40B DRC-40B数据手册

DRC-40B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 147
库存: 171
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 147
