首页  >  产品百科  >  HEP-240-36A

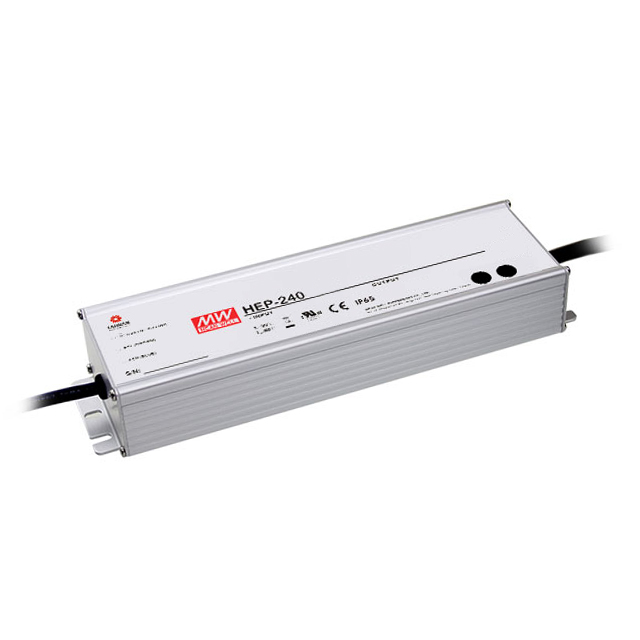

HEP-240-36A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 241W开关电源, 36V 直流输出电压 6.7A输出电流, 1输出点
供应商型号: SCE-HEP-240-36A
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HEP-240-36A

HEP-240-36A概述

    240W Single Output Switching Power Supply HEP-240系列技术手册

    一、产品简介


    HEP-240系列是一款240瓦单输出开关电源模块,设计用于满足工业、通信系统和自动化控制系统的高可靠性需求。它提供12V、15V、24V、36V、48V和54V六种电压等级,适用于广泛的应用场景,如数据中心、工业自动化、通信设备等。该电源具有高效的功率转换效率、高稳定性和良好的保护机制,确保在各种恶劣环境下正常运行。

    二、技术参数


    | 参数 | 规格 |

    | 额定输出电压范围 | 12V-54V |
    | 额定电流 | 2.23A-16A |
    | 额定功率 | 240W |
    | 输入电压范围 | 90-305VAC |
    | 工作频率范围 | 47-63Hz |
    | 功率因数 | >0.98(115VAC)/ >0.95(230VAC)/ >0.92(277VAC) |
    | 输入效率 | <0.75mA(277VAC) |
    | 安全标准 | UL60950-1, EN55032, EN61000-3-2, -3 |
    | 防护等级 | IP65(标准型号)/ IP68(定制型号) |
    | 工作温度范围 | -55℃至+70℃ |
    | 存储温度范围 | -60℃至+80℃ |
    | 振动测试 | 20Hz至500Hz,10G振幅,12分钟周期 |

    三、产品特点和优势


    1. 高效能: 输出效率高达90%以上,降低能耗。
    2. 宽输入电压范围: 支持90VAC至305VAC输入电压,适应全球不同供电环境。
    3. 高可靠性: 通过严格的安全标准认证,确保在恶劣环境下稳定运行。
    4. 低漏电流: 低于0.75mA(277VAC),减少电磁干扰。
    5. 可调性: 内部电位器可调整输出电压和恒流水平,便于灵活应用。

    四、应用案例和使用建议


    HEP-240系列广泛应用于工业自动化控制系统、通信基站、数据中心等领域。对于需要较高输入电压范围和稳定性要求的应用,如远程通信设备和户外工业设施,该系列产品是理想选择。
    使用建议:
    1. 环境温度控制: 由于工作温度范围较广,确保电源安装在通风良好、温度适宜的位置。
    2. 防尘防水处理: 针对IP65/IP68防护等级,进行相应的防尘防水处理以提高耐用性。
    3. 散热管理: 设计时需考虑电源的散热问题,避免长时间过热导致性能下降。

    五、兼容性和支持


    HEP-240系列与其他电子元器件兼容性良好,可通过内部电位器轻松调整输出电压和恒流水平。制造商提供了详细的技术文档和支持服务,以帮助客户正确安装和使用产品。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源启动困难 | 确认输入电压在规定范围内,并检查所有连接是否牢固。 |
    | 输出电压不稳定 | 检查负载变化是否过大,调整输出电压电位器以稳定输出电压。 |
    | 过温保护触发 | 降低负载,确保电源周围有足够的通风空间。 |

    七、总结和推荐


    总体而言,HEP-240系列开关电源以其高效能、宽输入电压范围、高可靠性和良好的兼容性,成为适用于多种工业和通信应用的理想选择。建议在设计和选型过程中优先考虑该系列产品,特别是在需要高性能和高可靠性的场合。

HEP-240-36A参数

参数
电流-输出1 6.7A
电压-输出2 -
电压-输出4 -
最大输入电压 305V(AC),431V(DC)
负载调节 0.5%
最小输入电压 90V(AC),127V(DC)
输出功率 241W
输出数量 1
电压-输出1 36V
电流-输出2 -
电压-输出3 -
长*宽*高 244.2mm*68mm*38.8mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HEP-240-36A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HEP-240-36A HEP-240-36A数据手册

HEP-240-36A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 933.2858
5+ ¥ 902.1726
10+ ¥ 858.6361
20+ ¥ 827.5229
库存: 37
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 933.28
直接购买
加入购物车
