首页  >  产品百科  >  QP-200-3B

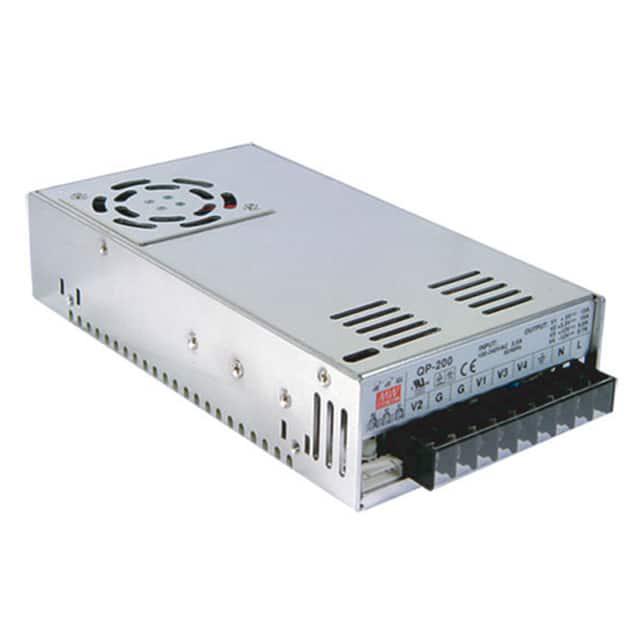

QP-200-3B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 205W 4 90V(AC),127V(DC) 264V(AC),370V(DC) 2%,2%,6%,2% 15A 15A 700 mA 12V 3.3V 5V 底座安装 215mm*115mm*50mm
供应商型号: QP-200-3B
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 QP-200-3B

QP-200-3B概述

    QP-200 系列 DC-DC 转换器技术手册

    产品简介


    QP-200 系列是一款高性能的 DC-DC 转换器模块,专为工业及嵌入式系统设计,具备四个独立输出通道(Quad Output)。它采用功率因数校正(PFC)技术,额定功率达到 200W。该系列产品具有高效能、高稳定性、小体积等特点,适用于需要多路直流电源输出的场合,如通信设备、自动化控制设备、医疗设备等领域。

    技术参数


    | 参数名称 | 规格范围 | 备注 |
    |
    | 输入电压范围 | 90 ~ 264VAC,127 ~ 370VDC | 交流输入频率:47 ~ 63Hz |
    | 输出电压调整范围 | CH1: 4.75 ~ 5.5V | CH2: 3.14 ~ 3.63V |
    | 额定电流(每通道) | CH1: 15A, CH2: 4A | 最大峰值电流:20A |
    | 输出功率 | 200W @ 230VAC | PF > 0.95(满载) |
    | 工作效率(典型值) | 74%
    | 启动电流 | ≤30A @ 230VAC | 冷启动电流 |
    | 电压调节精度 | ±1.0% @ CH1 | ±2.0% @ CH2 |
    | 输出纹波噪声 | <150mVp-p
    | 工作温度范围 | -10°C ~ +60°C(参考降额曲线)
    | 存储温度范围 | -20°C ~ +85°C | 相对湿度:10% ~ 95% 非凝结 |
    | 安全标准 | UL60950-1, EN60950-1, EAC TC 004 | ISO-9001 认证 |
    | EMC 认证 | EN55032 Class B, EN61000-4

    产品特点和优势


    1. 四路独立输出:每个输出通道可独立配置,适用复杂供电需求。
    2. 高功率密度:200W 的输出功率集成在一个紧凑型设计中,尺寸仅为 215×115×50mm。
    3. 高效率:通过 PFC 和高频 PWM 技术实现效率高达 74%,降低功耗并减少发热量。
    4. 宽电压输入:支持全球通用电压输入范围,适应不同地区的供电环境。
    5. 内置多重保护机制:过压、过流、过温保护,具备冷启动功能,确保长期稳定运行。
    6. 高可靠性:严格的电磁兼容性测试及高隔离电压设计(I/P-O/P: 3KVAC),满足严苛工业环境要求。

    应用案例和使用建议


    1. 通信设备:适合为基站设备提供稳定的多路电源支持。
    - 使用建议:根据负载变化合理规划散热方案,避免过热问题。

    2. 工业控制系统:可作为分布式电源模块,服务于复杂的多设备联动系统。
    - 使用建议:结合降额曲线优化工作环境温度范围,确保长时间正常运行。
    3. 医疗设备:可用于医疗成像设备中为多个子系统供电。
    - 使用建议:定期检查输出纹波是否符合要求,避免对敏感电路产生干扰。

    兼容性和支持


    - 接口兼容性:提供多种连接器选型,例如 JST XHP 或等效型号,便于快速集成到客户系统中。
    - 厂家支持:全面的产品技术支持,涵盖售前咨询、售后维修及升级服务。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 输出电压异常波动 | 检查负载匹配是否正确,重新设置调整电位器 |
    | 效率低于预期 | 优化输入电压范围,确认负载与额定值匹配 |
    | 过温保护触发 | 检查散热条件,增大散热面积或改善空气流通 |

    总结和推荐


    QP-200 系列凭借其卓越的技术参数、可靠的保护机制及广泛应用前景,成为多路 DC-DC 转换器领域的佼佼者。无论是对于工业自动化、通信还是医疗设备,该系列产品都提供了高效、灵活且安全的供电解决方案。推荐高度依赖稳定多路供电的应用场景选择此产品。

QP-200-3B参数

参数
电压-输出2 3.3V
输出数量 4
电流-输出2 15A
电压-输出1 5V
电流-输出1 15A
最大输入电压 264V(AC),370V(DC)
最小输入电压 90V(AC),127V(DC)
电压-输出3 12V
负载调节 2%,2%,6%,2%
电压-输出4 700 mA
输出功率 205W
长*宽*高 215mm*115mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 盒装

QP-200-3B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 QP-200-3B QP-200-3B数据手册

QP-200-3B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 118.919 ¥ 988.7624
10+ $ 109.3402 ¥ 895.3874
20+ $ 103.8753 ¥ 850.6353
50+ $ 103.8753 ¥ 850.6353
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 988.76
直接购买
加入购物车
