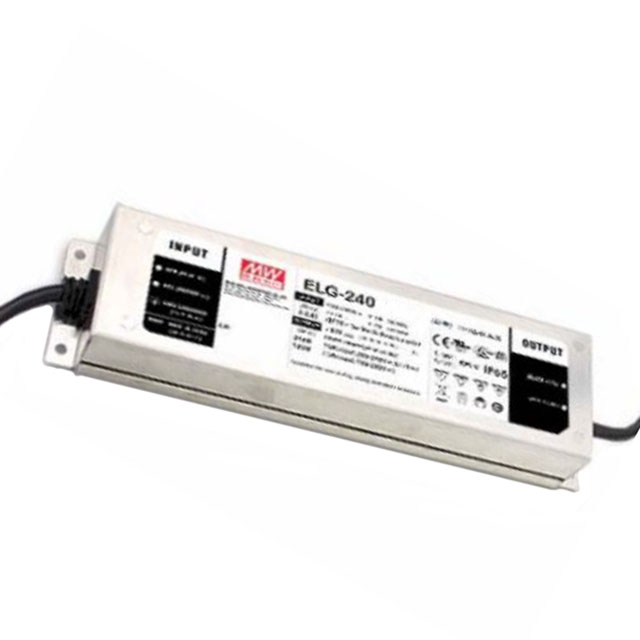

ELG-240-24-DA

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 240W 1 100V(AC) 305V(AC) 10A 25.6V 底座安装 220mm*71mm*37.5mm
供应商型号:
供应商:
标准整包数: 0
MEAN WELL/台湾明纬 开关电源 ELG-240-24-DA

ELG-240-24-DA概述

    ELG-240系列常压+恒流LED驱动器技术手册

    1. 产品简介


    ELG-240系列是一款高性能的常压+恒流LED驱动器,功率范围为180W到240W。它能同时提供恒压和恒流两种工作模式,适用于各种照明应用。无论是家居照明、街道路灯还是隧道照明,ELG-240都能满足多样化的应用需求。

    2. 技术参数


    - 输出电压范围: 24V, 36V, 42V, 48V, 54V
    - 频率范围: 47~63Hz
    - 功率因数(PF):
    - 115VAC时:0.97
    - 230VAC时:0.95
    - 277VAC时:0.92
    - 效率(Typ): 最高达93%
    - 输入电流:
    - 115VAC时:2.2A
    - 230VAC时:1.5A
    - 277VAC时:1.2A
    - 启动浪涌电流:
    - 230VAC时:10ms/100ms
    - 115VAC时:10ms/100ms
    - 泄漏电流: <0.75mA (277VAC)
    - 电磁兼容性(EMC)
    - 符合EN55015、EN61000-3-2类C、EN61000-3-3、GB17625.1、GB17743、EAC TP TC 020、KC KN15 KN61547标准
    - 工作温度: -40°C~+90°C
    - 存储温度: -40°C~+85°C
    - 隔离耐压: I/P-O/P:3.75KVAC, I/P-FG:2.0KVAC, O/P-FG:1.5KVAC
    - 温湿度系数: ±0.03%/℃
    - 振动测试: 10~500Hz,5G,12分钟/周期,每轴72分钟
    - 使用寿命: ELG-240系列具备出色的使用寿命,最低可达826.7K小时 (Telcordia SR-332标准),最高可达200.8K小时 (MIL-HDBK-217F标准)

    3. 产品特点和优势


    - 双模式工作: 支持恒压和恒流两种模式,灵活性高。
    - 高功率因数: 使得电力使用更高效。
    - 低总谐波失真(THD): 高达92%以上的效率,保证了长期稳定运行。
    - 宽输入电压范围: 100~305VAC,适应不同电网环境。
    - 智能调光功能: 具备多种调光方法,可应用于住宅、街道和隧道等多种场景。
    - 优异的电磁兼容性: 符合多项国际标准,确保系统安全稳定运行。

    4. 应用案例和使用建议


    - 住宅照明: 在夜间逐步调整亮度,模拟自然光线变化,提高舒适度。
    - 街道照明: 实现白天亮灯时间控制,减少能源浪费。
    - 隧道照明: 在交通高峰期和非高峰期间调整亮度,提高行车安全性。
    - 推荐安装方式: 请参考安装手册连接电源线和接地线,以确保完整电磁兼容性和安全使用。

    5. 兼容性和支持


    - 兼容性: 与多种电子元器件和设备兼容,具体请参考手册。
    - 技术支持: 如有任何兼容性问题,请联系MEAN WELL获取帮助。

    6. 常见问题与解决方案


    - Q: 产品为何启动后立即关闭?
    - A: 检查输入电压是否在正常范围内,如超出规定范围则可能触发过压保护机制,重新启动电源即可恢复正常。
    - Q: 为何电源无负载时消耗电能较大?
    - A: 可能是内部稳压模块未能有效关闭导致,尝试断开负载后再重置电源。
    - Q: 如何设置恒流输出?
    - A: 通过内置调节旋钮或外部电阻调节,参见产品手册相关章节获取详细步骤。

    7. 总结和推荐


    ELG-240系列凭借其高效率、宽输入电压范围和智能化调光功能,成为了现代照明系统的理想选择。它不仅在可靠性方面表现出色,而且在节能和环保方面也做出了贡献。因此,我们强烈推荐使用该系列产品。
    如有更多疑问或需要进一步的技术支持,请随时联系我们。

ELG-240-24-DA参数

参数
电压-输出3 -
电压-输出2 -
最大输入电压 305V(AC)
输出数量 1
电压-输出1 25.6V
电流-输出1 10A
负载调节 -
电流-输出2 -
电压-输出4 -
输出功率 240W
最小输入电压 100V(AC)
长*宽*高 220mm*71mm*37.5mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

ELG-240-24-DA数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-240-24-DA ELG-240-24-DA数据手册

ELG-240-24-DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
