首页  >  产品百科  >  LDD-300H

LDD-300H

产品分类: LED驱动器
厂牌: MEAN WELL/台湾明纬
产品描述: 56V 97% PWM Buck 15W 300mA 1 2V 9V 2V~52V DIP-24 通孔安装 31.8mm*20.3mm*12.2mm
供应商型号: LDD-300H
供应商: Master
标准整包数: 3

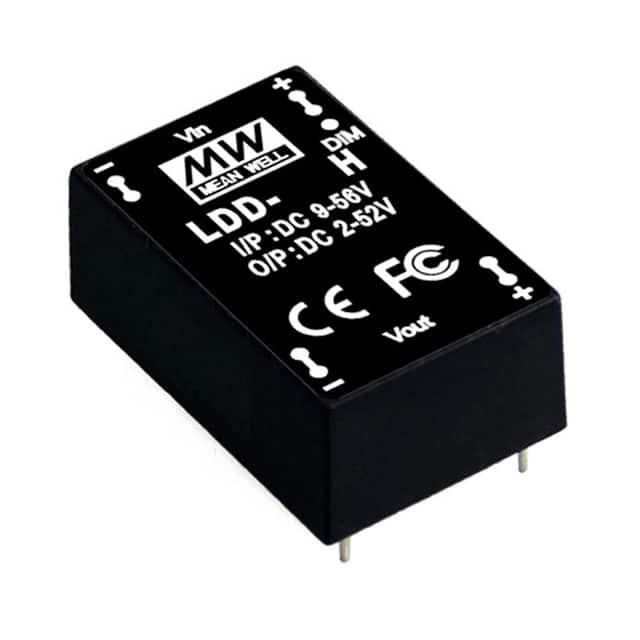

MEAN WELL/台湾明纬 LED驱动器 LDD-300H

LDD-300H概述


    产品简介


    LDD-H 系列 DC-DC 恒流降压 LED 驱动器 是一款专为 LED 应用设计的高效能恒流驱动器。该系列涵盖了从 300mA 到 1500mA 不同电流范围的产品,适用于工业控制、交通照明及商业照明等领域。该系列产品具有高效率、稳定输出、宽输入电压范围等特点,确保在不同环境下的可靠运行。

    技术参数


    | 参数项 | LDD-300H | LDD-350H | LDD-500H | LDD-600H | LDD-700H | LDD-1000H | LDD-1200H | LDD-1500H |
    |
    | 电流范围 | 300mA | 350mA | 500mA | 600mA | 700mA | 1000mA | 1200mA | 1500mA |
    | 输入电压范围 | 9 ~ 56VDC | 2 ~ 52VDC | 2 ~ 46VDC | 9 ~ 52VDC | 9 ~ 52VDC | 9 ~ 52VDC | 9 ~ 52VDC | 9 ~ 52VDC |
    | 输出电流精度(典型值) | ±3% | ±3% | ±3% | ±4% | ±5% | ±5% | ±5% | ±5% |
    | 最大效率 | 97% | 97% | 97% | 97% | 97% | 97% | 97% | 97% |
    | 工作温度范围 | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ | -40 ~ +85℃ |
    | 存储温度范围 | -55 ~ +125℃ | -55 ~ +125℃ | -55 ~ +125℃ | -55 ~ +125℃ | -55 ~ +125℃ | -55 ~ +125℃ | -55 ~ +125℃ | -55 ~ +125℃ |
    | 工作湿度范围 | 20% ~ 90%RH | 20% ~ 90%RH | 20% ~ 90%RH | 20% ~ 90%RH | 20% ~ 90%RH | 20% ~ 90%RH | 20% ~ 90%RH | 20% ~ 90%RH |

    产品特点和优势


    1. 高效率:最大效率高达97%,适用于各种应用场合。
    2. 宽输入电压范围:可适应多种电源输入,提升系统的灵活性。
    3. 稳定的电流输出:精确的电流调节能力保证LED灯的亮度一致。
    4. 高可靠性:通过严格的温度和振动测试,确保在极端条件下的稳定运行。
    5. PWM调光功能:提供平滑的调光效果,适用于需要精细调节的应用场景。

    应用案例和使用建议


    应用案例:
    - 工业控制:适用于工厂自动化系统中LED指示灯的驱动。
    - 交通照明:用于道路、隧道等区域的路灯控制系统。
    - 商业照明:商场、酒店等公共场所的装饰和照明系统。
    使用建议:
    - 在选择LDD-H系列产品时,根据实际应用需求选择合适的电流型号。
    - 在安装过程中注意散热设计,避免高温影响产品寿命。
    - 连接线路时需正确连接正负极,避免短路现象。

    兼容性和支持


    - 兼容性:本产品可与其他标准LED灯具兼容使用,无需额外配置。
    - 支持:制造商提供详尽的技术文档及售后服务支持,确保用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电流输出不稳定 | 检查输入电压是否在规定范围内,重新调整负载 |
    | 调光功能失效 | 检查PWM信号是否符合要求,检查电路连接是否有误 |
    | 设备过热 | 检查散热措施是否到位,适当降低负载或改善通风 |

    总结和推荐


    LDD-H 系列 DC-DC 恒流降压 LED 驱动器 以其高效的性能、广泛的适用性和可靠的稳定性成为众多应用场合的理想选择。其优秀的温度特性和广泛的工作范围使其在严苛环境下依然表现卓越。强烈推荐在工业控制、交通照明及商业照明领域使用此系列产品。

LDD-300H参数

参数
输出数量 1
最大输出电压 2V~52V
功率 15W
效率 97%
输出电流 300mA
调光方式 PWM
最大输入电压 56V
最小输入电压 9V
拓扑 Buck
最小输出电压 2V
长*宽*高 31.8mm*20.3mm*12.2mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装

LDD-300H数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED驱动器 MEAN WELL/台湾明纬 LDD-300H LDD-300H数据手册

LDD-300H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 8.6825 ¥ 73.5408
10+ $ 8.1859 ¥ 68.0624
20+ $ 8.1423 ¥ 67.6999
50+ $ 8.1423 ¥ 67.6999
库存: 531
起订量: 3 增量: 0
交货地:
最小起订量为:3
合计: ¥ 220.62
直接购买
加入购物车
