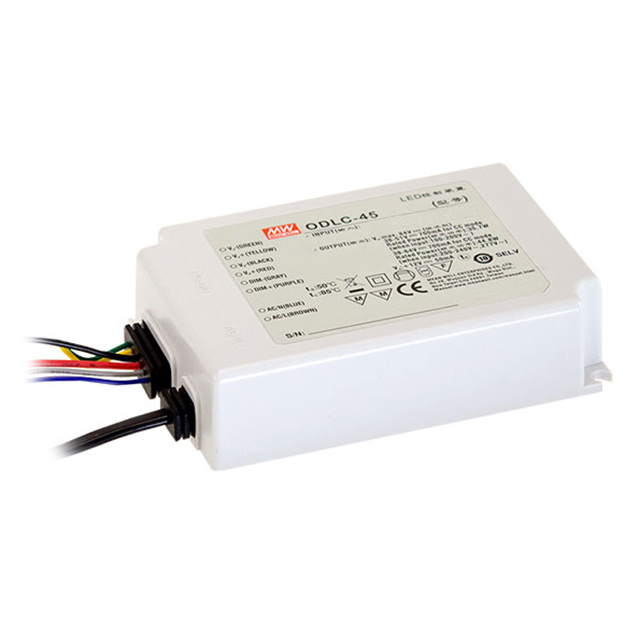

ODLC-45A-350

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 33W 1 90V(AC) 295V(AC) 350mA 导线安装,底座安装 111mm*77mm*28.5mm
供应商型号: ODLC-45A-350
供应商: Master
标准整包数: 2
MEAN WELL/台湾明纬 开关电源 ODLC-45A-350

ODLC-45A-350概述

    45W Constant Current Mode LED Driver ODLC-45系列产品技术手册概述

    一、产品简介


    45W恒流模式LED驱动器ODLC-45系列是一种高效的电源管理装置,专为LED照明系统设计。其主要功能是提供稳定的电流输出以驱动LED灯。ODLC-45系列包括多种型号,如ODLC-45 -350, ODLC-45 -700, ODLC-45 -1050, ODLC-45 -500 和 ODLC-45 -1050DA,适用于不同的应用需求。该系列产品广泛应用于商业照明、户外照明、工业照明等领域。

    二、技术参数


    - 输出电流: 可调节范围包括350mA, 700mA, 1050mA, 500mA等。
    - 额定功率: 33.25W至45W不等。
    - 输入电压范围: 90~295VAC(350mA型号)或90~200VAC(其他型号)。
    - 功率因数(PF): 在115VAC时大于0.95,在230VAC时大于0.92,在277VAC时大于0.9。
    - 效率(Efficiency): 最高可达86%,其他型号也保持在80%以上。
    - 恒流区域: 输出电压的最大值受终端系统配置的影响。
    - 温升限制: 最大壳温为85℃。

    三、产品特点和优势


    1. 高效率:高达86%的转换效率使其成为能源节约型产品。
    2. 恒流驱动:能提供稳定电流输出,确保LED灯具的光效稳定性。
    3. 多功能控制:支持0~10VDC和10V PWM两种调光方式,实现灵活调光。
    4. 可靠性高:具备短路保护和过载保护功能,延长使用寿命。
    5. 宽输入电压范围:适应不同国家和地区的电网电压。

    四、应用案例和使用建议


    - 商业照明:在商场、办公楼等场所中广泛应用,需注意安装位置及环境条件,确保散热良好。
    - 户外照明:用于街道、公园等室外场所,需要考虑防尘防水等级。
    - 工业照明:工厂车间的照明系统,应特别关注产品在高温、高湿环境下的稳定性。
    - 建议:在安装时建议使用散热片以增强散热效果,保证长期稳定运行。

    五、兼容性和支持


    - 兼容性:产品符合IEC 62386-101, 102标准,可与DALI控制系统配合使用。
    - 厂商支持:提供详细的技术文档和安装指南,以及在线客服支持。

    六、常见问题与解决方案


    1. 问题: 无法正常启动
    - 解决方案: 检查输入电压是否在允许范围内,确认连接正确无误。
    2. 问题: 输出电流不稳定
    - 解决方案: 检查负载是否超载,调整负载匹配度。
    3. 问题: 灯具闪烁
    - 解决方案: 调整PWM信号频率,确保其在300Hz~3KHz之间。

    七、总结和推荐


    45W恒流模式LED驱动器ODLC-45系列凭借其高效率、可靠的保护机制和宽泛的应用范围,成为市场上极具竞争力的产品。推荐在各类LED照明项目中使用,尤其是在对能耗和稳定性有严格要求的应用场景中。建议在采购前仔细阅读技术手册,以确保选择适合特定需求的型号。

ODLC-45A-350参数

参数
电压-输出3 -
输出数量 1
输出功率 33W
最小输入电压 90V(AC)
电流-输出1 350mA
电压-输出2 -
电流-输出2 -
最大输入电压 295V(AC)
负载调节 -
电压-输出4 -
电压-输出1 -
长*宽*高 111mm*77mm*28.5mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ODLC-45A-350数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ODLC-45A-350 ODLC-45A-350数据手册

ODLC-45A-350封装设计

查看详情并下载
Symbol
Footprint
3D Model
