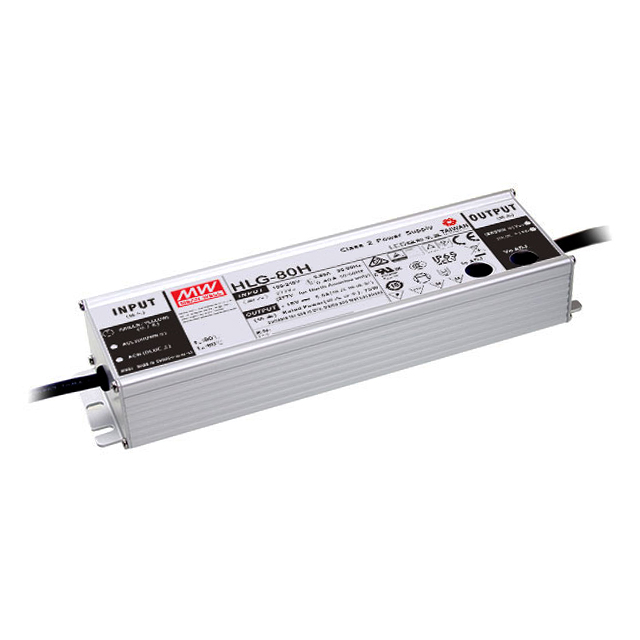

HLG-80H-24B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源, 81.6W, IP67, 可调光
供应商型号: SCE-HLG-80H-24B
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HLG-80H-24B

HLG-80H-24B概述

    # HLG-80H 系列 80W 恒压恒流LED驱动器技术手册解读

    产品简介


    HLG-80H系列是一款80W恒压恒流LED驱动器,支持多种电压输出(12V至54V),适用于室内外照明及特殊环境下的LED驱动需求。该系列产品以其高效率、宽输入电压范围和优异的工作温度适应能力,成为LED照明系统的理想选择。它广泛应用于工业、商业和家庭照明等领域,提供高效且可靠的电源解决方案。

    技术参数


    以下是HLG-80H系列的主要技术参数:
    | 参数名称 | 规格范围 |

    | 输出电压 | 12V ~ 54V |
    | 输出电流 | 1.02A ~ 5A |
    | 输出功率 | 60W ~ 81.6W |
    | 工作电压范围 | 90 ~ 305VAC |
    | 效率 | 最高达91% |
    | 功率因数 | 0.85A / 115VAC, 0.425A / 230VAC |
    | 温度范围 | -40 ~ +80℃ |
    | 输入保护 | 过流、过压、过温保护 |
    特性亮点
    - 高效率:达到91%,显著降低能耗。
    - 宽输入电压:支持90VAC到305VAC的输入电压。
    - 多种调光方式:支持1~10VDC、PWM信号和电阻调节。
    - 封装与防护:金属外壳设计,支持IP65/IP67防护等级。

    产品特点和优势


    HLG-80H系列的优势在于其卓越的性能和灵活性:
    1. 高效率:采用无风扇设计,在整个温度范围内保持高效率。
    2. 广泛的调光选项:通过内置电位器或外部信号控制,灵活调节亮度。
    3. 多功能支持:支持恒压和恒流两种模式,适合不同LED模块配置。
    4. 耐用性强:金属外壳与高防护等级使其适用于极端环境。

    应用案例和使用建议


    应用案例
    - 商业照明:购物中心、商场的室内灯带和大型户外照明。
    - 工业照明:工厂车间、仓库照明等高强度使用场景。
    - 室外照明:路灯、景观照明等需要防水和防尘的应用。
    使用建议
    1. 选择合适的调光方式:根据实际需求选用1~10VDC、PWM信号或电阻调光。
    2. 注意环境温度:确保工作温度不超过80℃,避免因过热导致设备损坏。
    3. 正确连接:遵循手册中的接线图和安装指南,确保安全可靠。

    兼容性和支持


    HLG-80H系列可与多种LED模块和控制系统无缝对接,支持UL、CE和RoHS认证。厂商提供详尽的技术支持文档,并为产品提供最低357.8K小时的MTBF保证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压和负载连接是否正常 |
    | 驱动器过热 | 改善散热条件,减少环境温度影响 |
    | 调光不灵敏 | 确认调光信号强度是否符合要求 |

    总结和推荐


    HLG-80H系列是一款高性能的LED驱动器,凭借其高效率、宽工作温度范围和多样化的调光功能,成为LED照明领域的优选产品。对于需要稳定、高效供电的场所,这款驱动器是值得推荐的选择。
    推荐指数:★★★★★
    该系列产品的优异性能、可靠的保护机制和良好的兼容性,使其在各种复杂环境中表现出色,适合各类LED照明系统。

HLG-80H-24B参数

参数
电压-输出2 -
输出数量 1
输出功率 82W
电压-输出1 -
电流-输出2 -
最大输入电压 305V(AC)
负载调节 -
电流-输出1 3.4A
最小输入电压 90V(AC)
电压-输出3 -
电压-输出4 -
长*宽*高 171.8mm*61.5mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-80H-24B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-80H-24B HLG-80H-24B数据手册

HLG-80H-24B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 376.9863
5+ ¥ 364.4531
10+ ¥ 346.8626
20+ ¥ 334.2194
库存: 31
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 376.98
