HLN-80H-24B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 82W 1 90V(AC) 305V(AC) 3.4A 导线安装,底座安装 161mm*61.5mm*35mm
供应商型号: HLN-80H-24B
供应商: TME
标准整包数: 1

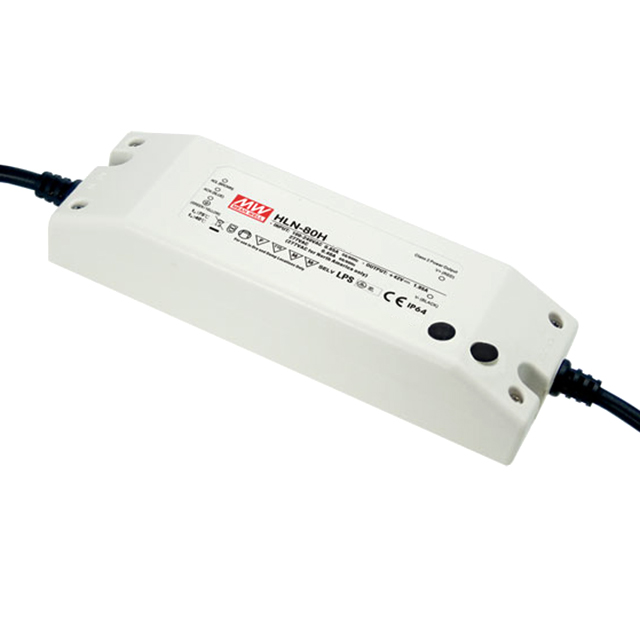

MEAN WELL/台湾明纬 开关电源 HLN-80H-24B

HLN-80H-24B概述


    产品简介


    HLN-80H系列是专为各类工业和商业应用设计的高效能单输出开关电源。它采用先进的开关技术和严格的国际安全标准认证,确保在各种环境下都能稳定可靠地运行。这款电源主要应用于LED照明、通信设备、工业自动化控制系统等领域。

    技术参数


    - 电压等级:115VAC、230VAC、277VAC
    - 功率等级:80W(81.6W、82.8W)
    - 电流等级:1.7A~5A
    - 电压调整范围:CV模式:12V~54V;CC模式:10.8V~59V
    - 效率:最高可达91%
    - 频率范围:47Hz~63Hz
    - 输入电流:0.4A~0.85A
    - 浪涌电流:冷启动最大70A
    - 工作温度:-40°C~+50°C
    - 工作湿度:10%RH~95%RH(非凝露)
    - 防护等级:IP64
    - 保护功能:过压保护(OVP)、过流保护(OCP)、过温保护(OTP)

    产品特点和优势


    1. 高效率:最高可达91%,有助于减少能耗,延长设备使用寿命。
    2. 宽电压输入范围:支持115VAC、230VAC及277VAC,适用于多种应用场景。
    3. 多功能调光功能:通过内置电阻或PWM信号调节输出电流,实现精确控制。
    4. 严格的安全标准:通过EN、IEC、UL等多项国际安全标准认证,确保使用安全。
    5. 紧凑型设计:体积小巧,方便安装和维护。

    应用案例和使用建议


    HLN-80H系列广泛应用于LED照明系统中,尤其适合需要高可靠性、高效率和多功能调光的应用场合。例如,在智能建筑、工厂自动化、广告牌等领域均有广泛应用。
    使用建议:
    - 在安装过程中,确保电源与负载匹配,避免超出额定电流范围。
    - 定期检查电源的输入电压和输出电压,确保工作在最佳状态。
    - 遇到异常情况时,优先检查电源是否受到过压或过流保护,及时排除故障。

    兼容性和支持


    HLN-80H系列电源支持多种调光方式,包括PWM信号调光和内部电阻调光。厂商提供全面的技术支持和保修服务,确保用户能够放心使用。

    常见问题与解决方案


    - Q:电源在工作时发出噪音?
    - A:可能是滤波电容老化或电路板接触不良导致。检查电源内部元件是否损坏,并重新焊接接头。

    - Q:电源无法启动?
    - A:检查输入电压是否正常,确认负载是否超出额定范围。同时检查电源保护电路是否启动。

    - Q:输出电压不稳定?
    - A:可能是由于输入电压波动过大,或者内部元件故障。可以通过更换滤波电容或检查内部元件来解决问题。

    总结和推荐


    HLN-80H系列作为一款高性能的单输出开关电源,其高效率、宽电压输入范围和多功能调光功能使其成为工业和商业应用的理想选择。其卓越的稳定性和严格的安全标准也为用户提供了可靠保障。综上所述,强烈推荐使用HLN-80H系列电源,以满足您的各种应用需求。

HLN-80H-24B参数

参数
电压-输出1 -
电压-输出3 -
电压-输出4 -
负载调节 -
电压-输出2 -
最小输入电压 90V(AC)
电流-输出2 -
输出功率 82W
最大输入电压 305V(AC)
输出数量 1
电流-输出1 3.4A
长*宽*高 161mm*61.5mm*35mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLN-80H-24B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLN-80H-24B HLN-80H-24B数据手册

HLN-80H-24B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 60.125 ¥ 487.734
5+ $ 54.96 ¥ 445.0615
10+ $ 52.56 ¥ 425.6265
20+ $ 51 ¥ 412.9938
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 487.73
