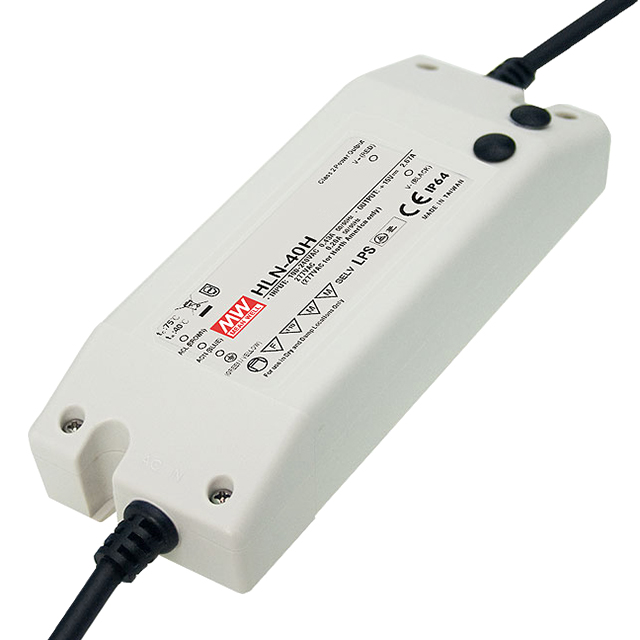

HLN-40H-12A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 1 90V(AC) 305V(AC) 3.33A 导线安装,底座安装 161mm*61.5mm*35mm
供应商型号: HLN-40H-12A
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HLN-40H-12A

HLN-40H-12A概述


    产品简介


    HLN-40H 系列是单输出开关电源,特别适用于LED照明系统。该系列电源具有高效率、宽输入电压范围和良好的安全性能,确保稳定可靠的工作表现。主要功能包括可调输出电压和电流,提供多种电压输出选择(如12V、15V、20V等),非常适合驱动各种规格的LED灯。

    技术参数


    - 输入电压范围:90 ~ 305VAC
    - 额定电流:最大输出电流3.33A
    - 额定功率:40W
    - 输出电压范围:
    - HLN-40H-12: 7.2 ~ 12V
    - HLN-40H-15: 9 ~ 15V
    - HLN-40H-20: 12 ~ 20V
    - HLN-40H-24: 14.4 ~ 24V
    - HLN-40H-30: 18 ~ 30V
    - HLN-40H-36: 21.6 ~ 36V
    - HLN-40H-42: 25.2 ~ 42V
    - HLN-40H-48: 28.8 ~ 48V
    - HLN-40H-54: 32.4 ~ 54V
    - 输出电流范围:根据型号不同,电流范围也有所变化,具体见上表。
    - 最大负载时的转换效率:高达89%
    - 总谐波失真(THD):<20%
    - 工作温度范围:-40 ~ +50℃
    - 储存温度范围:-40 ~ +80℃
    - 频率范围:47 ~ 63Hz

    产品特点和优势


    1. 高效率:转换效率最高可达89%,远高于行业平均水平。
    2. 宽输入电压范围:支持从90VAC到305VAC的宽电压输入,适合全球不同地区的电力供应标准。
    3. 精确的电压和电流调节:输出电压和电流均可通过内部电位计进行调节,方便定制化应用需求。
    4. 良好的电磁兼容性:符合EN55015、EN61000-3-2等国际标准,具有出色的抗干扰能力和电磁发射控制。
    5. 高可靠性:内置短路保护、过温保护等功能,确保长期稳定运行。

    应用案例和使用建议


    使用案例
    HLN-40H系列广泛应用于工业照明、商业照明及户外照明等领域。例如,在大型商场或办公楼宇中,该系列电源可用于为多盏LED灯供电;在室外路灯系统中,它能承受广泛的温度和湿度条件,确保长期稳定工作。
    使用建议
    1. 散热设计:由于工作温度范围较广,建议在安装时考虑适当的散热措施,以延长使用寿命。
    2. 负载调整:可根据实际负载情况适当调整输出电流,避免长期满载工作导致过热。
    3. 电磁干扰防护:为了减少电磁干扰对周边设备的影响,建议采取适当的屏蔽措施。

    兼容性和支持


    HLN-40H系列电源具备IP64防护等级,能够有效防止灰尘和水滴侵入,增强耐用性。同时,该系列电源支持多种接口标准,如RJ45等,便于集成到现有系统中。厂商提供详尽的技术文档和客服支持,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:电源启动困难
    - 解决方案:检查输入电压是否处于正常范围内,确保电路连接正确无误。
    2. 问题:输出电压不稳定
    - 解决方案:重新校准内部电位计,确保电压调节准确。
    3. 问题:电源寿命较短
    - 解决方案:保持工作环境温度适宜,定期进行维护保养。

    总结和推荐


    HLN-40H系列单输出开关电源以其高效、可靠和宽泛的应用特性,成为工业和商业照明领域的理想选择。该系列产品具有多种电压输出选项,可根据不同应用场景灵活选择。总体来看,HLN-40H系列是一个值得信赖且性能优秀的电源解决方案。强烈推荐给需要高效率、稳定性和良好保护机制的用户。

HLN-40H-12A参数

参数
最小输入电压 90V(AC)
输出数量 1
电压-输出2 -
电流-输出1 3.33A
电压-输出3 -
电流-输出2 -
电压-输出4 -
负载调节 -
最大输入电压 305V(AC)
输出功率 40W
电压-输出1 -
长*宽*高 161mm*61.5mm*35mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

HLN-40H-12A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLN-40H-12A HLN-40H-12A数据手册

HLN-40H-12A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 51.3705
10+ $ 47.2297
20+ $ 44.5306
50+ $ 44.3206
库存: 160
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 51.37
