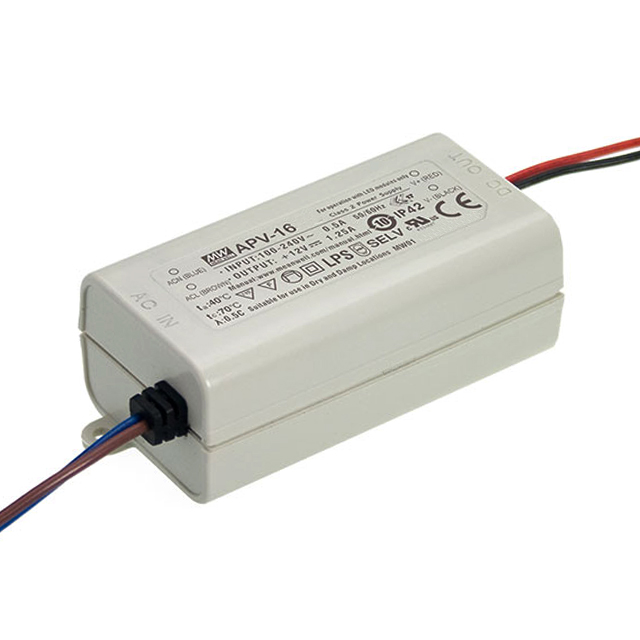

APV-16-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源, 15W, IP30
供应商型号: APV-16-12
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 APV-16-12

APV-16-12概述

    电子元器件产品技术手册

    产品简介


    APV-16系列单输出开关电源是一种常用于各种工业和商业应用的电源装置。该系列产品设计为恒压供电,能够适应广泛的工作电压范围。主要型号包括APV-16-5、APV-16-12、APV-16-15和APV-16-24,分别提供5V、12V、15V和24V的直流电压输出,对应的最大电流分别为2.6A、1.25A、1A和0.67A。该系列电源适用于需要高可靠性和稳定性的应用场合,如通信设备、工业控制系统、医疗设备及家用电器等。

    技术参数


    - 输入电压范围:90 ~ 264VAC
    - 频率范围:47 ~ 63Hz
    - 输出电压:
    - APV-16-5:5V(0 ~ 2.6A)
    - APV-16-12:12V(0 ~ 1.25A)
    - APV-16-15:15V(0 ~ 1A)
    - APV-16-24:24V(0 ~ 0.67A)
    - 最大功率:
    - APV-16-5:13W
    - APV-16-12:15W
    - APV-16-15:15W
    - APV-16-24:16.08W
    - 线性调节率:±5%
    - 负载调节率:±1% (5V)、±1% (12V)、±1% (15V)、±2% (24V)
    - 启动时间:1500ms,上升时间:230VAC下为30ms
    - 效率:典型值为76%(5V)、80%(12V)、81%(15V)和83%(24V)

    产品特点和优势


    1. 高效能:该系列产品具备高达83%的高转换效率,能够有效降低功耗并提高系统整体能效。
    2. 宽电压输入范围:可接受90 ~ 264VAC的交流输入电压,使其能在全球范围内使用。
    3. 紧凑设计:尺寸仅为77x40x29mm(长x宽x高),非常适于空间有限的应用场合。
    4. 多功能保护:具备过载、过压及短路保护功能,保障系统稳定运行。
    5. 安全认证:通过了多项国际安全标准认证,如EN55032、EN61000-3-2和EN61000-3-3等,确保产品安全性。
    6. 可靠性高:具有较高的MTBF(平均无故障时间),典型值超过1145小时,确保长期稳定运行。

    应用案例和使用建议


    应用场景:
    - 通信设备:用于服务器、路由器等设备的电源供应。
    - 工业控制系统:适用于自动化生产线中的各种控制模块。
    - 医疗设备:适用于需要高可靠性和精确控制的医疗器械。
    使用建议:
    - 确保输入电压在额定范围内,避免电压波动对电源造成影响。
    - 在高温环境下使用时,应注意通风散热,以延长电源寿命。
    - 避免在潮湿环境中长时间使用,以免发生电气故障。

    兼容性和支持


    - 该系列产品具有较强的兼容性,可以与其他标准电源适配器配合使用。
    - 厂商提供了完善的售后服务和技术支持,包括安装指导、故障排查和定期维护等服务。
    - 用户可通过官方网站获取详细的使用手册和技术文档,以便更好地了解和使用产品。

    常见问题与解决方案


    1. 问题:电源无法正常启动
    - 解决方案:检查输入电压是否在规定范围内,确保电源插头接触良好。
    2. 问题:输出电压不稳定
    - 解决方案:检查负载是否过重,适当减少负载或将电源重新启动。
    3. 问题:电源温度过高
    - 解决方案:改善通风条件,确保电源周围有足够的空间进行空气流通。

    总结和推荐


    APV-16系列单输出开关电源是一款高性能、高可靠性的电源产品。其广泛的输入电压范围、高效的能量转换能力和多样化的保护机制,使其成为众多应用场合的理想选择。对于需要高稳定性和可靠性的场合,推荐选用此系列产品。同时,厂商提供的完善技术支持和服务体系也为用户的使用提供了充分的保障。

APV-16-12参数

参数
电压-输出2 -
最小输入电压 90V(AC)
负载调节 -
最大输入电压 264V(AC)
电流-输出2 -
输出数量 1
电压-输出4 -
输出功率 15W
电压-输出3 -
电流-输出1 1.25A
电压-输出1 -
长*宽*高 77mm*40mm*29mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

APV-16-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 APV-16-12 APV-16-12数据手册

APV-16-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 26.335
30+ ¥ 25.877
150+ ¥ 25.19
480+ ¥ 24.045
库存: 480
起订量: 1 增量: 120
交货地:
最小起订量为:1
合计: ¥ 26.33
