首页  >  产品百科  >  ELG-75-24DA-3Y

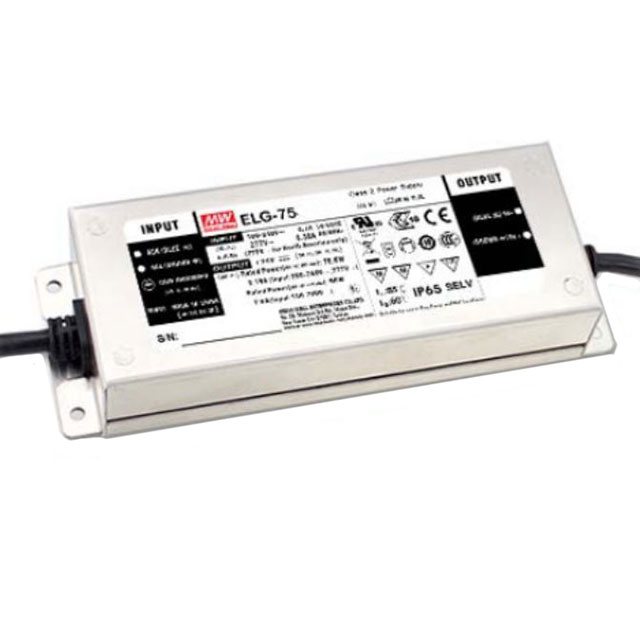

ELG-75-24DA-3Y

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 76W 1 100V(AC) 305V(AC) 156mm*63mm*35.5mm
供应商型号: SCE-ELG-75-24DA-3Y
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 ELG-75-24DA-3Y

ELG-75-24DA-3Y概述


    产品简介


    ELG-75系列是一款适用于LED照明系统的48W至75W的恒压恒流LED驱动器。它能够以两种方式驱动LED:恒流模式(直接驱动)或恒压模式(通常通过额外的DC/DC驱动器)。该系列产品设计用于满足不同环境条件下的要求,具有IP65和IP67防护等级,使其适合多种应用场合。

    技术参数


    - 电压范围:28V~54V(ELG-75-24/36/42),41V~62V(ELG-75-48)
    - 额定电流:2.1A~5A(ELG-75-24),1.05A~2.1A(ELG-75-36),0.9A~1.8A(ELG-75-42),0.8A~1.6A(ELG-75-48)
    - 额定功率:60W~76.8W
    - 电源频率范围:47Hz~63Hz
    - 总谐波失真 (THD):<20%(@负载50%/115VAC,230VAC;@负载75%/277VAC)
    - 功率因数 (PF):0.92(@全负载277VAC),0.95(@230VAC),0.97(@115VAC)
    - 效率:最高可达90%(@额定负载)

    产品特点和优势


    ELG-75系列驱动器的主要特点和优势如下:
    - 高效能:具备高效率(最高可达90%),适用于各种工业和商业应用。
    - 宽输入电压范围:从100VAC到305VAC,确保全球范围内的适用性。
    - 多功能性:可配置为恒压模式或恒流模式,适应不同应用场景的需求。
    - 可靠性:具备过温保护和过载保护功能,确保长期可靠运行。
    - 防护等级:IP65和IP67防护等级,适合户外及恶劣环境使用。

    应用案例和使用建议


    ELG-75系列驱动器广泛应用于各种照明系统,包括住宅、街道和隧道照明。在实际应用中,可以针对特定需求调整输出电流,从而实现节能和高效的照明效果。
    使用建议:
    - 在安装前,请确保连接正确,并根据手册指示进行布线。
    - 定期检查温度变化,确保散热良好,特别是在高负荷条件下。
    - 针对不同应用场景,可以使用定时调光功能来实现自动控制,提高能源利用效率。

    兼容性和支持


    ELG-75系列驱动器具有良好的兼容性,能够与其他标准的LED灯具和控制系统配合使用。制造商提供详细的安装指南和技术支持,确保用户能够顺利安装和使用。

    常见问题与解决方案


    - 问题:输出电流不稳定
    - 解决方案:检查输入电压和负载是否在规定范围内。若无误,请检查电路连接是否有松动。

    - 问题:过热保护启动
    - 解决方案:确保驱动器周围有足够的通风空间。如果仍在过热,检查是否有短路或超载情况发生。

    - 问题:无法正常启动
    - 解决方案:检查输入电压是否符合规定范围。确认所有连接正确无误,且电源开关处于开启状态。

    总结和推荐


    ELG-75系列驱动器以其高效率、稳定性和广泛的兼容性,在各类LED照明系统中表现出色。其多功能性和良好的散热设计使其成为工业和商业应用的理想选择。综合来看,我们强烈推荐这款产品用于需要高性能和稳定性的LED照明项目中。

ELG-75-24DA-3Y参数

参数
电压-输出1 -
电压-输出4 -
最小输入电压 100V(AC)
电流-输出2 -
电压-输出3 -
输出数量 1
输出功率 76W
负载调节 -
电压-输出2 -
最大输入电压 305V(AC)
电流-输出1 -
长*宽*高 156mm*63mm*35.5mm
零件状态 在售
包装方式 盒装

ELG-75-24DA-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-75-24DA-3Y ELG-75-24DA-3Y数据手册

ELG-75-24DA-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 338.2583
5+ ¥ 327.0081
10+ ¥ 311.1505
25+ ¥ 299.9003
库存: 111
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 338.25
