PLM-25-1050

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 25W 1 110V(AC) 295V(AC) 1.05A 底座安装 145mm*38mm*22mm
供应商型号: 10B-4206590-4
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 PLM-25-1050

PLM-25-1050概述


    产品简介

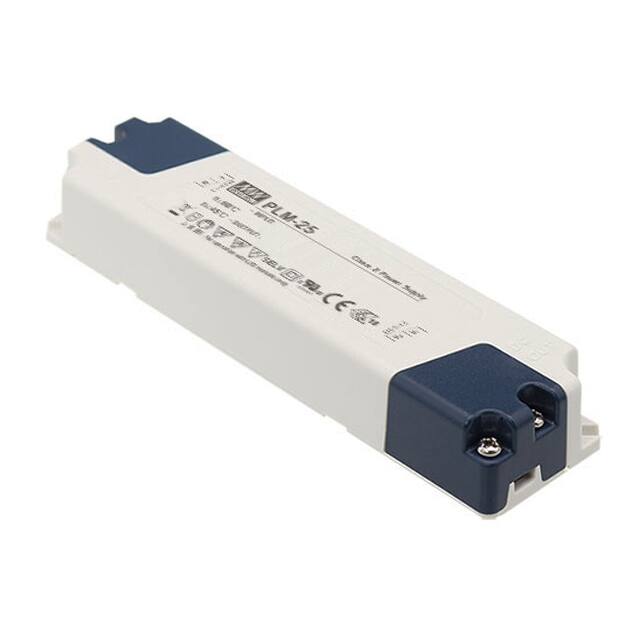

    PLM-25 系列 25W 单输出 LED 电源
    PLM-25 系列是专门设计用于 LED 照明系统的高效率单输出电源模块。该系列产品提供不同电流规格,包括 0.35A、0.5A、0.7A 和 1.05A。主要功能包括高功率因数、低纹波噪声以及良好的温度稳定性。适用于室内照明、户外灯具、建筑照明等多个领域。

    技术参数


    - 额定电流:0.35A、0.5A、0.7A、1.05A
    - 额定功率:25W
    - 电压范围(空载):
    - 空载型:110 ~ 295VAC,156 ~ 417VDC
    - E 型:180 ~ 295VAC,254 ~ 417VDC
    - 频率范围:47 ~ 63Hz
    - 功率因数(空载型):
    - 115VAC:0.97
    - 230VAC:0.95
    - 277VAC:0.9以上(满载)
    - 启动时间(空载型):500ms(115VAC、230VAC满载)
    - 输入电流:
    - 空载型:115VAC:0.3A;230VAC:0.15A;277VAC:0.12A
    - E 型:230VAC:0.15A;277VAC:0.12A
    - 峰值电流:冷启动时 15A(50% Ipeak 测量)
    - 漏电电流:240VAC 时 0.25mA
    - 稳压电压(最大):145VAC
    - 效率(典型值):86%
    - 环境条件:
    - 工作温度:-30°C ~ +45°C
    - 工作湿度:20% ~ 90% RH(非冷凝)
    - 存储温度:-40°C ~ +80°C
    - 存储湿度:10% ~ 95% RH
    - 振动测试:10 ~ 500Hz,2G,10分钟/次,每轴周期为60分钟
    - 兼容标准:EN61000-4-2, 3, 4, 5, 6, 8, 11;EN61547;EN61347-1, EN61347-2-13, EN62384;EN55015, GB17743, GB19510.14, GB19510.1, EAC TP TC 004, EAC TP TC 020
    - 安全防护:短路保护、过载保护、浪涌保护
    - 尺寸:1453822mm(长宽高)

    产品特点和优势


    PLM-25 系列具备以下显著特点和优势:
    1. 高效率:典型效率达到 86%,确保较低的能量损耗。
    2. 高功率因数:满载情况下,输入功率因数超过 0.9,满足各类应用要求。
    3. 低纹波噪声:输出纹波噪声小于 25mV,提高系统稳定性和可靠性。
    4. 宽电压范围:支持广泛的输入电压范围,适应多种供电条件。
    5. 紧凑设计:小型化设计,便于安装在有限空间内。
    6. 强抗干扰能力:符合多项 EMC 规范,减少电磁干扰影响。
    7. 宽工作温度范围:可在 -30°C 至 +45°C 的环境中稳定工作。

    应用案例和使用建议


    应用场景:
    - 室内照明
    - 户外灯具
    - 商业建筑照明
    使用建议:
    - 确保输入电压在额定范围内运行,以避免电压过高或过低导致的损坏。
    - 注意电源的散热问题,特别是在高温环境下,可能需要额外的散热措施。
    - 在使用过程中,定期检查连接线和接插件,确保接触良好。

    兼容性和支持


    - 兼容标准:符合多项国际标准,如 EN61000-4-2, EN61547, EN61347-1 等。
    - 售后服务:制造商提供全面的技术支持和售后服务,包括产品保修和故障排除指导。

    常见问题与解决方案


    1. 问题:电源无法启动。
    - 解决方法:检查输入电压是否在额定范围内,确认所有连接是否牢固。

    2. 问题:输出电压不稳定。
    - 解决方法:确认负载是否超出了电源的最大负载能力,适当降低负载。
    3. 问题:温度过高。
    - 解决方法:检查散热系统是否正常工作,增加外部散热设备。

    总结和推荐


    PLM-25 系列电源模块以其高效率、宽电压范围、高功率因数等特性,在 LED 照明系统中表现出色。无论是室内外照明项目,还是商业建筑照明工程,都是值得信赖的选择。建议用户根据具体应用场景选择合适的型号,并严格遵守使用规范以确保最佳性能和使用寿命。

PLM-25-1050参数

参数
电压-输出2 -
电压-输出1 -
输出数量 1
输出功率 25W
电压-输出4 -
电流-输出2 -
最大输入电压 295V(AC)
最小输入电压 110V(AC)
电压-输出3 -
负载调节 -
电流-输出1 1.05A
长*宽*高 145mm*38mm*22mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PLM-25-1050数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PLM-25-1050 PLM-25-1050数据手册

PLM-25-1050封装设计

查看详情并下载
Symbol
Footprint
3D Model
