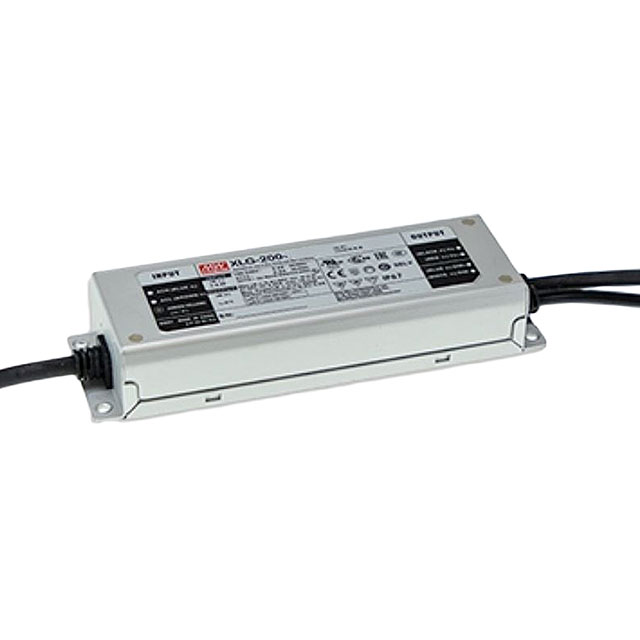

XLG-200-L-AB

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 200W 1 100V(AC) 305V(AC) 700mA 导线安装 175mm*63mm*35.5mm
供应商型号: TW-XLG-200-L-AB
供应商: 国内现货
标准整包数: 1

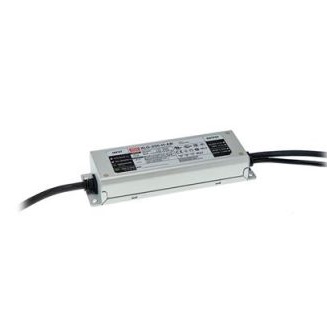

MEAN WELL/台湾明纬 开关电源 XLG-200-L-AB

XLG-200-L-AB概述


    产品简介


    产品名称:XLG-200系列200W恒功率模式LED驱动器
    产品类型:XLG-200系列是一款专为LED照明设计的200瓦恒功率模式驱动器。这款驱动器集成了高效率转换技术,能够在广泛的电压范围内提供稳定输出电流。
    主要功能:
    - 支持宽输入电压范围(100~305VAC);
    - 恒定功率模式下运行,具备出色的电流调节性能;
    - 内置调光功能(DIM+和DIM-接口),支持0~10VDC,PWM信号或电阻调光方式;
    - 兼容多种LED照明应用,如街道照明、景观照明、舞台照明等。
    应用领域:
    - 街道照明
    - 车库照明
    - 庭院照明
    - 高端商业场所
    - 户外广告牌照明
    - 渔业照明

    技术参数


    - 功率范围:200W恒功率模式
    - 输入电压:100~305VAC
    - 频率范围:47~63Hz
    - 额定电流:
    - 12V型号:16A
    - 24V型号:8.3A
    - 功率因数:
    - 115VAC时PF ≥ 0.97
    - 230VAC时PF ≥ 0.95
    - 277VAC时PF ≥ 0.92(满载时)
    - 总谐波失真(THD):
    - 115VAC/230VAC负载≥50%时THD<10%
    - 277VAC负载≥75%时THD<10%
    - 启动时间:
    - 230VAC:500ms
    - 115VAC:1200ms
    - 空载功率消耗:<0.5W
    - 最大外壳温度:Tcase = +90℃
    - 防护等级:IP67
    - 环境温度:
    - 工作温度范围:-40℃~+90℃
    - 存储温度范围:-40℃~+80℃,湿度10%~95%
    - 机械尺寸:1996335.5mm (LWH)
    - 重量:0.85kg;每箱16件,总重14.2kg,体积0.72立方英尺
    - 保护特性:
    - 短路保护
    - 输入过压保护:可承受440Vac 48小时
    - 过温保护

    产品特点和优势


    高效率:XLG-200系列驱动器的工作效率高达94%,符合最新ErP规定的要求,为各类照明系统提供高效的能量转换。
    广泛适用性:支持100~305VAC的宽输入电压范围,能够适应各种不同的供电条件。无论是在家用电网还是工业电网,都能可靠工作。
    多功能调光选项:具备多种调光方法,可以灵活选择0~10VDC,PWM信号或电阻进行调光,满足不同应用场景的需求。
    耐用性和稳定性:采用金属外壳设计,适合户外和室内环境使用。内置的保护措施可以有效防止过压、过流和过温等情况发生,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 城市道路照明:XLG-200驱动器可以为城市的路灯提供稳定的电力供应,保证夜间照明的连续性和可靠性。
    - 商业大楼照明:在商场、办公楼等高端商业场所,该驱动器能够提供高效且均匀的照明效果,提升用户体验。
    使用建议:
    - 避免过热:安装时应确保驱动器周围有足够的通风空间,以避免过热情况的发生。根据技术手册,如果外壳温度超过80℃,建议降低负载或改善散热条件。
    - 正确接线:在进行调光操作时,必须注意正确的接线方式,以避免信号干扰或误操作导致的设备损坏。特别要注意的是,“DIM-”不应直接连接到“Vo-”,否则可能导致错误的操作行为。

    兼容性和支持


    兼容性:
    - 电压和电流兼容:本驱动器兼容多种类型的LED灯泡,支持12V和24V两种输出电压,可以灵活应用于不同类型灯具。
    - 与其他系统的兼容性:由于采用了标准的通信协议,XLG-200系列驱动器可以轻松集成到现有的控制系统中,与其它智能设备协同工作。
    支持和服务:
    - 保修政策:本产品提供长达五年的保修期,期间用户可以获得免费维修和技术支持服务。
    - 技术支持:如遇到任何使用上的问题,可以通过制造商的官方网站获取技术支持,或者联系当地的销售代表。

    常见问题与解决方案


    - 问题:在启动过程中,出现频繁重启现象。
    - 解决方案:检查输入电压是否在正常范围内(100~305VAC),并且确认所有连接是否稳固。如需进一步诊断,建议联系专业技术人员进行检查。
    - 问题:在使用过程中,发现输出电流不稳定。
    - 解决方案:确保负载没有超过额定值,并且连接点接触良好。此外,可以尝试调整输入电压至合适范围,观察输出电流是否稳定。
    - 问题:设备在高温环境下无法正常工作。
    - 解决方案:检查外壳温度是否超过了限制(Tcase = +90℃)。如果温度过高,建议将负载降至安全水平,并考虑增加通风设备来帮助散热。

    总结和推荐


    综合评估:
    XLG-200系列作为一款高效且可靠的200W恒功率模式LED驱动器,在性能上表现出色,具有高效率、宽输入电压范围、灵活的调光选项以及强大的保护机制等显著特点。它不仅适用于多种照明场合,还具备良好的耐用性和可靠性。
    推荐:
    鉴于上述特点,我们强烈推荐使用XLG-200系列驱动器。其卓越的性能和稳定的表现使其成为各类照明项目的理想选择。无论是商用还是家用,这款驱动器都能够提供高效且稳定的电力供应,值得信赖。

XLG-200-L-AB参数

参数
电压-输出1 -
电压-输出4 -
电压-输出2 -
电压-输出3 -
最大输入电压 305V(AC)
负载调节 -
输出功率 200W
最小输入电压 100V(AC)
电流-输出2 -
电流-输出1 700mA
输出数量 1
长*宽*高 175mm*63mm*35.5mm
安装方式 导线安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

XLG-200-L-AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 XLG-200-L-AB XLG-200-L-AB数据手册

XLG-200-L-AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 176
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 176
