HLG-80H-20A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 80W 1 90V(AC) 305V(AC) 4A 导线安装,底座安装 171.8mm*61.5mm*38.8mm
供应商型号: SCE-HLG-80H-20A
供应商: 海外现货
标准整包数: 1

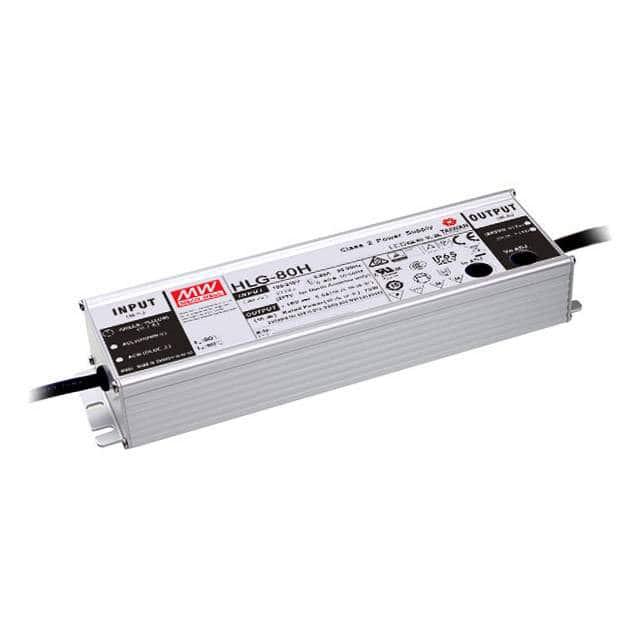

MEAN WELL/台湾明纬 开关电源 HLG-80H-20A

HLG-80H-20A概述


    产品简介


    HLG-80H系列是一款80瓦常电压加常电流LED驱动器,专为高效率和广泛应用设计。它支持多种电压输出,从12V到54V不等,并且能在90至305VAC的输入电压范围内稳定运行。这款驱动器采用无风扇设计,结合高效的散热结构,能够在宽泛的工作温度范围(-40°C至+80°C)下保持高效运行。此外,HLG-80H系列还提供多种调节选项,如调光方法,以满足不同LED照明系统的灵活性需求。

    技术参数


    - 额定功率:80W
    - 输出电压范围:12V至54V
    - 额定电流范围:最大电流从1.02A到5A不等
    - 线性调整率:±2.5%
    - 负载调整率:±1.0%
    - 总谐波失真 (THD):<20%
    - 电源效率:最高可达91%
    - 工作温度范围:-40°C至+80°C
    - 存储温度湿度:-40°C至+80°C,相对湿度10%-95%(非冷凝)
    - 过温保护:自动恢复
    - 过压保护:自动恢复
    - 防水等级:IP65/IP67
    - 安全标准:符合EN55015, EN61000-3-2 Class C, EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020等国际标准

    产品特点和优势


    HLG-80H系列的主要特点和优势包括:
    - 高效节能:高达91%的工作效率,显著降低能源消耗。
    - 高可靠性:无风扇设计结合金属外壳和高防护等级(IP65/IP67),适应各种恶劣环境。
    - 灵活多样的调光方式:可通过1~10VDC信号、PWM信号或电阻进行调光,适合多种应用场景。
    - 出色的温度控制:能够在宽广的温度范围内稳定工作,适应不同的气候条件。
    - 丰富的接口和选项:提供多种型号和连接方式,方便集成和安装。

    应用案例和使用建议


    HLG-80H系列适用于广泛的LED照明系统,如商业建筑、户外照明、道路照明、景观照明等。根据技术手册提供的信息,可以如下使用建议:
    - 在选择合适的驱动器型号时,考虑具体的应用环境和所需电流输出。
    - 使用防水连接器和电缆接头选项来提高驱动器的防水防尘性能,尤其适用于户外环境。
    - 结合不同的调光方法来实现最佳的光照效果,特别是在需要精确控制光线强度的应用中。
    - 考虑散热因素,在高负载情况下确保良好的通风条件,防止过热。

    兼容性和支持


    HLG-80H系列与其他电子元器件和设备具有良好的兼容性,支持多种调光方式和多种电源输入电压。厂商提供详尽的技术支持和维护信息,确保用户能够充分利用产品特性并解决潜在问题。产品获得多项国际认证,符合严格的安全和电磁兼容性要求。

    常见问题与解决方案


    1. 问题:在低温环境下无法正常启动
    - 解决方案:确保电源输入电压在规定范围内,并适当提升周围环境温度,或者在启动前通过其他手段预热驱动器。
    2. 问题:输出电压不稳定
    - 解决方案:检查电源输入电压是否在规定范围内,确认输出负载没有超出额定值。如需进一步调试,可以通过内部电位器调整电压设置。
    3. 问题:温度过高导致驱动器关闭
    - 解决方案:改善散热条件,确保驱动器在合适的环境中运行。必要时可考虑外部风扇或其他散热措施。

    总结和推荐


    综上所述,HLG-80H系列LED驱动器以其高效率、高可靠性和灵活的调光功能在市场中表现出色。它适合各种严苛的工作环境和多种应用场景。尽管初期投资成本可能略高于同类产品,但其长期性能表现和可靠性足以弥补这一差异。因此,强烈推荐HLG-80H系列LED驱动器用于需要高性能LED照明系统的项目中。

HLG-80H-20A参数

参数
最小输入电压 90V(AC)
电压-输出4 -
电流-输出2 -
最大输入电压 305V(AC)
负载调节 -
电压-输出2 -
电流-输出1 4A
输出数量 1
电压-输出1 -
电压-输出3 -
输出功率 80W
长*宽*高 171.8mm*61.5mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-80H-20A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-80H-20A HLG-80H-20A数据手册

HLG-80H-20A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 365.3326
5+ ¥ 353.1292
10+ ¥ 336.0884
20+ ¥ 323.885
库存: 71
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 365.33
