首页  >  产品百科  >  HVG-480-24A

HVG-480-24A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 480W 1 180V(AC) 528V(AC) 20A 导线安装,底座安装 235.2mm*125mm*43.8mm
供应商型号: HVG-480-24A
供应商: Master
标准整包数: 1

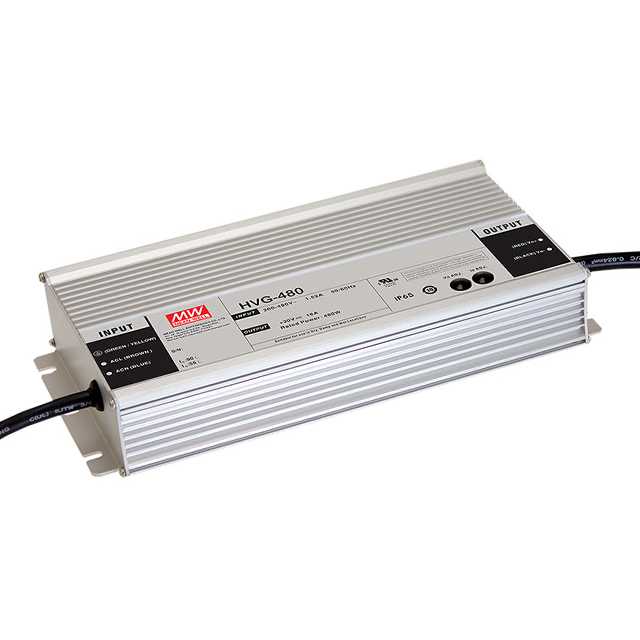

MEAN WELL/台湾明纬 开关电源 HVG-480-24A

HVG-480-24A概述

    480W Constant Voltage + Constant Current LED Driver HVG-480 系列

    产品简介


    HVG-480系列是一款高性能的480瓦常电(恒压)+恒流LED驱动器,设计用于各种工业和商业照明应用。这款驱动器具有常电和恒流两种工作模式,使其能够灵活应对不同类型的LED负载。适用于各种户外和室内照明系统,如道路照明、隧道照明及住宅照明。

    技术参数


    - 输入电压范围:180 ~ 528VAC (254VDC ~ 747VDC)
    - 额定功率:480W
    - 输出电压调整范围:
    - 20 ~ 24V
    - 27 ~ 54V
    - 30 ~ 42V
    - 36 ~ 48V
    - 42 ~ 54V
    - 输出电流调整范围:
    - 10 ~ 20A
    - 8 ~ 16A
    - 6.6 ~ 13.3A
    - 5 ~ 10A
    - 4.4 ~ 8.9A
    - 5.7 ~ 11.4A
    - 线性调节率:±1.0%
    - 负载调节率:±0.5%
    - 总谐波失真:THD < 20%(负载为50%时)
    - 功率因数:PF 0.95 ~ 0.98
    - 效率:高达95%
    - 保护机制:过电流保护、过电压保护、过温度保护
    - 安全标准:UL8750(Type HL),CSA C22.2 No. 250.13-12,IP65 或 IP67,EAC TP TC 004批准
    - 工作湿度:20 ~ 95% RH 非冷凝
    - 存储温度:-40 ~ +80℃,10 ~ 95% RH 非冷凝
    - 振动测试:10 ~ 500Hz,5G 12分钟/周期,沿X、Y、Z轴每个方向累计72分钟
    - 平均无故障时间:≥ 318.9K 小时(Telcordia SR-332),≥ 84.5K 小时(MIL-HDBK-217F)

    产品特点和优势


    - 高效能:在典型应用场景下可达到95%的高效率。
    - 高可靠性:通过严格的振动测试,确保在恶劣环境下仍能正常运行。
    - 灵活的调光功能:支持三种不同的调光方法(0 ~ 10VDC,10V PWM信号,电阻调光),满足多种应用需求。
    - 防护等级:具备IP65/IP67防护等级,适合户外和潮湿环境使用。

    应用案例和使用建议


    应用案例:
    - 道路照明:HVG-480系列驱动器因其稳定的性能,特别适合道路照明,能在各种天气条件下保持稳定运行。
    - 隧道照明:根据不同的时间段,可以设置不同的亮度,如D03型驱动器可在不同时段调节亮度,提高安全性。
    - 住宅照明:利用其内置的智能定时调光功能,可以在不同时间段自动调节亮度,提高舒适度。
    使用建议:
    - 在选择应用环境时,需考虑环境温度对性能的影响,建议定期检查驱动器的工作温度,以确保安全稳定运行。
    - 采用正确的接线方式,特别是对于调光功能,确保正确连接DIM+和DIM-端子,避免错误连接造成损坏。

    兼容性和支持


    HVG-480系列驱动器支持多种输入电压,可与大多数市售LED灯具兼容。厂商提供详细的安装手册和专业技术支持,以确保客户能够顺利部署并维护这些驱动器。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电流不稳定 | 检查输入电压和负载情况是否符合规格要求 |
    | 温度过高 | 检查散热装置是否有效工作 |
    | 调光功能失效 | 检查调光信号是否正确传输 |

    总结和推荐


    HVG-480系列驱动器以其高效的性能、良好的可靠性以及灵活的调光功能,在众多应用领域中表现出色。其优异的防护能力和适应不同环境的能力使其成为各种商业和工业照明项目的理想选择。强烈推荐在需要高可靠性、长寿命和高效能的场合使用此驱动器。
    请确保在具体应用中仔细阅读产品手册和安装指南,并遵循制造商的安全指导。

HVG-480-24A参数

参数
电压-输出4 -
电流-输出2 -
输出数量 1
电流-输出1 20A
电压-输出2 -
最小输入电压 180V(AC)
电压-输出3 -
电压-输出1 -
负载调节 -
最大输入电压 528V(AC)
输出功率 480W
长*宽*高 235.2mm*125mm*43.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HVG-480-24A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HVG-480-24A HVG-480-24A数据手册

HVG-480-24A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 182.248 ¥ 1515.3169
5+ $ 169.494 ¥ 1408.5271
10+ $ 163.736 ¥ 1340.8349
20+ $ 163.736 ¥ 1340.8349
库存: 15
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1515.31
