首页  >  产品百科  >  ELG-200-C1050B-3Y

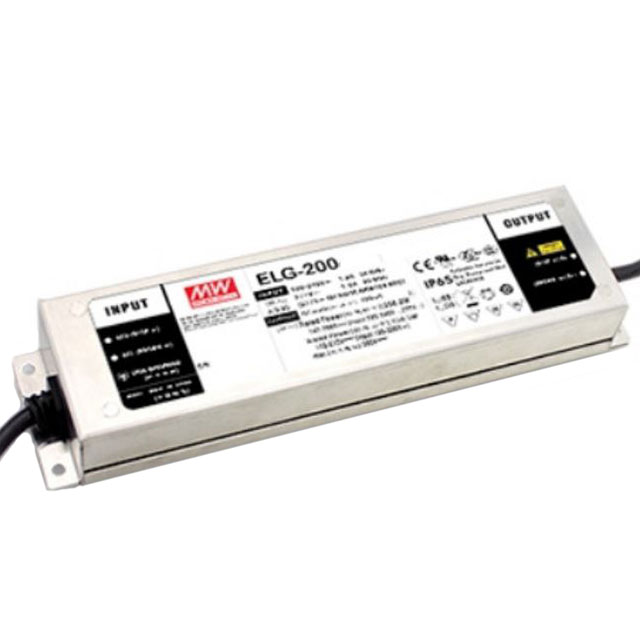

ELG-200-C1050B-3Y

产品分类: LED电源
厂牌: MEAN WELL/台湾明纬
产品描述: 200W 1 100V(AC) 305V(AC) Analog,PWM 220mm*71mm*37.5mm
供应商型号: SCE-ELG-200-C1050B-3Y
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 LED电源 ELG-200-C1050B-3Y

ELG-200-C1050B-3Y概述


    产品简介


    产品名称:ELG-200-C系列150~200W常流模式LED驱动器
    产品类型:
    ELG-200-C系列是150至200瓦特范围内的常流模式LED驱动器。这类驱动器专为LED灯具提供稳定且可控的电流输出设计,确保灯具在各种条件下正常工作。
    主要功能:
    - 提供恒定的电流输出,适用于各种照明应用场景。
    - 内置过温保护、短路保护等多种保护机制。
    - 支持多种调光功能,如3-in-1调光和DALI协议。
    应用领域:
    - 居民住宅照明
    - 商业照明(如办公室、商场)
    - 街道照明
    - 隧道照明
    - 其他需要高可靠性和精确控制的应用场合

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 1.8A / 115VAC; 1.0A / 230VAC; 1.0A / 277VAC |
    | 额定功率 | 150~200W |
    | 输出电流调整范围 | 700mA ~ 2100mA |
    | 电压范围 | 100~305VAC / 142~431VDC |
    | 输入频率范围 | 47~63Hz |
    | 功率因数 | 0.97/115VAC, 0.95/230VAC, 0.92/277VAC @满载 |
    | 效率 | 92%~93% |
    | 交流输入电流 | 1.8A / 115VAC; 1.0A / 230VAC; 1.0A / 277VAC |
    | 启动电流 | <0.75mA / 277VAC |
    | 工作温度范围 | -40℃ ~ +80℃ |
    | 存储温度范围 | -40℃ ~ +85℃ |
    | 输入/输出耐压 | I/P-O/P:3.75KVAC; I/P-FG:2.0KVAC; O/P-FG:1.5KVAC |
    | 短路保护 | hiccup模式,故障消除后自动恢复 |
    | 电流纹波 | 最大5.0% @额定电流 |

    产品特点和优势


    1. 高性能:ELG-200-C系列具备高达93%的工作效率,可在不同输入电压下稳定运行。
    2. 多种保护机制:内置过温保护、短路保护、过压保护等,确保设备的安全可靠运行。
    3. 多功能调光:支持3-in-1调光及DALI协议,适用于多种应用场景。
    4. 环境适应性强:工作温度范围宽,可在极端环境中可靠运行。
    5. 严格测试标准:符合多项国际安全和电磁兼容标准,确保产品的质量和可靠性。

    应用案例和使用建议


    应用案例
    - 居民住宅照明:ELG-200-C系列的常流模式使其非常适合用于住宅照明,不仅保证了灯光的亮度和色温的一致性,还具有节能和长寿命的特点。
    - 街道照明:DALI协议的智能定时调光功能使该系列产品在道路照明中得以广泛使用,能够在不同时间段实现不同亮度的调整,节省能源并延长灯具使用寿命。
    使用建议
    - 正确接线:请确保驱动器的地线与PE连接,以实现完整的电磁兼容交付和安全使用。
    - 散热考虑:在高温环境下使用时,需注意良好的通风和散热条件,以防止过热现象的发生。
    - 调光功能设置:根据具体应用场景选择合适的调光方式,并进行合理的配置,以达到最佳的调光效果。

    兼容性和支持


    - 兼容性:ELG-200-C系列具有较好的兼容性,可以与其他符合标准的电子元件和系统集成使用。
    - 技术支持:制造商提供详尽的技术文档和安装指南,并承诺在使用过程中提供必要的技术支持和售后服务。

    常见问题与解决方案


    1. Q:设备启动时出现异常闪烁
    - A:检查电源输入是否稳定,确认所有接线正确无误;若问题依旧,请联系制造商。
    2. Q:长时间运行时温度过高
    - A:检查设备的散热情况,确保设备处于良好通风的环境中;必要时可增加散热装置。
    3. Q:无法正常调光
    - A:确认调光信号源是否符合要求,如使用3-in-1调光方式时,检查是否正确连接了相应的输入端口;如使用DALI协议,请确保遵循正确的调光设定步骤。

    总结和推荐


    综上所述,ELG-200-C系列150~200W常流模式LED驱动器是一款功能强大、性能稳定的产品。它具有高效能、多种保护机制、良好的调光功能及广泛的适用范围,适合各类需要高性能和稳定性的LED照明项目。强烈推荐在各种专业和商用照明项目中使用此产品。

ELG-200-C1050B-3Y参数

参数
最大输入电压 305V(AC)
最小输入电压 100V(AC)
输出数量 1
调光 Analog,PWM
输出功率 200W
电压-输出1 -
电压-输出2 -
长*宽*高 220mm*71mm*37.5mm
零件状态 在售
包装方式 盒装

ELG-200-C1050B-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 LED电源 MEAN WELL/台湾明纬 ELG-200-C1050B-3Y ELG-200-C1050B-3Y数据手册

ELG-200-C1050B-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 445.0824
5+ ¥ 430.1892
10+ ¥ 409.5101
20+ ¥ 394.6169
库存: 115
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 445.08
