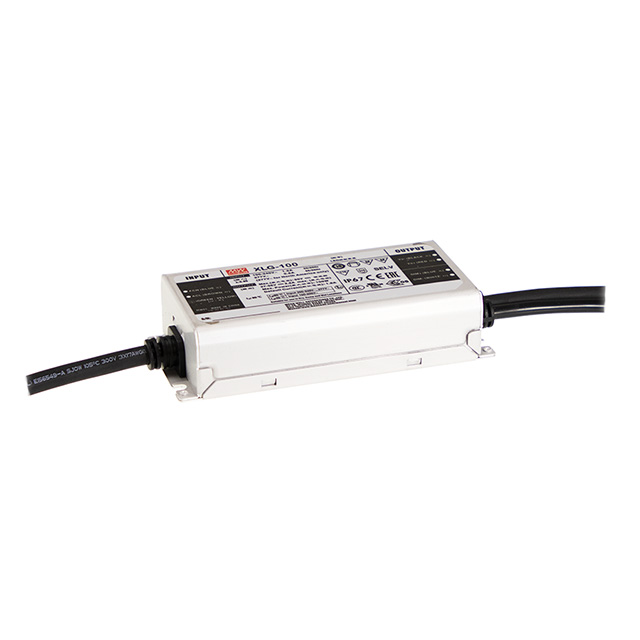

XLG-100-H-AB

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 100W 1 100V(AC) 305V(AC) 导线安装,底座安装 125mm*63mm*32mm
供应商型号: XLG-100-H-AB
供应商: 国内现货
标准整包数: 1

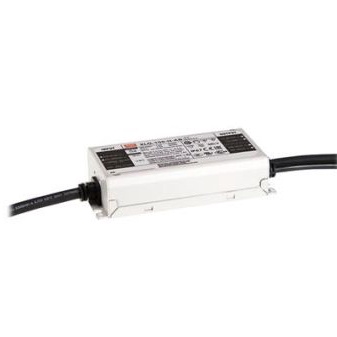

MEAN WELL/台湾明纬 开关电源 XLG-100-H-AB

XLG-100-H-AB概述

    100W Constant Power Mode LED Driver XLG-100 系列产品技术手册

    产品简介


    100W 恒功率模式 LED 驱动器 XLG-100 系列是一种先进的电源解决方案,专为需要精确电流控制的应用而设计。它适用于各种照明系统,包括工业照明、商业照明和户外照明等。本系列产品提供多种输出电压和电流选项,以满足不同应用的需求。

    技术参数


    1. 输入电压范围: 100~305VAC 或 142~431VDC
    2. 频率范围: 47~63Hz
    3. 功率因数 (PF):
    - 115VAC 下:0.97
    - 230VAC 下:0.95
    - 277VAC 下:0.92
    4. 效率 (Typ.): ≥ 92%
    5. 启动电流 (Typ.):
    - 115VAC 下:1.1A
    - 230VAC 下:0.5A
    - 277VAC 下:0.42A
    6. 漏电流: < 0.75mA (277VAC)
    7. 耐压等级:
    - 输入-输出:4.2KVAC
    - 输入-框架接地:2.1KVAC
    - 输出-框架接地:1.5KVAC
    8. 隔离电阻:
    - 输入-输出,输入-框架接地,输出-框架接地:100MΩ/500VDC
    9. 温湿度范围:
    - 工作温度:-40~+90℃
    - 工作湿度:20~95%RH,非凝结
    - 存储温度:-40~+80℃
    10. 抗振动能力: 10~500Hz,5G 加速度,12 分钟/周期,沿 X、Y、Z 轴方向每个周期 72 分钟
    11. 过热保护: 冷启动时最大电流 50A(在 230VAC 条件下)
    12. 过载保护: 恒流或恒压限制,故障条件消除后自动恢复
    13. 谐波失真 (THD): ≤ 10% (在负载 50% 时 115/230VAC,负载 75% 时 277VAC)
    14. 温度系数: ±0.03%/℃ (0~60℃)
    15. 平均无故障时间 (MTBF): 最小 1006.16K 小时 (Telcordia SR-332),276.37K 小时 (MIL-HDBK-217F)

    产品特点和优势


    1. 高效率: 高达 92% 的效率确保低功耗。
    2. 宽工作范围: 支持广泛的输入电压和电流范围,适应不同应用场景。
    3. 强大的保护机制: 包括过热保护、短路保护和过载保护。
    4. 优越的 EMC 性能: 符合严格的电磁兼容标准。
    5. 高可靠性: 平均无故障时间长,可广泛应用于恶劣环境。

    应用案例和使用建议


    1. 工业照明: 可用于需要高亮度和高可靠性的工业照明系统。
    2. 商业照明: 适合购物中心、酒店等需要高效能且美观的商业照明。
    3. 户外照明: 适用于公园、道路等户外环境,具有良好的防护性能。
    使用建议:
    - 在安装前,务必阅读产品手册并确保所有连接正确无误。
    - 定期检查设备运行状态,以确保其正常工作。
    - 如需进行调整或维修,请联系专业技术人员。

    兼容性和支持


    1. 兼容性: 与各种标准接口兼容,包括 IEC、UL、CSA 和 EN。
    2. 技术支持: 厂商提供详细的安装手册和技术支持,确保用户能够轻松安装和使用产品。

    常见问题与解决方案


    1. 问题: 设备无法正常启动。
    - 解决方法: 检查输入电压是否在额定范围内,确认连接是否正确。
    2. 问题: 设备温度过高。
    - 解决方法: 确保设备周围有足够的通风空间,并避免长时间过载运行。
    3. 问题: 输出电流不稳定。
    - 解决方法: 检查负载是否匹配,必要时调整输出设置。

    总结和推荐


    综上所述,100W 恒功率模式 LED 驱动器 XLG-100 系列凭借其高效的性能、广泛的适用范围和完善的保护机制,在众多应用场景中表现出色。无论是工业还是商业用途,这一系列驱动器都是理想的选择。强烈推荐给需要高效、可靠电源解决方案的用户。

XLG-100-H-AB参数

参数
输出功率 100W
电压-输出3 -
最小输入电压 100V(AC)
最大输入电压 305V(AC)
输出数量 1
电压-输出2 -
电流-输出2 -
电压-输出4 -
负载调节 -
电压-输出1 -
电流-输出1 -
长*宽*高 125mm*63mm*32mm
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装

XLG-100-H-AB数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 XLG-100-H-AB XLG-100-H-AB数据手册

XLG-100-H-AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 120.865
24+ ¥ 118.763
120+ ¥ 115.61
144+ ¥ 110.355
库存: 144
起订量: 1 增量: 24
交货地:
最小起订量为:1
合计: ¥ 120.86
直接购买
加入购物车
