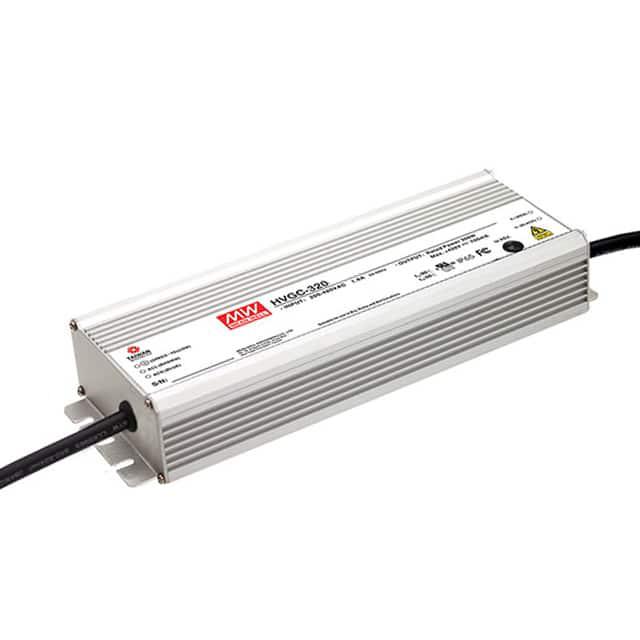

HVGC-320-3500A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 320W 1 180V(AC) 528V(AC) 3.5A 导线安装,底座安装 235.2mm*90mm*43.8mm
供应商型号: 1866-2906-ND
供应商: Digi-Key
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HVGC-320-3500A

HVGC-320-3500A概述

    320W Constant Current Mode LED Driver HVGC-320系列技术手册概述

    1. 产品简介


    HVGC-320系列是一款具有高可靠性的320瓦恒流模式LED驱动器,适用于广泛的照明应用。这些驱动器能够为LED提供稳定的电流,确保发光效果的一致性和长寿命。该系列产品适合用于室内和室外照明,如工业照明、商业照明和街道照明等。

    2. 技术参数


    HVGC-320系列的详细技术参数如下:
    - 型号:HVGC-320-700, HVGC-320-1050, HVGC-320-1400, HVGC-320-1750, HVGC-320-2100, HVGC-320-2800, HVGC-320-3500
    - 额定电流:从700mA到3500mA
    - 额定功率:320瓦
    - 输出电压范围:214~428V(HVGC-320-700),152.4~304.8V(HVGC-320-1050),76.2~152.4V(HVGC-320-1400)等
    - 输入电压范围:180~528VAC
    - 频率范围:47~63Hz
    - 功率因数:≥0.9(230VAC, 277VAC,全负载时)
    - 效率:≥93.5%
    - 冷启动电流:50A(480VAC,测量时920s,占额定电流的50%)
    - 总谐波失真:≤20%(全负载时)
    - 浪涌保护:线-地4KV,线-线2KV
    - 过温保护:自动恢复
    - 尺寸:2629043.8mm(长宽高)

    3. 产品特点和优势


    HVGC-320系列的主要特点是:
    - 高效节能:最高效率可达93.5%,满足能源节约需求。
    - 广泛的工作温度范围:-40℃至+80℃,适用于极端气候条件。
    - 高可靠性:具备短路、过载和过温保护功能。
    - 智能调光功能:支持通过0~10VDC电压、10V PWM信号或电阻进行调光。
    - 易于安装:提供详细的安装手册和连接图,方便客户安装。

    4. 应用案例和使用建议


    HVGC-320系列的典型应用包括:
    - 工业照明:工厂、仓库等大型空间照明。
    - 商业照明:商场、超市等室内商业场所照明。
    - 街道照明:城市道路、广场照明。
    使用建议:
    - 确保驱动器的散热良好,避免过热。
    - 使用时尽量避免在高湿度环境下长期运行。
    - 在进行调光操作时,注意不要将“DIM-”端子连接到“-V”端子,以防损坏驱动器。

    5. 兼容性和支持


    - 兼容性:HVGC-320系列与多种LED灯具兼容。
    - 支持服务:制造商提供详尽的技术支持和维护文档,可以通过访问制造商官方网站获取更多信息。

    6. 常见问题与解决方案


    - Q1:驱动器在低温下无法正常工作?
    - A1:请检查驱动器的环境温度是否符合工作要求,如需要可联系制造商提供低温适应性版本。

    - Q2:调光时输出电流不平稳?
    - A2:检查连接线是否正确无误,且调光信号是否稳定。

    7. 总结和推荐


    HVGC-320系列凭借其卓越的性能和可靠性,在多种应用场合中表现出色。它在效率、安全性和灵活性方面均优于同类产品,适用于广泛的照明需求。强烈推荐使用HVGC-320系列LED驱动器,以获得最佳的照明体验。

HVGC-320-3500A参数

参数
电流-输出2 -
电压-输出3 -
输出数量 1
最小输入电压 180V(AC)
负载调节 -
输出功率 320W
电压-输出1 -
电压-输出2 -
最大输入电压 528V(AC)
电流-输出1 3.5A
电压-输出4 -
长*宽*高 235.2mm*90mm*43.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HVGC-320-3500A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HVGC-320-3500A HVGC-320-3500A数据手册

HVGC-320-3500A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 121.576 ¥ 1017.4392
5+ $ 115.752 ¥ 968.6996
10+ $ 110.656 ¥ 926.0524
25+ $ 107.432 ¥ 899.0716
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1017.43
