首页  >  产品百科  >  HLG-150H-12

HLG-150H-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 150W 1 90V(AC) 305V(AC) 12.5A 导线安装,底座安装 204mm*68mm*38.8mm
供应商型号: SCE-HLG-150H-12
供应商: 海外现货
标准整包数: 1

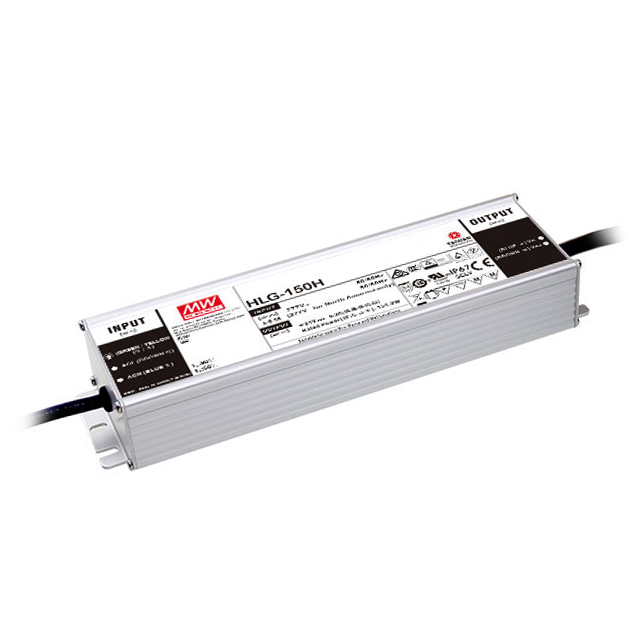

MEAN WELL/台湾明纬 开关电源 HLG-150H-12

HLG-150H-12概述

    HLG-150H系列150W恒压恒流LED驱动器

    产品简介


    HLG-150H系列是一款高性能的150W恒压恒流LED驱动器,适用于各种室内外照明需求。该驱动器具有高效率、宽输入电压范围(90-305VAC)以及出色的温度适应能力。它通过多种调光方法提供灵活性,非常适合用于各种LED灯具设计。

    技术参数


    - 输出电压: 12V、15V、20V、24V、30V、36V、42V、48V、54V
    - 额定电流: 7.5A~16.7A
    - 额定功率: 150W
    - 线性调整率: <2%
    - 负载调整率: ±2.5%(12V/15V)、±2%(20V/24V)、±1%(30V/36V)、±0.5%(42V/48V/54V)
    - 频率范围: 47~63Hz
    - 功率因数: ≥0.92 (满载时)
    - 效率: 最高达94%
    - 浪涌电流: ≤1.7A (115VAC)、≤0.75A (230VAC)、≤0.7A (277VAC)
    - 漏电流: <0.75mA (277VAC)
    - 安全标准: 符合EN55015、EN55032 (CISPR32) Class B、EN61000-3-2 Class C、EN61000-3-3、GB17743和GB17625.1、EAC TP TC 020
    - 温度范围: 工作温度-40°C~+90°C,储存温度-40°C~+80°C
    - 湿度范围: 工作湿度20%~95%RH,非冷凝状态;储存湿度10%~95%RH
    - 振动: 在10~500Hz条件下承受5G加速度,每个轴方向持续12分钟,周期为72分钟
    - MTBF: 最小192.2K小时(25°C下)
    - 尺寸: 228×68×38.8mm
    - 重量: 1.15kg

    产品特点和优势


    1. 高效能: 高达94%的转换效率,显著降低了能源消耗。
    2. 宽输入电压范围: 支持90~305VAC输入电压,适用于全球不同的电网标准。
    3. 耐高温设计: 能够在-40°C至+90°C的环境中稳定运行。
    4. 防水防尘: IP65/IP67防护等级,适合室内外多种应用场景。
    5. 多功能调光选项: 可通过0-10VDC、PWM信号或电阻进行调光,适应不同应用需求。

    应用案例和使用建议


    - 户外照明: HLG-150H适用于各种户外照明场景,如街道灯、广告牌等。
    - 室内照明: 适用于各种室内商业和住宅照明系统,提供灵活的调光控制。
    - 调光操作建议: 推荐直接连接到LED灯具,避免使用额外的驱动器,以提高系统的整体效率。

    兼容性和支持


    - 兼容性: 与大多数标准LED灯具兼容,提供多种输入电压和电流选择。
    - 技术支持: MEAN WELL提供详尽的技术文档和安装手册,方便用户快速部署和使用。

    常见问题与解决方案


    - Q: 如何进行调光操作?
    - A: 通过0-10VDC、PWM信号或电阻进行调光。建议直接连接到LED灯具,以提高系统的效率。

    - Q: 如何处理过热情况?
    - A: 在过温保护机制启动时,驱动器会自动关闭输出电压。当温度下降后,驱动器会自动恢复供电。

    总结和推荐


    HLG-150H系列是一款功能强大且可靠的LED驱动器,适用于广泛的室内外照明应用。其卓越的性能和高度的可靠性使其成为LED照明系统的理想选择。强烈推荐在需要高性能和多功能调光的项目中使用此产品。

HLG-150H-12参数

参数
电压-输出3 -
电流-输出1 12.5A
负载调节 -
电压-输出1 -
输出功率 150W
电流-输出2 -
最小输入电压 90V(AC)
电压-输出2 -
最大输入电压 305V(AC)
输出数量 1
电压-输出4 -
长*宽*高 204mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-150H-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-150H-12 HLG-150H-12数据手册

HLG-150H-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 468.347
5+ ¥ 452.7354
10+ ¥ 430.8572
20+ ¥ 415.2456
库存: 353
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 468.34
直接购买
加入购物车
