PWM-200-12DA2

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 200W 1 100V(AC) 305V(AC) 195mm*68mm*39.5mm
供应商型号: SCE-PWM-200-12DA2
供应商: 海外现货
标准整包数: 1

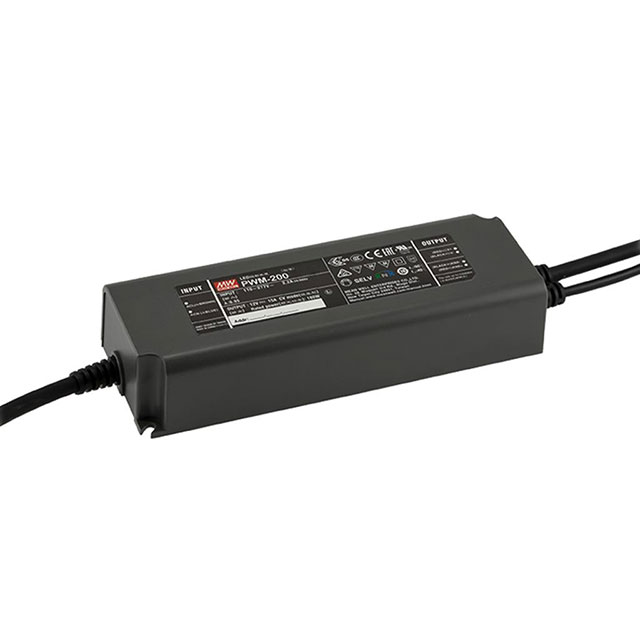

MEAN WELL/台湾明纬 开关电源 PWM-200-12DA2

PWM-200-12DA2概述

    PWM-200系列200W恒压PWM输出LED驱动器

    产品简介


    PWM-200系列是200W的AC/DC转换LED驱动器,具备恒压模式,并且采用PWM(脉宽调制)输出方式,适用于各种类型的LED灯带。PWM-200系列的设计可以在100~305VAC范围内工作,并提供不同额定电压(12V、24V、36V、48V)的不同型号,满足多样化的应用需求。凭借高达94%的能效,PWM-200系列不仅能够保持色彩温度的稳定性,还能确保亮度均匀,使其非常适合各类LED照明项目。

    技术参数


    - 输入电压范围:100~305VAC(142~431VDC)
    - 输出电压:可选12V、24V、36V、48V
    - 最大功率:200W
    - 工作效率:最高可达94%
    - 输入电流:
    - 115VAC下:2.2A
    - 230VAC下:1.1A
    - 277VAC下:0.9A
    - 输出电流:
    - PWM-200-12:2.2A
    - PWM-200-24:8.3A
    - PWM-200-36:5.55A
    - PWM-200-48:4.17A
    - 频率范围:47~63Hz
    - 功率因数:115VAC下>0.97;230VAC下>0.96;277VAC下>0.94(满载时)
    - 温度系数:±0.03%/℃(0~50℃)
    - 储存条件:工作温度范围为-40℃~+80℃,湿度范围为10~95%RH
    - 使用寿命:>50,000小时
    - 保护功能:短路保护、过温保护、过电压保护、浪涌保护
    - 兼容性:符合IEC 62386-101/102 DALI标准(仅限DA2型)
    - 认证:通过UL8750、CSA C22.2 No. 250.13-12、ENEC BS EN/EN61347-1、EN61347-2-13、EN62384独立认证,具有IP67防护等级

    产品特点和优势


    PWM-200系列LED驱动器具备多个显著的优势,使它在市场上具备强大的竞争力。其恒压模式和高效率设计使得色彩温度和亮度在各种环境下都能保持稳定。此外,该系列支持高达94%的工作效率,这使其在节能方面表现出色。其内置的过温、过电压和短路保护机制进一步提升了产品的可靠性和安全性。PWM-200系列还提供多种不同的额定电压和电流输出选项,从而适应各种不同的LED照明应用。

    应用案例和使用建议


    PWM-200系列被广泛应用于商业建筑、室内装饰、广告牌及路灯等多种场景。例如,在一个酒店的大堂照明项目中,PWM-200系列可以作为主驱动器,配合不同类型的灯具,实现灵活的调光控制。为了确保最佳效果,在安装过程中应遵循以下建议:
    1. 确保良好的通风,避免设备堆积。
    2. 连接电缆的电流容量应不低于驱动器的最大额定值。
    3. 使用防水连接器时,确保连接牢固,防止水分进入系统。
    4. 配备合适的调光控制器,以充分发挥PWM-200系列的调光功能。

    兼容性和支持


    PWM-200系列支持DALI标准(仅限DA2型),并且提供了全面的技术支持和维护服务。制造商提供长达五年的保修期,并且可以对复杂的应用环境进行重新资格认证。如需进一步的技术支持,用户可以通过制造商的网站获取详细信息和安装指南。

    常见问题与解决方案


    在使用PWM-200系列LED驱动器的过程中,用户可能会遇到一些常见问题。以下是几个典型问题及其解决方案:
    1. 无法启动
    - 检查电源输入是否正常。
    - 确认所有连接点是否紧固,无虚接。
    2. 输出电流不稳定
    - 检查负载是否匹配,确认没有超过驱动器的最大输出电流。
    - 检查周围环境温度是否过高,必要时进行降温处理。
    3. 保护机制触发
    - 确认是否存在过压、过温或短路情况。
    - 检查是否有外部电磁干扰,并采取相应措施屏蔽。

    总结和推荐


    总体而言,PWM-200系列LED驱动器以其高效能、高稳定性及广泛的适用性成为众多照明项目的首选。凭借其卓越的性能和丰富的保护机制,PWM-200系列在市场上的竞争力十分突出。强烈推荐此系列的产品给需要高性能LED驱动器的用户,无论是在商业还是家用场景中,PWM-200系列都将是一个理想的选择。

PWM-200-12DA2参数

参数
电压-输出2 -
电流-输出1 -
输出功率 200W
电压-输出1 -
负载调节 -
电压-输出4 -
最小输入电压 100V(AC)
电流-输出2 -
电压-输出3 -
最大输入电压 305V(AC)
输出数量 1
长*宽*高 195mm*68mm*39.5mm
零件状态 在售
包装方式 盒装

PWM-200-12DA2数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PWM-200-12DA2 PWM-200-12DA2数据手册

PWM-200-12DA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
