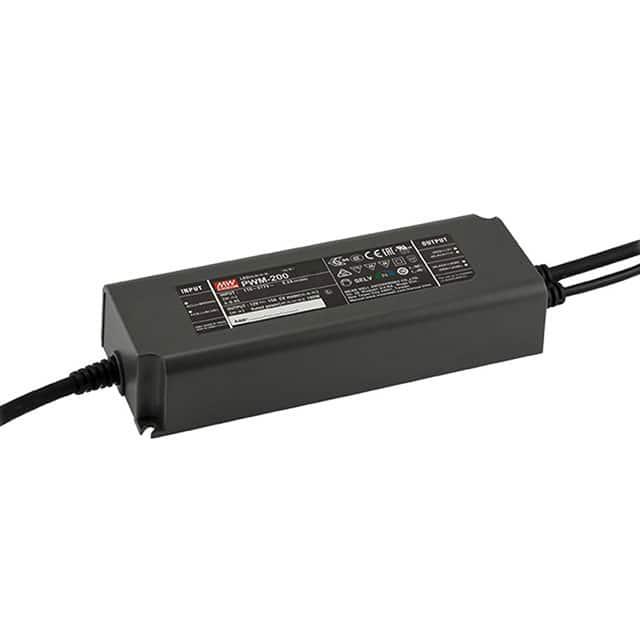

PWM-200-36DA2

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 200W 1 100V(AC) 305V(AC) 195mm*68mm*39.5mm
供应商型号: SCE-PWM-200-36DA2
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 PWM-200-36DA2

PWM-200-36DA2概述

    PWM-200系列200W恒压PWM输出LED驱动器技术手册

    产品简介


    PWM-200系列是专为LED照明设计的200W恒压PWM输出型驱动器。它采用恒压模式运行,配备PWM风格输出,可确保色彩温度和亮度的均匀性,适用于各种LED灯条的应用。PWM-200系列的工作电压范围为100~305VAC,提供不同额定电压(12V、24V、36V、48V)的型号,具有高达94%的效率,并能在宽广的工作温度范围内稳定运行(-40℃~+85℃)。

    技术参数


    1. 输入参数
    - 输入电压范围:100~305VAC
    - 频率范围:47~63Hz
    - 功率因数(典型值):PF>0.97/115VAC, PF>0.96/230VAC, PF>0.94/277VAC
    - 输入浪涌电流:最大65A
    - 漏电流:≤0.75mA/277VAC
    - 隔离耐压:I/P-O/P: 3.75KVAC; I/P-DA: 1.5KVAC; O/P-DA:1.5KVAC
    2. 输出参数
    - 输出电压:12V/24V/36V/48V
    - 输出电流:2.2A/8.3A/5.55A/4.17A
    - 输出功率:180W/199.2W/199.8W/200.1W
    - 效率(典型值):92%~94%
    - 工作温度范围:-40℃~+85℃
    3. 环境参数
    - 工作湿度:20~95%RH,无冷凝
    - 存储温度和湿度:-40℃~+80℃,10%~95%RH
    - 振动:10~500Hz,5G,12分钟/周期,每轴各72分钟
    4. 保护措施
    - 过载保护:自动恢复
    - 过电压保护:自动恢复
    - 过温保护:自动恢复

    产品特点和优势


    PWM-200系列的最大特点是高效能和高稳定性。它的效率最高可达94%,并且能够长期稳定运行。另外,PWM-200系列还提供了多种调光选项,包括0~10V直流信号、10V PWM信号以及电阻调光,这些特性使其在各种复杂环境下都能表现出色。它还具备电磁兼容性和安全标准认证,可以满足各类严格的法规要求。

    应用案例和使用建议


    PWM-200系列广泛应用于LED灯条、室内照明、装饰照明、架构照明和嵌入式照明等场合。对于需要精确控制亮度和颜色温度的应用,PWM-200系列特别适合。使用时应注意散热和通风,确保不会超过额定温度限制。在安装过程中,应选择合适的电缆并保持适当的电缆长度以避免电压降。此外,在长时间未使用的情况下,建议定期进行通电测试以确保正常运行。

    兼容性和支持


    PWM-200系列与大多数常用的LED灯条兼容,支持DALI协议,符合IEC62386标准。厂商提供了详细的技术支持和维护服务,包括2年质保和MTBF(平均故障间隔时间)超过2235.6K小时的保障。此外,用户还可以访问厂商官网获取更多使用指南和技术文档。

    常见问题与解决方案


    1. 问题:系统无法启动
    - 解决方案:检查电源连接是否正确,确保输入电压和频率范围符合要求。
    2. 问题:调光功能不正常
    - 解决方案:确认调光控制器是否与PWM-200系列兼容,并且调整到正确的调光设置。
    3. 问题:设备过热
    - 解决方案:检查安装环境是否通风良好,必要时减少负载或增加散热措施。

    总结和推荐


    PWM-200系列是一款高效稳定的LED驱动器,适用于各种商业和住宅照明应用。其卓越的性能和广泛的适用性使其在市场上具有较强的竞争力。尽管价格略高于普通LED驱动器,但考虑到其长寿命和高性能,PWM-200系列是非常值得推荐的产品。对于追求高品质照明体验的用户来说,PWM-200系列是一个不错的选择。

PWM-200-36DA2参数

参数
负载调节 -
电压-输出1 -
电压-输出3 -
输出功率 200W
电流-输出2 -
最小输入电压 100V(AC)
最大输入电压 305V(AC)
电流-输出1 -
输出数量 1
电压-输出2 -
电压-输出4 -
长*宽*高 195mm*68mm*39.5mm
零件状态 在售
包装方式 盒装

PWM-200-36DA2数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PWM-200-36DA2 PWM-200-36DA2数据手册

PWM-200-36DA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 572.9005
5+ ¥ 553.8807
10+ ¥ 527.0552
20+ ¥ 508.0355
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 572.9
直接购买
加入购物车
