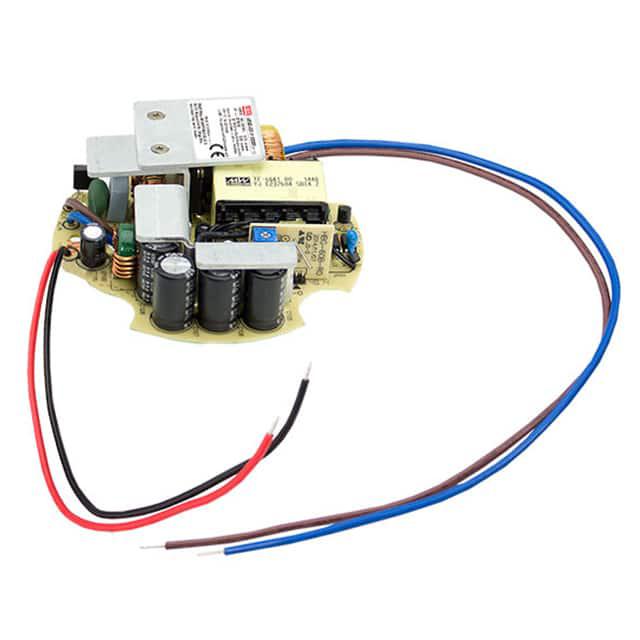

HBG-60-1050P

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 58W 1 90V(AC) 295V(AC) 1.05A 底座安装 26mm(高度)
供应商型号: HBG-60-1050P
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HBG-60-1050P

HBG-60-1050P概述

    60W 单输出 LED 驱动电源技术手册

    1. 产品简介


    60W 单输出 LED 驱动电源(HBG-60 系列)是一种高效能的电源供应器,专为满足现代照明系统的严格要求而设计。这些驱动电源主要应用于 LED 照明系统中,如商业、工业和住宅建筑的室内照明。它们的特点在于高效率、宽电压范围和紧凑的设计,使得它们能够适用于各种不同的应用场景。

    2. 技术参数


    | 参数 | 型号 | HBG-60-1050 | HBG-60-1400 | HBG-60-2100 |

    | 额定电流 | - | 1050mA | 1400mA | 2100mA |
    | 电流精度 | - | ±5.0% | ±5.0% | ±5.0% |
    | 额定功率 | - | 57.75W | 60.2W | 60.9W |
    | 输入电压范围 | - | 90 ~ 295VAC | 127 ~ 417VDC| 90 ~ 295VAC |
    | 输入频率范围 | - | 47 ~ 63Hz | 47 ~ 63Hz | 47 ~ 63Hz |
    | 功率因数 | - | PF>0.97 | PF>0.95 | PF>0.9 |
    | 效率 | - | 90% | 89% | 89% |
    | 输入电流 | - | 0.7A/115VAC | 0.4A/230VAC | 0.3A/277VAC |
    | 启动电流 | - | <0.75mA/240VAC | - | - |
    | 工作温度 | - | -40 ~ +70°C (请参阅“降额曲线”) | -40 ~ +70°C (请参阅“降额曲线”) | -40 ~ +70°C (请参阅“降额曲线”) |
    | 工作湿度 | - | 20 ~ 95%RH (非冷凝) | 20 ~ 95%RH (非冷凝) | 20 ~ 95%RH (非冷凝) |
    | 存储温度、湿度 | - | -40 ~ +80°C,10 ~ 95%RH | -40 ~ +80°C,10 ~ 95%RH | -40 ~ +80°C,10 ~ 95%RH |

    3. 产品特点和优势


    HBG-60 系列驱动电源的主要优势包括:
    - 高效率:最高可达 90%,适合广泛的应用场景。
    - 宽输入电压范围:支持 90 ~ 295VAC,确保在多种电源环境下稳定运行。
    - 紧凑设计:体积小巧,易于安装和布线。
    - 可靠性高:通过多项安全标准认证(EN55015, GB17743, GB17625.1, EN61000-3-2 Class C),保障长时间运行的安全性。
    - 宽电流调节范围:提供广泛的电流调整范围,以适应不同负载需求。

    4. 应用案例和使用建议


    HBG-60 系列广泛应用于商业、工业和住宅照明系统。对于需要高亮度且稳定工作的场景,该系列驱动电源特别适用。例如,在大型商场、工厂车间和酒店等场所的LED照明系统中,HBG-60 系列能够提供稳定可靠的电力支持。
    使用建议:
    - 散热设计:由于工作温度范围较广,安装时需注意散热设计,避免过热影响使用寿命。
    - 电缆选择:建议使用具有较高耐温等级和柔韧性的电缆,以减少长期运行中的损坏风险。
    - 防水措施:在潮湿或户外环境中使用时,应采取适当的防水措施。

    5. 兼容性和支持


    HBG-60 系列驱动电源在设计时考虑了与市场上主流LED灯具的兼容性。如果在应用过程中遇到任何不兼容问题,用户可以通过联系厂商获取技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源启动困难 | 检查输入电压是否在规定范围内,确认连接是否正确。 |
    | 输出电压不稳定 | 检查负载是否超出范围,适当调整负载。 |
    | 温度过高 | 确保良好的散热条件,避免长时间满载运行。 |
    | 灯具闪烁 | 检查电路连接是否稳固,更换可能损坏的LED灯泡。 |

    7. 总结和推荐


    综上所述,HBG-60 系列单输出 LED 驱动电源凭借其高效、可靠和多功能的特点,非常适合用于各种LED照明系统。它不仅能够提供稳定的电力支持,还能在多种环境条件下正常工作。因此,我们强烈推荐此系列产品给需要高性能LED驱动电源的用户。

HBG-60-1050P参数

参数
电压-输出3 -
电流-输出2 -
电流-输出1 1.05A
电压-输出4 -
最小输入电压 90V(AC)
电压-输出2 -
负载调节 -
最大输入电压 295V(AC)
电压-输出1 -
输出数量 1
输出功率 58W
长*宽*高 26mm(高度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HBG-60-1050P数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HBG-60-1050P HBG-60-1050P数据手册

HBG-60-1050P封装设计

查看详情并下载
Symbol
Footprint
3D Model
