首页  >  产品百科  >  HLG-320H-C2100DA

HLG-320H-C2100DA

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 319W 1 90V(AC) 305V(AC) 225.2mm*90mm*43.8mm
供应商型号: SCE-HLG-320H-C2100DA
供应商: 海外现货
标准整包数: 1

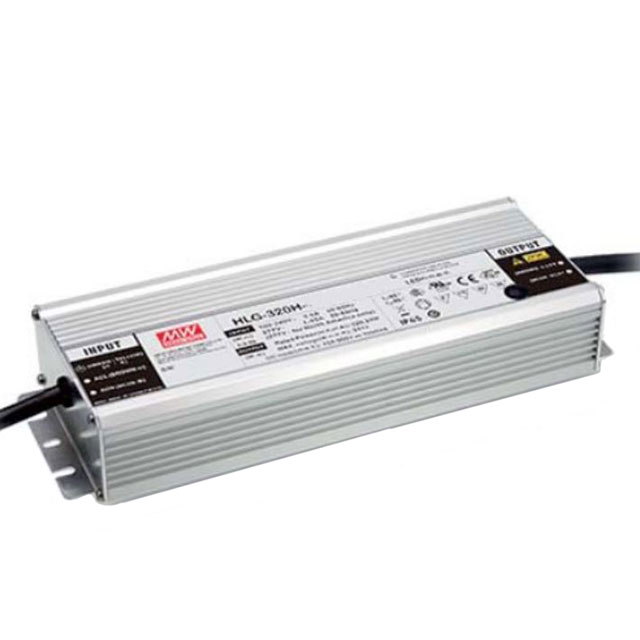

MEAN WELL/台湾明纬 开关电源 HLG-320H-C2100DA

HLG-320H-C2100DA概述

    HLG-320H-C系列320W恒流模式LED驱动器技术手册

    1. 产品简介


    HLG-320H-C系列是一款320W的恒流模式LED驱动器,专为高功率LED灯具设计。该驱动器的主要功能是提供稳定且可调节的电流输出,以确保LED灯具在各种工作条件下的稳定运行。它广泛应用于商业照明、街道照明、隧道照明等大型公共和商业设施中。

    2. 技术参数


    - 额定电流:3.5A / 115VAC;1.65A / 230VAC;1.45A / 277VAC
    - 电流精度:±5%
    - 电流纹波:最大5.0% @ 额定电流
    - 额定功率:320W
    - 电流调整范围:350mA ~ 3500mA
    - 效率(典型值):高达94%
    - 启动时间:1000ms / 115VAC 或 500ms / 230VAC
    - 频率范围:47 ~ 63Hz
    - 输入电压范围:90 ~ 305VAC
    - 浪涌保护:线-地4KV,线-线2KV(符合EN61000-4标准)
    - 防护等级:IP65/IP67
    - 工作温度:-40 ~ +85℃
    - 存储温度、湿度:-40 ~ +80℃,10 ~ 95%RH(非凝露)

    3. 产品特点和优势


    HLG-320H-C系列具有以下特点和优势:
    - 高可靠性:在极端环境下依然能够保持稳定的工作性能。
    - 高效节能:高达94%的工作效率使得能源消耗更少。
    - 多功能调光功能:支持通过0 ~ 10VDC信号、PWM信号或电阻进行调光,适应不同的应用需求。
    - 良好的兼容性:适用于多种类型的LED模块,安装方便。

    4. 应用案例和使用建议


    - 商业照明:在购物中心、办公室、商场等场所使用,能够满足不同时间段的照明需求。
    - 街道照明:适用于城市道路照明系统,可根据时间和天气变化自动调节亮度。
    - 隧道照明:在隧道中安装,保证夜间和恶劣天气条件下足够的光照强度。
    使用建议:
    - 安装时确保驱动器的环境温度不超过85℃。
    - 确保驱动器与电源和负载之间的连接正确无误。
    - 在调光过程中,注意不要将DIM-端子与-V端子直接连接,否则可能损坏驱动器。

    5. 兼容性和支持


    HLG-320H-C系列适用于不同类型的LED模块,并且可以通过调整DIM+和DIM-端子的输入实现调光功能。如果在安装或使用过程中遇到兼容性问题,可以联系厂商获取技术支持。

    6. 常见问题与解决方案


    - 问题一:电源无法正常启动。
    - 解决方法:检查输入电压是否在允许范围内,并确认所有接线都正确无误。
    - 问题二:调光不均匀。
    - 解决方法:确认输入信号的电压和频率都在驱动器规定的范围内。

    7. 总结和推荐


    HLG-320H-C系列320W恒流模式LED驱动器以其出色的稳定性和高效率在市场上表现出色。它广泛应用于各类商业和公共设施照明,能够有效提升照明系统的整体性能。因此,我强烈推荐这款产品用于大型照明项目。

HLG-320H-C2100DA参数

参数
电压-输出2 -
输出数量 1
输出功率 319W
最小输入电压 90V(AC)
电流-输出1 -
最大输入电压 305V(AC)
电压-输出1 -
电压-输出3 -
负载调节 -
电压-输出4 -
电流-输出2 -
长*宽*高 225.2mm*90mm*43.8mm
零件状态 在售
包装方式 盒装

HLG-320H-C2100DA数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-320H-C2100DA HLG-320H-C2100DA数据手册

HLG-320H-C2100DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 949.8868
5+ ¥ 918.2239
10+ ¥ 873.9178
20+ ¥ 842.2549
库存: 32
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 949.88
直接购买
加入购物车
