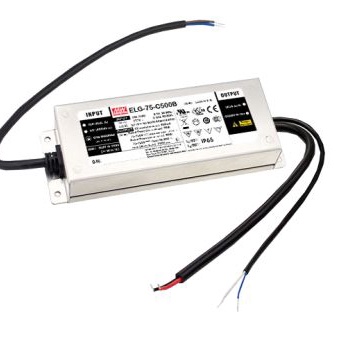

ELG-75-C700B-3Y

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 75W 1 100V(AC) 305V(AC) 螺纹安装 156mm*63mm*35.5mm
供应商型号: TW-ELG-75-C700B-3Y
供应商: 期货订购
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 ELG-75-C700B-3Y

ELG-75-C700B-3Y概述

    60~75W Constant Current Mode LED Driver ELG-75-C 系列技术手册

    1. 产品简介


    ELG-75-C系列是一款具有恒流模式的LED驱动器,适用于多种功率需求。该系列产品能够输出稳定的电流,驱动LED灯具。产品设计主要用于商业照明、工业照明和户外照明等领域,满足各种复杂的工作环境要求。

    2. 技术参数


    | 参数 | 值 |
    | : | : |
    | 额定功率 | 60W 至 75W |
    | 输出电流范围 | 175mA 至 1400mA |
    | 电压范围 | 输入:100VAC 至 305VAC |
    输出:224V 至 114V |
    | 工作频率 | 47~63Hz |
    | 功率因数 | 0.92 至 0.97 |
    | 效率 | 最高可达91% |
    | 启动时间 | 小于0.75毫秒 |
    | 工作温度 | -40°C 至 +85°C |
    | 存储温度 | -40°C 至 +85°C |

    3. 产品特点和优势


    ELG-75-C系列拥有以下几点独特的优势:
    - 高效节能:最高效率达到91%,降低能耗。
    - 宽输入电压范围:支持100VAC至305VAC输入,适应不同地区的电网标准。
    - 高可靠性:通过多项安全标准认证,确保长期稳定运行。
    - 灵活的调光功能:支持0-10VDC、PWM信号和电阻调光,可轻松集成到现有系统中。
    - 内置过温保护:当温度超过设定值时自动关机,防止损坏。

    4. 应用案例和使用建议


    ELG-75-C系列适用于各类大型商业建筑、室外广告牌、工厂车间等场所的照明。根据实际使用情况,建议在安装前仔细阅读安装手册,并确保与其它电子设备的良好兼容性。例如,在商业大楼中,可以将该驱动器用于走廊、楼梯间及办公区域的LED灯具;在工厂车间内,可以用于生产区域和仓储区的LED照明。

    5. 兼容性和支持


    该产品支持常见的输入连接方式,并且提供多种接口配置以匹配不同的电路需求。厂商提供了详尽的技术支持和维护文档,确保客户在使用过程中获得最佳体验。同时,用户可以通过官方网站获取更多技术支持和培训资源。

    6. 常见问题与解决方案


    - 问题1:驱动器无法正常启动。
    - 解决方案:检查输入电源电压是否符合产品要求;确认所有接线正确无误。
    - 问题2:输出电流不稳定。
    - 解决方案:检查负载状态,确保负载不会超出驱动器的最大承受范围。
    - 问题3:温度过高导致驱动器停机。
    - 解决方案:降低环境温度,确保良好的散热条件;检查通风孔是否堵塞。

    7. 总结和推荐


    总体而言,ELG-75-C系列是一款高性能、多功能且易于使用的LED驱动器,特别适合商业和工业应用。凭借其高效率、宽电压范围和高可靠性,它在市场上具备很强的竞争力。强烈推荐给需要稳定、高效照明解决方案的应用场合。如果您对具体型号的需求有任何疑问,建议联系MEAN WELL获取详细信息和支持。

ELG-75-C700B-3Y参数

参数
电流-输出2 -
最小输入电压 100V(AC)
负载调节 -
电压-输出2 -
输出数量 1
最大输入电压 305V(AC)
电流-输出1 -
输出功率 75W
电压-输出3 -
电压-输出1 -
电压-输出4 -
长*宽*高 156mm*63mm*35.5mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

ELG-75-C700B-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-75-C700B-3Y ELG-75-C700B-3Y数据手册

ELG-75-C700B-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
