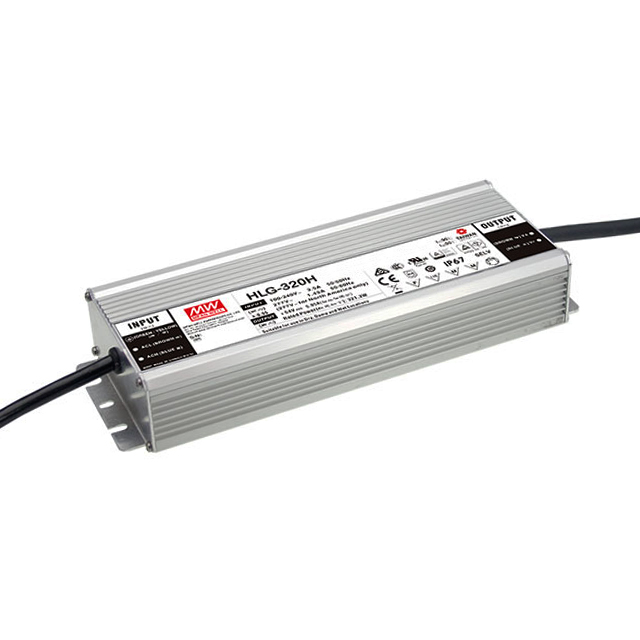

HLG-320H-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 264W 1 90V(AC) 305V(AC) 22A 导线安装,底座安装 225.2mm*90mm*43.8mm
供应商型号: TW-HLG-320H-12
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HLG-320H-12

HLG-320H-12概述


    产品简介


    HLG-320H系列是一款320W恒定电压和恒定电流的LED驱动器。它主要用于LED照明系统,提供可靠的电源解决方案。产品具有多种型号,适用于不同的电压需求(从12V到54V)。此系列不仅满足室内照明需求,还适用于室外的严苛环境,例如通过IP67/IP65的防护等级使其适应于户外场景。

    技术参数


    基本规格
    - 输入电压范围: 90 ~ 305VAC
    - 输出电压: 12V, 15V, 20V, 24V, 30V, 36V, 42V, 48V, 54V
    - 额定功率: 320W
    - 最大输出电流: 27A(根据不同型号)
    - 效率: 高达95%
    - 工作温度: -40 ~ +90°C
    - 存储温度: -40 ~ +80°C
    电气特性
    - 线性调节率: < 0.75%
    - 负载调节率: ±3%
    - 启动时间: 2500ms, 上升时间: 80ms
    - 峰值电流限制: 70A
    - 浪涌保护: 线对地4kV,线对线2kV

    产品特点和优势


    HLG-320H系列的最大优势在于其高效率和宽泛的工作温度范围。高达95%的效率意味着能显著减少能源浪费和热量产生。同时,由于采用了无风扇设计,在-40至+90°C的宽温范围内能够稳定运行。此外,其多种调整方式(如通过内置电位器调整输出电流)使得该系列产品具备高度的设计灵活性。

    应用案例和使用建议


    HLG-320H系列广泛应用于各种LED照明系统中,比如路灯、商业照明和家庭照明。实际应用中,可以通过调整PWM信号或电阻来实现亮度控制。建议在设计系统时,优先考虑直接连接LED,避免使用额外的驱动器,从而简化电路并提高效率。

    兼容性和支持


    HLG-320H系列符合多项国际安全标准,包括EN55015, EN61000-3-2, EN61000-3-3等,确保了其在全球范围内的适用性。此外,制造商提供了详尽的技术文档和支持服务,用户可通过访问制造商网站获得进一步的帮助和指导。

    常见问题与解决方案


    - 问题: 在低温环境下启动困难。
    - 解决办法: 确保驱动器的工作温度不低于-40°C。如果需要在更低温度下工作,可能需要采取额外的预热措施。

    - 问题: 输出电流不稳定。
    - 解决办法: 检查输入电压是否在允许范围内,并确认负载是否超过了最大额定值。如果仍有问题,请参考制造商提供的技术文档或联系技术支持。

    总结和推荐


    总体来看,HLG-320H系列是一个非常优秀的LED驱动器选择,尤其适合要求高效、稳定、低功耗的应用场合。凭借其出色的性能指标和广泛的适用性,该产品在市场上具有很强的竞争力。对于寻求高性能LED照明解决方案的工程师和设计师来说,HLG-320H系列无疑是一个值得考虑的选择。

HLG-320H-12参数

参数
电压-输出3 -
电压-输出2 -
电流-输出1 22A
电压-输出1 -
最大输入电压 305V(AC)
最小输入电压 90V(AC)
输出数量 1
输出功率 264W
负载调节 -
电压-输出4 -
电流-输出2 -
长*宽*高 225.2mm*90mm*43.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-320H-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-320H-12 HLG-320H-12数据手册

HLG-320H-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
