首页  >  产品百科  >  LPF-60D-30

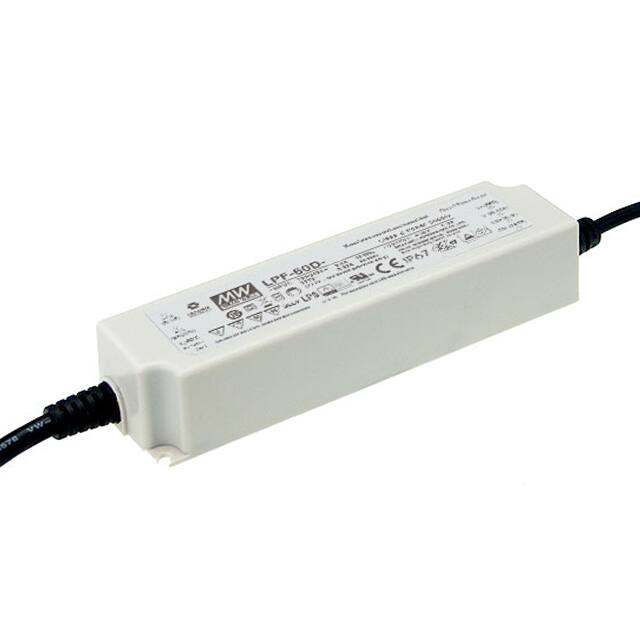

LPF-60D-30

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源 , 60W, IP67, 可调光
供应商型号: TW-LPF-60D-30
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 LPF-60D-30

LPF-60D-30概述

    LPF-60D系列恒流模式LED驱动器技术手册

    一、产品简介


    LPF-60D系列是一款高效能、恒流模式的LED驱动器,适用于各种LED照明系统。该驱动器采用先进的设计,能够提供稳定的输出电流,并具备高效率、高功率因数和低谐波失真等优势。其主要应用领域包括商业照明、工业照明、景观照明等需要高可靠性和高性能的场景。

    二、技术参数


    | 参数项 | 描述 |

    | 输入电压范围 | 90~305VAC,127~431VDC |
    | 频率范围 | 47~63Hz |
    | 功率因数 | ≥0.92(满载) |
    | 效率 | ≥90%(典型值) |
    | 输入电流 | ≤0.8A / 115VAC;≤0.4A / 230VAC;≤0.32A / 277VAC |
    | 泄漏电流 | <0.75mA / 240VAC |
    | EMC抗扰度 | 符合EN55015、EN61000-3-2 Class C(60%负载时);EN61000-3-3 ≧,GB17743和GB17625.1,EAC TP TC 020 |
    | 工作温度 | -40 ~ +80℃ |
    | 工作湿度 | 20~95% RH 非冷凝 |
    | 存储温度湿度 | -40 ~ +80℃,10~95% RH 非冷凝 |
    | 温度系数 | ±0.03%/℃(0~50℃) |
    | 振动测试 | 10~500Hz,5G,12min/周期,沿X、Y、Z轴各方向测试72分钟 |
    | MTBF(平均无故障时间) | ≥1202.9K小时(Telcordia SR-332);≥396.7K小时(MIL-HDBK-217F) |

    三、产品特点和优势


    - 恒流控制:LPF-60D系列在恒流模式下运行,确保LED灯具的亮度稳定且均匀。
    - 高效节能:高达90%的工作效率,可有效减少能源消耗。
    - 高功率因数:功率因数大于0.92,符合国际标准要求。
    - 低谐波失真:总谐波失真(THD)小于20%,确保电源质量。
    - 宽输入电压范围:适应全球不同电网电压需求。
    - 环境适应性强:能在广泛的温度和湿度条件下正常工作。
    - 高可靠性:符合严格的EMC和安全标准,保证长期可靠运行。

    四、应用案例和使用建议


    LPF-60D系列LED驱动器广泛应用于商场、工厂、建筑内外部照明等领域。在实际应用中,建议:
    - 在潮湿环境中使用时,注意安装防水保护措施。
    - 定期检查连接线缆及接头,确保连接稳固。
    - 在极端温度环境下,考虑额外的散热措施以延长使用寿命。

    五、兼容性和支持


    - 兼容性:LPF-60D系列可与其他电子元器件或设备兼容使用。如有兼容性问题,请联系制造商。
    - 支持和维护:制造商提供详尽的技术支持和维护服务,包括产品保修和售后咨询。

    六、常见问题与解决方案


    1. Q:启动时出现过热现象?
    - A:请检查系统冷却措施是否到位,适当增加散热装置。
    2. Q:设备频繁重启?
    - A:确认输入电压稳定,并检查负载是否过重。必要时调整负载或更换驱动器。
    3. Q:输出电流波动较大?
    - A:请检查电源输入是否稳定,调整外部电路以减少干扰。

    七、总结和推荐


    LPF-60D系列恒流模式LED驱动器凭借其卓越的性能指标和广泛应用场景,成为市场上备受青睐的产品之一。其高效的能源利用和优良的稳定性,使其非常适合于各种需要高可靠性LED照明系统的应用场合。综合考虑其性能和适用范围,强烈推荐使用LPF-60D系列LED驱动器。

LPF-60D-30参数

参数
负载调节 -
输出功率 60W
电流-输出1 2A
电压-输出3 -
最小输入电压 90V(AC)
输出数量 1
电压-输出4 -
电流-输出2 -
最大输入电压 305V(AC)
电压-输出1 -
电压-输出2 -
长*宽*高 162.5mm*43mm*32mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LPF-60D-30数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LPF-60D-30 LPF-60D-30数据手册

LPF-60D-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 140
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 140
直接购买
加入购物车
