QP-320D

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 316W开关电源, 5 V dc, ±12 V dc, ±24 V dc输出电压 2 A, 3 A, 10 A, 20 A输出电流, 4输出点
供应商型号: TW-QP-320D
供应商: 国内现货
标准整包数: 1

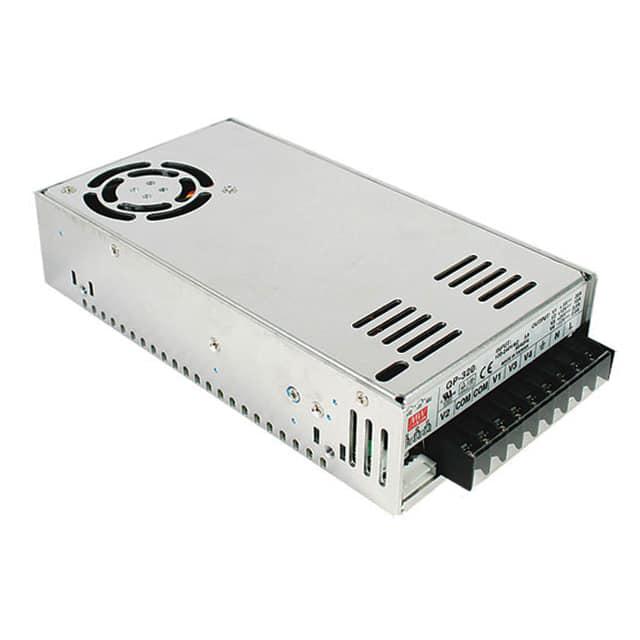

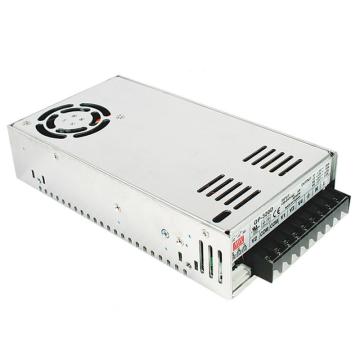

MEAN WELL/台湾明纬 开关电源 QP-320D

QP-320D概述

    QP-320系列电子元器件技术手册解析

    一、产品简介


    QP-320系列是一款高性能四输出电源模块,具备功率因数校正(PFC)功能。该系列模块提供了多个直流电压输出选项,包括5V、12V、15V、24V和负电压输出,如-12V和-15V。它们广泛应用于通信设备、医疗设备、工业自动化设备等领域,为各种电子设备提供稳定可靠的电源支持。

    二、技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 90 ~ 264VAC (127 ~ 370VDC) |
    | 额定电流 | 20A(5V和12V通道),10A(15V通道),8A(24V通道),3A(负电压通道) |
    | 峰值电流 | ≤20A, 1ms (根据具体型号) |
    | 输出功率 | 320W |
    | 纹波噪声 | ≤100mVp-p(5V和12V通道),≤150mVp-p(其他通道) |
    | 输出电压调整范围 | 5V:2.5 ~ 20A;12V:0 ~ 10A;15V:0 ~ 10A;24V:0.2 ~ 5A;负电压:0.2 ~ 2A |
    | 输出电压精度 | 5V和12V通道:±3.0%;15V和24V通道:±2.0%;负电压通道:±1.6% |
    | 输入效率 | 83% |
    | 工作温度范围 | -10 ~ +70°C |
    | 振动测试 | 10 ~ 500Hz, 2G, 10min/1cycle, 60min each along X, Y, Z axes |
    | 噪声标准 | 符合EN55032 (CISPR32) Class B 和 EN61000-3-2,-3 标准 |

    三、产品特点和优势


    QP-320系列具有以下显著特点和优势:
    1. 多输出能力:提供多种电压输出,适用于多种设备需求。
    2. 高效率:输入效率高达83%,保证了较低的能耗损失。
    3. 高可靠性:符合UL60950-1和TUV EN60950-1安全标准。
    4. 良好的温度稳定性:宽广的工作温度范围及抗振动设计使其在恶劣环境下仍能保持稳定。
    5. 高精度调节:通过精准的电压调整机制确保稳定的输出电压。

    四、应用案例和使用建议


    应用场景:QP-320系列电源模块广泛应用于电信基站、医疗设备、工业自动化控制等场景,特别是在需要多个稳定电压输出的设备中表现优异。
    使用建议:
    1. 环境条件:建议在环境温度不超过70°C的条件下使用,以避免过热风险。
    2. 通风散热:确保设备周围有足够的通风空间,以帮助散热,防止过热。
    3. 接线注意事项:在连接外部设备时,确保正确且稳固地安装各连接端子,避免虚焊或松动。

    五、兼容性和支持


    兼容性:该系列电源模块采用标准化接口设计,可轻松与其他电子元件或设备集成。其配套的CN2直流输出连接器与常见的JST S6B-XH-A-1连接器相兼容。
    支持与维护:制造商提供详尽的技术文档和支持服务,包括详细的安装指南和故障排除指南,有助于快速解决问题并提高系统运行效率。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在正常范围内,调整输出电压调整电位器以达到所需电压。 |
    | 过载保护启动 | 减少负载,确保设备总功耗低于额定值。 |
    | 纹波噪声过高 | 更换滤波电容或增加额外的滤波电路。 |

    七、总结和推荐


    综上所述,QP-320系列四输出电源模块凭借其强大的性能和多样化的应用能力,在同类产品中脱颖而出。其出色的可靠性和稳定性使其成为各种应用场景的理想选择。对于需要稳定、高效电源供应的设备,强烈推荐使用QP-320系列。

QP-320D参数

参数
最大输入电压 264V(AC),370V(DC)
电压-输出1 5V
电压-输出3 24V
电流-输出1 20A
电压-输出2 12V
负载调节 2%,3%,6%,8%
最小输入电压 90V(AC),127V(DC)
输出数量 4
电流-输出2 10A
输出功率 316W
电压-输出4 2 A
长*宽*高 215mm*115mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QP-320D数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 QP-320D QP-320D数据手册
