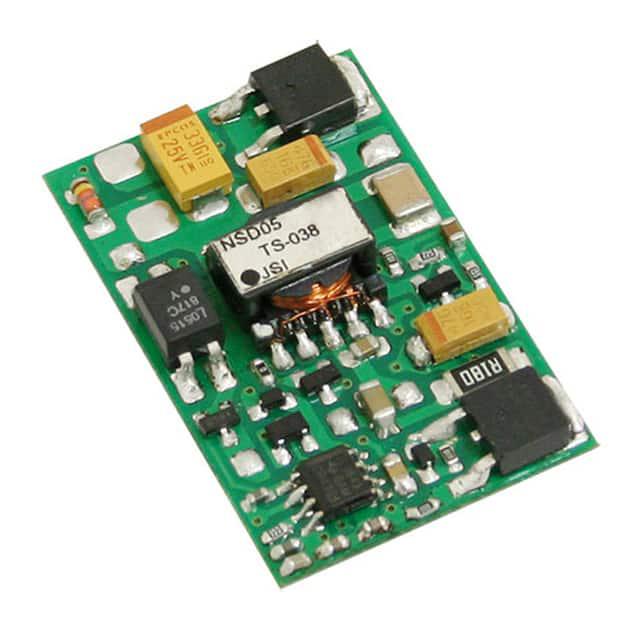

NSD05-48S12

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: DC,Fixed 1 12V 72V 18V 通孔安装 40.6mm*25.4mm*8.3mm
供应商型号: SCE-NSD05-48S12
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 DC-DC稳压器 NSD05-48S12

NSD05-48S12概述

    电子元器件产品技术手册概述

    1. 产品简介


    NSD05-S系列是一款高效、稳定的DC-DC转换器,适用于广泛的工业应用。它采用单输出调节设计,具备出色的电气特性和可靠性。本系列的主要功能包括稳压输出、隔离电压、过载保护及短路保护,能够满足各种苛刻的工作环境需求。NSD05-S系列广泛应用于通信设备、工业自动化控制、电力系统以及医疗设备等领域。

    2. 技术参数


    以下是NSD05-S系列的技术参数:
    | 参数名称 | 值 |

    | 输入电压范围 | 9.2 ~ 36VDC |
    | 输出电压(型号:NSD05-12S3) | 3.3V |
    | 输出电流(型号:NSD05-12S3) | 1.2A |
    | 额定功率 | 5W |
    | 输出电容负载(最大) | 1000uF |
    | 纹波与噪声(最大) | 75mVp-p |
    | 线性调节率 | ±2.0% max |
    | 负载调节率 | ±1.0% |
    | 效率(典型值) | 72% ~ 85% |
    | 工作温度范围 | -25 ~ +70℃ |
    | 存储温度范围 | -40 ~ +85℃ |
    | 湿度范围 | 0% ~ 95% RH |
    | 温度系数 | ±0.03%/℃ (0~60℃) |
    | MTBF(最小值) | 914.4K 小时 |
    | 尺寸(长x宽x高) | 40.625.48.3mm |
    | 重量 | 0.007Kg |

    3. 产品特点和优势


    NSD05-S系列的主要优势包括:
    - 高效率:高达85%,适合长时间稳定运行。
    - 宽输入电压范围:适用于多种供电条件。
    - 紧凑尺寸:便于在狭小空间内安装和布线。
    - 高可靠性:内置多种保护机制,确保在恶劣环境下稳定工作。
    - 高隔离度:有效防止输入和输出之间的干扰。
    - 高稳定性:负载调节率和线性调节率优异,提供精确稳定的输出电压。

    4. 应用案例和使用建议


    应用案例
    - 通信设备:用于路由器、交换机等设备的电源供应。
    - 工业自动化控制:用于工业机器人、传感器网络的供电。
    - 医疗设备:用于各种医疗仪器的稳定电源供应。
    使用建议
    - 环境适应性:确保工作环境温度和湿度在规定的范围内,避免高温高湿环境对产品造成损坏。
    - 散热设计:合理布置散热通道,避免热量积聚导致过热保护触发。
    - 接口连接:按照手册指引正确连接各引脚,确保电气连接可靠。
    - 负载管理:根据实际负载情况调整电源配置,避免过载。

    5. 兼容性和支持


    NSD05-S系列与市场上主流的电子设备和控制器兼容,如CMOS或TTL逻辑电路。厂商提供了详尽的技术支持和维护服务,包括但不限于技术支持热线、在线文档下载、售后维修等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,负载是否超限。若为负载原因,则适当减少负载。 |
    | 无输出电压 | 检查输入电压是否正常,检查接线是否有误。 |
    | 发生过载或短路保护 | 排除过载或短路故障后,重新上电,设备将自动恢复。 |
    | 温度过高 | 改善散热设计,确保通风良好。 |

    7. 总结和推荐


    NSD05-S系列以其高效率、高可靠性、宽输入电压范围和紧凑的设计,在各类工业应用中表现出色。特别是对于需要严格控制电源质量和稳定性的场合,该系列产品是理想选择。强烈推荐在需要高性能DC-DC转换器的应用中使用NSD05-S系列。
    通过上述详细解析,我们可以清晰地了解到NSD05-S系列DC-DC转换器的技术特点、优势及其适用领域,为工程师和技术人员提供了宝贵的参考信息。

NSD05-48S12参数

参数
拓扑 -
开关频率 -
输出数量 1
最大输出电压 12V
功能 -
输出类型 DC,Fixed
最小输入电压 18V
最小输出电压 -
同步整流器 -
最大输入电压 72V
长*宽*高 40.6mm*25.4mm*8.3mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

NSD05-48S12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 DC-DC稳压器 MEAN WELL/台湾明纬 NSD05-48S12 NSD05-48S12数据手册

NSD05-48S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
