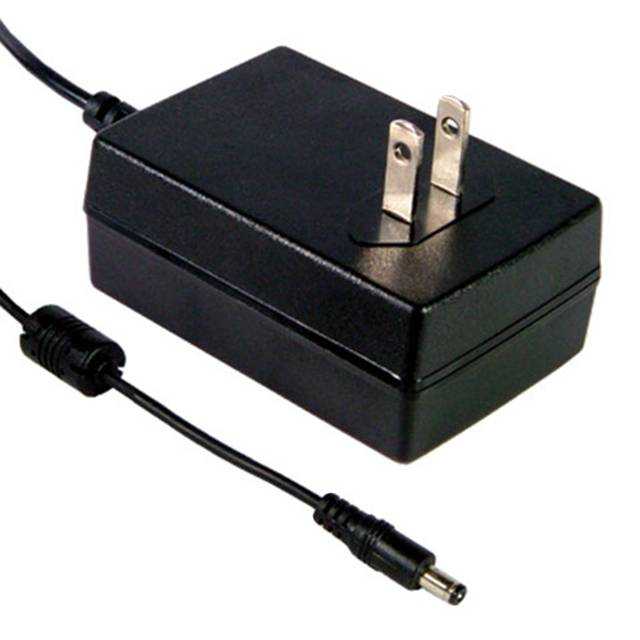

GSM18U12-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 18W 1 80V(AC) 264V(AC) 3% 墙壁安装 79mm*54mm*33mm
供应商型号: GSM18U12-P1J
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 GSM18U12-P1J

GSM18U12-P1J概述

    18W AC-DC High Reliability Medical Adaptor GSM18U系列技术手册

    产品简介


    18W AC-DC高可靠性医疗适配器GSM18U系列是一款专为医疗设备设计的电源适配器,提供从5V到48V的不同输出电压选项。本系列产品以其高效率、高可靠性及严格的安全标准著称,适用于各种医疗设备,确保稳定的电力供应。

    技术参数


    以下是18W AC-DC高可靠性医疗适配器GSM18U系列的主要技术规格:
    - 输入电压范围:80 ~ 264VAC,113 ~ 370VDC
    - 频率范围:47 ~ 63Hz
    - 额定电流:最大可达到55A/230VAC,30A/115VAC
    - 额定功率:最大18W
    - 输出电压:5V、7.5V、9V、12V、15V、18V、24V、48V
    - 输出电压容差:±5.0%(5V、7.5V、9V、12V),±3.0%(15V、18V),±2.0%(24V、48V)
    - 线性调节率:±1.0%
    - 负载调节率:±5.0%(5V、7.5V、9V、12V),±3.0%(15V、18V),±2.0%(24V、48V)
    - 最大输出电流:根据不同的电压,输出电流分别为3A、2A、1.5A、1.2A、1A、0.75A、0.375A
    - 输出纹波和噪声:最大值分别为60mVp-p、80mVp-p、120mVp-p、150mVp-p、180mVp-p、240mVp-p
    - 工作效率:典型值为80%~88%
    - 输入涌流:典型值为0.5A/115VAC,0.25A/230VAC
    - 漏电流:最大50μA/264VAC
    - 过载保护:过载保护类型为hiccup模式
    - 过压保护:保护类型为关断输出电压,重新上电恢复
    - 上升时间:最大30ms/230VAC,1000ms/115VAC
    - 保持时间:典型值为16ms/230VAC,16ms/115VAC

    产品特点和优势


    1. 高可靠性:采用严格的工业标准设计,确保长期稳定运行。
    2. 高效率:典型效率高达88%,节能显著。
    3. 安全认证:通过多项国际认证,如ANSI/AAMI ES60601-1, ES60601-1-11等,保证安全性能。
    4. 多样化输出电压选择:提供多种电压选择,满足不同设备需求。
    5. 抗干扰能力强:良好的电磁兼容性,适用于各种复杂环境。

    应用案例和使用建议


    该适配器广泛应用于各种医疗设备中,例如手术器械、诊断仪器等。建议在使用时,遵循制造商提供的安装指南,确保正确连接和使用,以发挥最佳性能。

    兼容性和支持


    - 插头类型:标准插头为P1J,可选锁型插头为P2S。
    - 电缆类型:根据输出电压选择不同的电缆型号。
    - 安装手册:请参考[Meanwell官方网站](http://www.meanwell.com/manual.html)获取详细的安装指南。

    常见问题与解决方案


    - 问题1:输出电压不稳定
    - 解决方案:检查输入电压是否正常,以及负载是否超过规定范围。
    - 问题2:过热
    - 解决方案:确保适配器通风良好,避免长时间过载使用。
    - 问题3:输出电流不稳定
    - 解决方案:检查负载是否稳定,如果负载频繁波动,可能需要更换更稳定的负载设备。

    总结和推荐


    18W AC-DC高可靠性医疗适配器GSM18U系列以其出色的可靠性和高效能表现,在医疗设备领域内得到了广泛应用。凭借其严格的安全标准和多样化的电压选择,是医疗设备理想的电源解决方案。强烈推荐用于各类医疗设备,确保稳定可靠的电力供应。

GSM18U12-P1J参数

参数
电流-输出1 -
电压-输出2 -
最大输入电压 264V(AC)
电压-输出3 -
电压-输出1 -
输出功率 18W
最小输入电压 80V(AC)
输出数量 1
电流-输出2 -
电压-输出4 -
负载调节 3%
长*宽*高 79mm*54mm*33mm
安装方式 墙壁安装
应用等级 医疗级
零件状态 在售

GSM18U12-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GSM18U12-P1J GSM18U12-P1J数据手册

GSM18U12-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.905 ¥ 143.1854
5+ $ 15.26 ¥ 126.8806
10+ $ 14.824 ¥ 123.2554
20+ $ 14.824 ¥ 123.2554
库存: 61
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 143.18
直接购买
加入购物车
