HRPG-600-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 636W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 0.5% 53A 12V 底座安装 218mm*105mm*63.5mm
供应商型号: TW-HRPG-600-12
供应商: 国内现货
标准整包数: 1

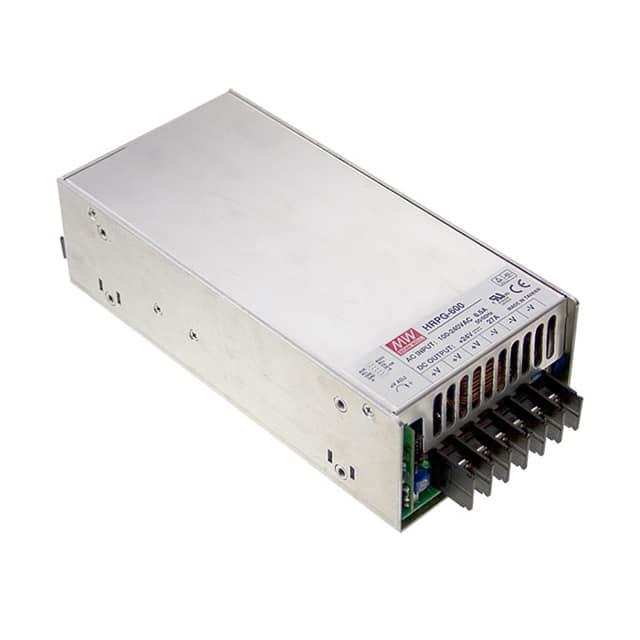

MEAN WELL/台湾明纬 开关电源 HRPG-600-12

HRPG-600-12概述

    高质量文章:HRPG-600系列单输出带PFC功能的电子元器件产品手册

    1. 产品简介


    HRPG-600系列是高度可靠的单输出电源模块,具备主动功率因数校正(PFC)功能。适用于多种工业和商业应用场合,如通信设备、服务器、存储系统、网络设备、医疗设备及测试仪器等。这款模块提供了从3.3V到48V的多种电压选择,额定功率范围从396W至648W,能够满足不同负载需求。

    2. 技术参数


    以下是HRPG-600系列的关键技术规格:
    | 型号 | HRPG-600-3.3 | HRPG-600-5 | HRPG-600-7.5 | HRPG-600-12 | HRPG-600-15 | HRPG-600-24 | HRPG-600-36 | HRPG-600-48 |
    |
    | DC电压 | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 36V | 48V |
    | 额定电流 | 120A | 120A | 80A | 53A | 43A | 27A | 17.5A | 13A |
    | 电流范围 | 0 ~ 120A | 0 ~ 120A | 0 ~ 80A | 0 ~ 53A | 0 ~ 43A | 0 ~ 27A | 0 ~ 17.5A | 0 ~ 13A |
    | 额定功率 | 396W | 600W | 600W | 636W | 645W | 648W | 630W | 624W |
    | 纹波与噪声 | ≤100mVp-p | ≤100mVp-p | ≤100mVp-p | ≤120mVp-p | ≤150mVp-p | ≤150mVp-p | ≤200mVp-p | ≤240mVp-p |
    | 电压调整范围 | 2.8 ~ 3.8V | 4.3 ~ 5.8V | 6.8 ~ 9V | 10.2 ~ 13.8V| 13.5 ~ 18V | 21.6 ~ 28.8V | 28.8 ~ 39.6V | 40.8 ~ 55.2V |
    其他性能参数:
    - 输入电压范围:85 ~ 264VAC(全波),120 ~ 370VDC(半波)。
    - 功率因数:PF > 0.94(230VAC),PF > 0.99(115VAC)。
    - 输入效率:≥78.5%。
    - 工作温度范围:-40℃ ~ +70℃(参考降额曲线)。
    - 保护机制:过温保护、过流保护、短路保护、过压保护、输入浪涌保护等。

    3. 产品特点和优势


    HRPG-600系列具有以下突出特点和优势:
    1. 高可靠性:先进的设计保证了优异的稳定性,适用于高负载环境。
    2. 高效能:内置主动功率因数校正电路,减少电能损耗并提升整体效率。
    3. 多电压输出选项:提供8种电压输出型号,满足广泛的应用需求。
    4. 灵活连接:具备远程感应和电流共享功能,便于多台设备并联操作。
    5. 符合国际标准:通过多项安全和EMC认证,确保产品在全球市场的合规性。

    4. 应用案例和使用建议


    HRPG-600系列适用于多种场景,例如:
    - 通信基础设施:支持高密度机柜部署,用于交换机、路由器和光纤收发设备。
    - 数据中心:为服务器和存储设备提供稳定可靠的电力支持。
    - 医疗设备:适合高精度诊断设备及不间断电源需求。
    使用建议:
    1. 使用时需考虑输入电压范围,确保与电源一致以避免电压过高或过低的风险。
    2. 在负载较高情况下,建议使用远程感应功能补偿电压波动,保持系统稳定性。
    3. 多台并联操作时,务必遵循手册中的接线规范,确保每台设备间电压差异小于2%。

    5. 兼容性和支持


    HRPG-600系列与其他电子元件兼容良好,适合用于大多数标准化接口的设备。产品由专业团队提供技术支持和售后保障服务,包括故障排查、定制化需求对接和技术培训等。

    6. 常见问题与解决方案


    以下列举部分常见问题及其解决方法:
    - 问题:纹波过大
    解决办法:检查输入电压是否在规定范围内;若仍有问题,检查电路板上的滤波元件是否完好。
    - 问题:无法正常启动
    解决办法:确认所有连接正确无误,特别是主输入端与地线的连接。

    7. 总结和推荐


    HRPG-600系列凭借其卓越的性能、稳定的运行环境和广泛的应用场景,在行业中极具竞争力。此系列产品不仅满足现代电子设备对高效率和可靠性的要求,还能有效降低用户的总拥有成本。因此,我们强烈推荐此产品作为高性能电源解决方案的选择之一。
    最终评分:★★★★★(满分五星)

HRPG-600-12参数

参数
负载调节 0.5%
输出数量 1
电流-输出1 53A
电压-输出1 12V
电流-输出2 -
最大输入电压 264V(AC),370V(DC)
最小输入电压 85V(AC),120V(DC)
电压-输出2 -
电压-输出4 -
输出功率 636W
电压-输出3 -
长*宽*高 218mm*105mm*63.5mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HRPG-600-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HRPG-600-12 HRPG-600-12数据手册

HRPG-600-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 686
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 686
直接购买
加入购物车
