UHP-1000-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 1.008kW开关电源, UHP-1000系列, 24V 直流输出电压 42A输出电流, 1输出点
供应商型号: TW-UHP-1000-24
供应商: 国内现货
标准整包数: 1

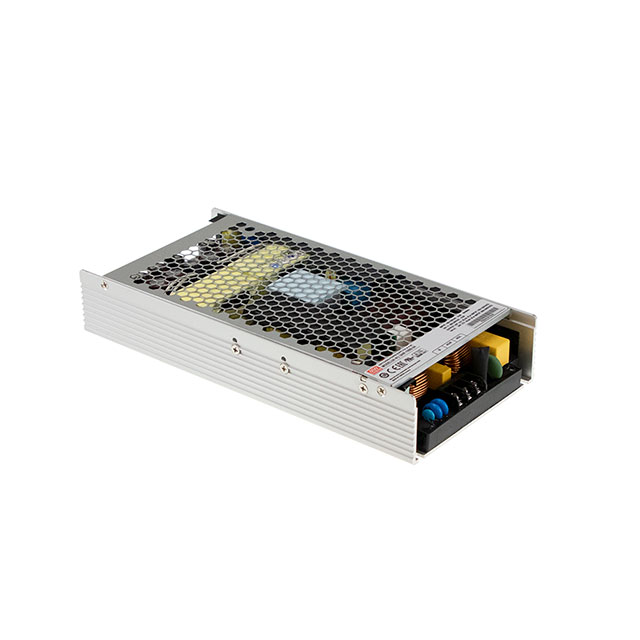

MEAN WELL/台湾明纬 开关电源 UHP-1000-24

UHP-1000-24概述

    UHP-1000系列1000W超薄型PFC开关电源技术手册

    产品简介


    UHP-1000系列是专为工业自动化设备、工业控制系统、机械设备、电子仪器仪表、测试测量仪器、激光相关设备及充电设备设计的一款单输出超薄型电源。其最大输出功率达到1000W,高度仅41mm,采用全范围90~264VAC输入电压,提供12V、24V、36V和48V四种标准输出电压。UHP-1000系列不仅具备高达96%的高效率,并且能在-30°C到+70°C的温度范围内工作而无需风扇散热,非常适合严苛环境下的应用。

    技术参数


    - 额定输出功率: 1000W(12V:80A,24V:42A,36V:28A,48V:21A)
    - 输入电压范围: 90 ~ 264VAC,250 ~ 370VDC
    - 频率范围: 47 ~ 63Hz
    - 功率因数 (PF): 0.95/230VAC, 0.99/115VAC(满载时)
    - 效率 (Typ.): ≥94%(12V),≥95%(24V),≥96%(36V),≥95.5%(48V)
    - 工作温度范围: -30°C ~ +70°C(参见“降额曲线”)
    - 储存温度湿度: -40°C ~ +85°C,10% ~ 95%RH(非凝露)
    - 尺寸: 240x115x41mm(长x宽x高)

    产品特点和优势


    UHP-1000系列具有多种独特功能和优势:
    - 高效节能:高达96%的转换效率,适合需要高效能的应用场合。
    - 低功耗启动:启动电流小,减少对电网的冲击。
    - 安全可靠:符合多项国际安全标准(如TUV EN62368-1, UL62368-1)。
    - 无风扇设计:在-30°C到+70°C之间无需风扇即可运行,降低噪音和维修成本。
    - 防振能力强:通过10分钟/1周期,60分钟每次沿X、Y、Z轴方向振动测试,适用于恶劣环境。

    应用案例和使用建议


    UHP-1000系列可广泛应用于多种工业自动化设备中。例如,在激光打标机中,可以作为激光头的稳定供电源;在充电桩中,可以作为电池充电的主要电源。为了确保最佳性能,在安装时应考虑将UHP-1000系列安装在散热铝板上,以保证长期稳定运行。

    兼容性和支持


    UHP-1000系列与其他大多数电子元器件兼容,并提供远程开关控制和辅助电源输出功能。厂商提供详细的安装手册和技术支持,帮助用户快速部署并进行故障排除。

    常见问题与解决方案


    - Q: 输出电压不稳定
    - A: 检查输入电压是否在规定范围内,确保负载均衡。如果问题依旧存在,请联系技术支持。

    - Q: 设备过热
    - A: 确保设备周围有足够的通风空间,必要时增加散热装置,如铝板和风扇。

    总结和推荐


    综上所述,UHP-1000系列以其卓越的性能、高可靠性以及广泛的适用性,在工业应用中表现出色。如果您正在寻找一款高性能、高效能且适用范围广的电源解决方案,UHP-1000系列无疑是您的理想选择。强烈推荐用于需要高性能电源的工业自动化设备中。

UHP-1000-24参数

参数
电流-输出2 -
电压-输出2 -
输出功率 1.008KW
电压-输出4 -
最小输入电压 90V(AC),250V(DC)
电流-输出1 42A
最大输入电压 264V(AC),370V(DC)
电压-输出1 24V
电压-输出3 -
输出数量 1
负载调节 0.5%
长*宽*高 240mm*115mm*41mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-1000-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-1000-24 UHP-1000-24数据手册

UHP-1000-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
