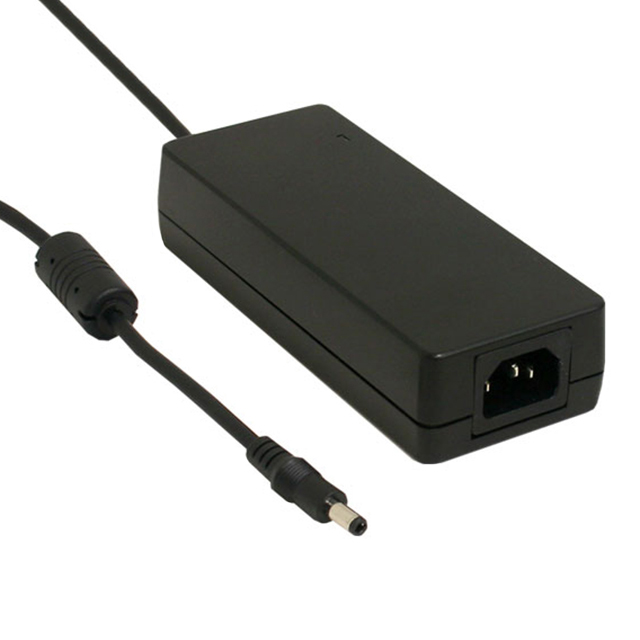

GST90A12-P1M

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GST90A系列, 12V 直流输出, 6.7A输出
供应商型号: 2815918
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 GST90A12-P1M

GST90A12-P1M概述

    GST90A系列交流直流高可靠性工业适配器技术手册解析

    一、产品简介


    GST90A系列是一款高可靠性工业级交流直流(AC-DC)电源适配器,适用于广泛的工业应用场景。该系列产品包括多种输出电压规格(12V, 15V, 19V, 24V, 48V),其额定功率均为90W,能够提供稳定可靠的电源输出。GST90A适配器具有体积小、重量轻、效率高、温升低等特点,特别适合于需要稳定电源供应的工业设备和系统。

    二、技术参数


    GST90A系列的主要技术参数如下:
    - 输出电压:12V、15V、19V、24V、48V。
    - 额定电流:1.3A(115VAC时)、0.6A(230VAC时)。
    - 电流范围:0 ~ 6.67A(12V)、0 ~ 4.74A(15V)、0 ~ 3.75A(19V)、0 ~ 6A(24V)、0 ~ 1.87A(48V)。
    - 额定功率:80W ~ 90W。
    - 输出纹波噪声:120mVp-p ~ 200mVp-p。
    - 输入电压范围:90 ~ 264VAC,127 ~ 370VDC。
    - 频率范围:47 ~ 63Hz。
    - 功率因数:0.91(230VAC满载时)、0.95(115VAC满载时)。
    - 效率:89% ~ 91%。
    - 启动电流:冷启动时为35A(115VAC)、70A(230VAC)。
    - 漏电流:最大1mA(240VAC)。
    - 隔离电压:输入-输出3KVAC,输入-地2KVAC,输出-地0.5KVAC。
    - 隔离电阻:输入-输出、输入-地、输出-地100MΩ/500VDC。
    - 温度系数:±0.03%/℃。
    - 工作温度:-30 ~ +70℃(参照“降额曲线”)。
    - 存储温度:-40 ~ +85℃。
    - 湿度范围:工作湿度20% ~ 90%RH非冷凝状态,存储湿度10% ~ 95%RH非冷凝状态。
    - 振动:10 ~ 500Hz,2G,10分钟/周期,每个轴方向上连续运行60分钟。
    - 平均无故障时间:最小348.7K小时。

    三、产品特点和优势


    GST90A系列适配器拥有诸多独特的特点和优势:
    - 高可靠性:采用高品质组件和先进制造工艺,确保长时间稳定工作。
    - 宽电压输入范围:90 ~ 264VAC,满足不同地区电网需求。
    - 宽温度适应性:工作温度范围广泛,能够在极端环境下正常运行。
    - 高效能:高达91%的转换效率,减少能量损耗,降低运行成本。
    - 良好的隔离性能:确保电源与负载之间的电气隔离,提高安全性。
    - 严格的测试标准:通过多项国际安全和电磁兼容性认证,如UL, EN62368-1, CCC等,保障产品质量。

    四、应用案例和使用建议


    - 应用案例:GST90A适配器广泛应用于各种工业设备,如通信设备、工控系统、医疗仪器等。
    - 使用建议:
    - 在高湿度环境中使用时,应注意定期检查连接器和电缆的密封性。
    - 长时间满载运行时,确保散热良好,避免过热影响使用寿命。
    - 按照规范进行安装和接线,确保安全可靠。

    五、兼容性和支持


    - 兼容性:GST90A适配器具有多种输出插头规格,可兼容各种设备接口。同时支持客户定制化接口,以满足特殊需求。
    - 支持:厂家提供详细的安装手册和技术支持,帮助用户正确安装和使用适配器。对于常见问题,可以参考手册中的解决方案。

    六、常见问题与解决方案


    - 问题1:设备启动困难
    - 解决方案:检查输入电压是否在允许范围内,确认负载是否符合要求,适当调整设置。
    - 问题2:设备输出电压不稳定
    - 解决方案:检查负载变化是否过大,确认电源输入电压是否稳定。如有必要,增加稳压措施。
    - 问题3:设备过热
    - 解决方案:检查散热系统是否正常工作,确保设备周围有足够的通风空间。适当减少负载,降低发热。

    七、总结和推荐


    综上所述,GST90A系列适配器凭借其高可靠性、宽输入电压范围、高效能和优良的兼容性,在众多工业应用场景中表现出色。我们强烈推荐此系列适配器用于需要稳定、可靠电源供应的各类工业设备。

GST90A12-P1M参数

参数
电压-输出3 -
电流-输出1 -
输出功率 80W
电压-输出1 -
电压-输出2 -
输出数量 1
最小输入电压 90V(AC)
负载调节 5%
电流-输出2 -
电压-输出4 -
最大输入电压 264V(AC)
长*宽*高 145mm*60mm*32mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST90A12-P1M数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST90A12-P1M GST90A12-P1M数据手册

GST90A12-P1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 248.817
5+ ¥ 248.817
10+ ¥ 244.3738
20+ ¥ 244.3738
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 248.81
直接购买
加入购物车
