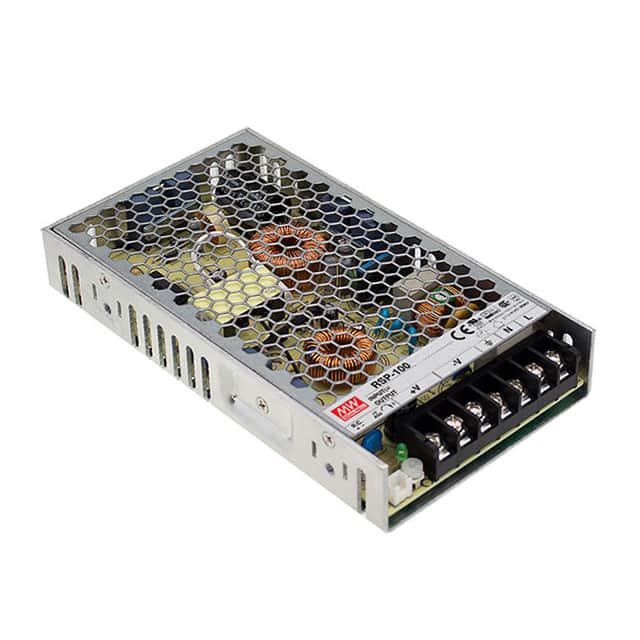

RSP-100-3.3

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 66W开关电源, 3.3V 直流输出电压 20A输出电流, 1输出点
供应商型号: TW-RSP-100-3.3
供应商: 国内现货
标准整包数: 1

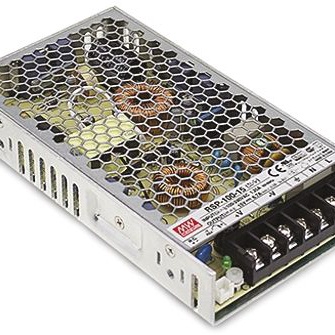

MEAN WELL/台湾明纬 开关电源 RSP-100-3.3

RSP-100-3.3概述

    RSP-100系列单输出电源适配器技术手册

    1. 产品简介


    RSP-100系列是针对高效率电源需求而设计的一系列单输出开关电源适配器。该系列覆盖多种电压输出(3.3V至48V),具备PFC功能,适用于广泛的应用场景,如工业控制、通信设备、医疗设备等。每个型号都能提供稳定可靠的电力供应,确保设备的正常运行。

    2. 技术参数


    RSP-100系列的主要技术参数如下:
    | 参数 | 规格 |

    | 输出电压 | 3.3V / 5V / 7.5V / 12V / 13.5V / 15V / 24V / 27V / 48V |
    | 额定电流 | 20A / 20A / 13.5A / 8.5A / 7.5A / 6.7A / 4.2A / 3.8A / 2.1A |
    | 额定功率 | 66W / 100W / 101.25W / 102W / 101.25W / 100.5W / 100.8W / 102.6W / 100.8W |
    | 输出电压调整范围 | ±1.0% / ±2.0% / ±0.5% / ±0.5% |
    | 线性调节率 | ±2.0% / ±2.0% / ±2.0% / ±1.0% |
    | 负载调节率 | ±0.5% / ±0.5% / ±0.5% / ±0.5% |
    | 上升时间 | 600ms (满载情况下) |
    | 持续时间 | 16ms (满载情况下) |
    | 输入电压范围 | 85 ~ 264VAC / 120 ~ 370VDC |
    | 频率范围 | 47 ~ 63Hz |
    | 功率因数 | >0.93 (230VAC全负载) / >0.98 (115VAC全负载) |
    | 输入效率 | 83% / 86% / 87% / 88% |
    | 启动电流 | <2mA (240VAC下) |
    | 安全标准 | EN62368-1, EN61558-1, EN61558-2-16, EN55032, EN61000-4-2 |

    3. 产品特点和优势


    - 高效率: RSP-100系列的输入效率高达88%,为各类设备提供了高效的能源利用率。
    - 宽输入电压范围: 从85V到264VAC,适应各种电压输入环境。
    - PFC功能: 功率因数大于0.93,降低了输入电流的谐波失真。
    - 高可靠性: 高温环境下可以连续工作,且具备过温保护功能,确保设备安全。
    - 坚固耐用: 工作温度范围为-30°C到70°C,且具备较高的振动耐受能力。

    4. 应用案例和使用建议


    - 应用案例: 在工业自动化控制系统中,RSP-100系列可作为PLC系统的供电电源,确保系统稳定运行。
    - 使用建议:
    - 尽量避免将电源适配器安装在极端高温或低温环境中,以保持其高效运行。
    - 使用前请确认输入电压符合产品规格,以避免烧毁设备。

    5. 兼容性和支持


    RSP-100系列适配器与其他电子元器件兼容良好,可通过远程控制接口进行开/关控制。厂商提供详尽的技术支持,包括但不限于产品故障排除和维护服务。

    6. 常见问题与解决方案


    - Q: 电源启动时,输出电压不稳定怎么办?
    - A: 检查输入电压是否符合规格要求,确保接线无误后重启电源适配器。
    - Q: 设备在高负载情况下过热如何处理?
    - A: 关闭设备并检查散热情况,必要时可加装散热装置,再重新启动设备。

    7. 总结和推荐


    综上所述,RSP-100系列单输出电源适配器以其高效、可靠和稳定的性能在各类应用中表现出色。对于需要稳定电力供应的应用场合,推荐使用RSP-100系列电源适配器。其广泛的工作温度范围、良好的环境适应能力和高度集成的设计使其成为众多领域的理想选择。

RSP-100-3.3参数

参数
电流-输出2 -
最大输入电压 264V(AC),370V(DC)
电压-输出1 3.3V
电压-输出3 -
电压-输出2 -
负载调节 1%
输出数量 1
电压-输出4 -
最小输入电压 85V(AC),120V(DC)
输出功率 66W
电流-输出1 20A
长*宽*高 179mm*99mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

RSP-100-3.3数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 RSP-100-3.3 RSP-100-3.3数据手册

RSP-100-3.3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 160
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 160
直接购买
加入购物车
