RSP-150-27

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 151W开关电源, 27V 直流输出电压 5.6A输出电流, 1输出点
供应商型号: SCE-RSP-150-27
供应商: 海外现货
标准整包数: 1

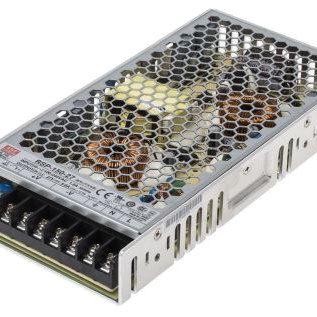

MEAN WELL/台湾明纬 开关电源 RSP-150-27

RSP-150-27概述


    产品简介


    产品类型:RSP-150系列单输出开关电源。
    主要功能:提供稳定的直流电压输出,具有过载保护、过温保护和过压保护功能,同时内置功率因数校正(PFC)电路。
    应用领域:广泛应用于工业自动化、电信设备、数据中心、医疗设备、安防监控等领域。

    技术参数


    - 型号:RSP-150-3.3, RSP-150-5, RSP-150-7.5, RSP-150-12, RSP-150-13.5, RSP-150-15, RSP-150-24, RSP-150-27, RSP-150-48
    - 额定电压:DC 3.3V, 5V, 7.5V, 12V, 13.5V, 15V, 24V, 27V, 48V
    - 额定电流:30A, 30A, 20A, 12.5A, 11.2A, 10A, 6.3A, 5.6A, 3.2A
    - 额定功率:99W, 150W, 150W, 150W, 151.2W, 150W, 151.2W, 151.2W, 153.6W
    - 输出电压调整范围:±0.5%
    - 线性调整率:±2.0%
    - 负载调整率:±2.0%, ±1.0%
    - 设定时间:600ms,满载时30ms
    - 保持时间:16ms(满载)
    - 电压范围:输入电压85~264VAC 或 120~370VDC
    - 频率范围:47~63Hz
    - 功率因数:PF > 0.93 (230VAC),PF > 0.98 (115VAC 满载)
    - 输入效率:81.5% 至 90%
    - 启动电流:1.6A/115VAC, 0.8A/230VAC, 冷启动45A/230VAC
    - 泄漏电流:<2mA/240VAC
    - 防护标准:符合EN55032、EN61000-3-2、EN61000-3-3、EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8、EN61000-4-11 等
    - 隔离耐压:输入输出:4KVAC,输入接地:2KVAC,输出接地:0.5KVAC
    - 绝缘电阻:≥100MΩ/500VDC
    - 纹波与噪声:最大100mVp-p (3.3V-15V), 150mVp-p (24V-48V)
    - 电压波动范围:±0.5%
    - 工作温度:-30℃ 至 +70℃
    - 存储温度:-40℃ 至 +85℃
    - 湿度范围:工作湿度10%~90%RH 非冷凝,存储湿度10%~95%RH 非冷凝
    - 温漂系数:±0.05%/℃
    - 振动测试:10~500Hz,2G, 10min/周期,沿X、Y、Z轴各60分钟
    - 平均无故障时间:290.7K小时(MIL-HDBK-217F)

    产品特点和优势


    - 高可靠性:具备过载、过温、过压保护,确保长时间稳定运行。
    - 高效率:最高可达90%的输入效率,有效减少能耗。
    - 宽电压输入范围:85~264VAC 或 120~370VDC,适用于多种输入条件。
    - 高功率密度:紧凑设计,占用空间小,方便集成。
    - 电磁兼容性:符合多项国际安全及EMC标准,确保使用安全。

    应用案例和使用建议


    应用案例:该系列产品被广泛应用于工业自动化控制系统、电信设备、医疗设备等领域,例如为服务器、交换机、工业控制器等设备提供稳定电源。
    使用建议:
    - 环境考虑:在极端环境下(如高温、高湿),建议适当增加散热措施,以确保正常运行。
    - 负载调节:根据实际负载需求选择合适的型号,避免长时间过载运行,以延长使用寿命。
    - 接线建议:注意电源线的布局和长度,以减少电磁干扰的影响。

    兼容性和支持


    - 兼容性:与多种工业标准接口兼容,方便与其他设备集成。
    - 厂商支持:提供详尽的技术文档、用户手册及在线技术支持,便于用户快速上手。

    常见问题与解决方案


    - 问题1:电源开机无反应。
    - 解决方法:检查输入电源是否正确连接,确认输入电压是否在允许范围内。

    - 问题2:输出电压不稳定。
    - 解决方法:检查负载是否过大或变化频繁,调整负载至推荐范围内。
    - 问题3:出现过热保护。
    - 解决方法:确保良好的通风环境,必要时安装散热片或风扇。

    总结和推荐


    综上所述,RSP-150系列单输出开关电源以其高可靠性、高效率、宽电压输入范围等显著优势,在工业自动化和通信领域具有极高的实用价值。无论是稳定性还是兼容性,都表现出色,非常适合于需要稳定供电的各类应用场景。因此,强烈推荐此系列产品用于各类工业和通信设备中。

RSP-150-27参数

参数
输出数量 1
最大输入电压 264V(AC),370V(DC)
输出功率 151W
电流-输出2 -
电压-输出3 -
最小输入电压 85V(AC),120V(DC)
电流-输出1 5.6A
电压-输出1 27V
电压-输出4 -
电压-输出2 -
负载调节 0.5%
长*宽*高 199mm*99mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

RSP-150-27数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 RSP-150-27 RSP-150-27数据手册

RSP-150-27封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 337.0779
5+ ¥ 325.8639
10+ ¥ 310.1424
20+ ¥ 298.9285
库存: 1069
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 337.07
