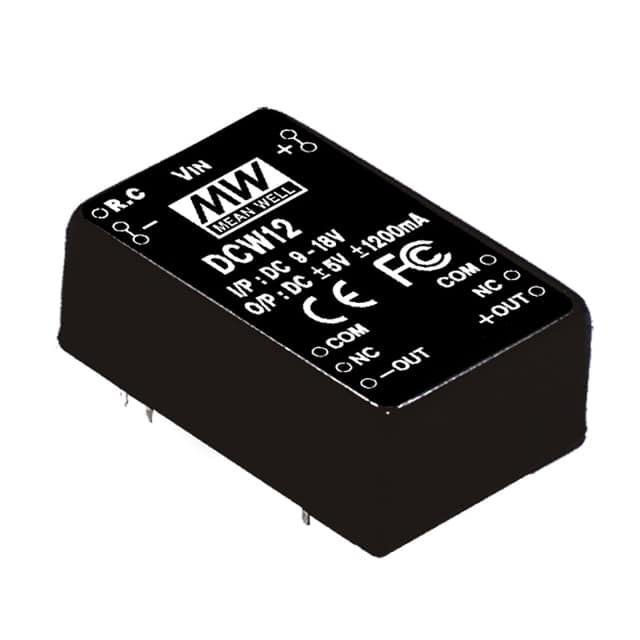

DCW12A-12

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 400KHz(Min) DC,Fixed 2 12V 18V 9V 通孔安装 31.8mm*20.3mm*12.2mm
供应商型号: SCE-DCW12A-12
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 DC-DC稳压器 DCW12A-12

DCW12A-12概述

    DCW12 系列 12W DC-DC 调节双输出转换器技术手册

    1. 产品简介


    DCW12 系列是一款高效的 12W DC-DC 双输出转换器,设计用于工业和商业应用。其主要功能包括高效率转换、低纹波噪声、宽输入电压范围及强大的隔离性能。该系列产品广泛应用于通信设备、医疗仪器、工业自动化控制以及其他需要稳定直流电源的场景。

    2. 技术参数


    以下是 DCW12 系列产品的核心技术参数:
    | 参数 | 型号 |

    | 输入电压范围 | A: 9 ~ 18VDC |
    B: 18 ~ 36VDC |
    C: 36 ~ 72VDC |
    | 输出电压(典型值) | +5V, ±12V, ±15V |
    | 输出电流范围 | 400KHz 最小开关频率 |
    | 输出功率 | 12W |
    | 效率(典型值) | 80% ~ 84% |
    | 纹波与噪声(最大值) | 50mVp-p (5V), 60mVp-p |
    | 工作温度范围 | -40 ~ +71°C |
    | 储存温度范围 | -40 ~ +105°C |
    | 工作湿度范围 | 20% ~ 90% RH 非冷凝 |
    | 绝缘耐压 | I/P-O/P: 1.5KVDC |
    | 绝缘电阻 | ≥100MΩ @ 500VDC |

    3. 产品特点和优势


    - 高效节能:高达 84% 的转换效率显著降低功耗。
    - 宽输入电压范围:适应不同供电环境,增强设备兼容性。
    - 多重保护机制:具备过载、短路和过热保护,确保长期可靠运行。
    - 卓越的电磁兼容性:符合 EN55032 Class A、FCC Part 15 Class A 和 EAC TP TC 020 标准,适用于多种认证要求高的场景。
    - 紧凑设计:尺寸仅为 31.8×20.3×12.2 mm(长×宽×高),便于集成到狭小空间内。

    4. 应用案例和使用建议


    典型应用场景:
    - 医疗成像设备
    - 工业机器人控制系统
    - 数据中心电源模块
    - 智能家居设备
    使用建议:
    - 为实现最佳性能,请根据具体应用选择合适的输入电压等级(A、B 或 C)。
    - 在大负载条件下,建议外部添加适当的电容滤波以进一步降低输出纹波。
    - 对于高振动环境的应用场合,应确保安装牢固并采取额外的固定措施。

    5. 兼容性和支持


    - 兼容性:可直接替代市场上主流的同类产品,无需更改现有电路设计即可快速替换。
    - 技术支持:制造商提供全面的技术文档、样品申请以及售后咨询服务,确保客户无忧使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内 |
    | 温度过高 | 确保良好的散热条件,并降低负载 |
    | 短路时无保护反应 | 检查是否有正确连接外部保护电路 |

    7. 总结和推荐


    DCW12 系列转换器凭借其高效能、多功能性和可靠性,在多个行业中表现出色。无论是严苛的工作环境还是复杂的电磁干扰条件下,它都能保持稳定的输出表现。对于追求高性能且需满足严格标准的应用场景,我们强烈推荐此款产品。
    如果您正在寻找一款稳定可靠的 DC-DC 转换器,DCW12 系列无疑是您的理想选择!

DCW12A-12参数

参数
最大输入电压 18V
输出数量 2
输出类型 DC,Fixed
最小输出电压 -
功能 -
最小输入电压 9V
开关频率 400KHz(Min)
最大输出电压 12V
拓扑 -
同步整流器 -
长*宽*高 31.8mm*20.3mm*12.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

DCW12A-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 DC-DC稳压器 MEAN WELL/台湾明纬 DCW12A-12 DCW12A-12数据手册

DCW12A-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 158.9713
5+ ¥ 147.7602
10+ ¥ 145.5614
20+ ¥ 143.2526
库存: 14
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 158.97
