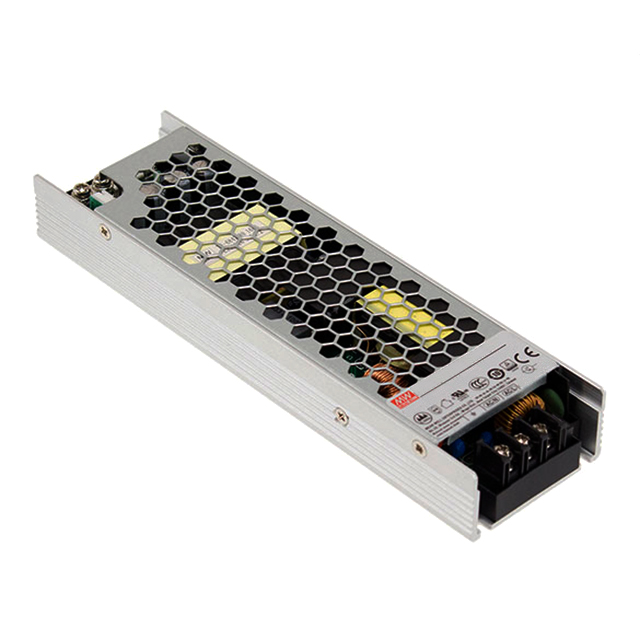

UHP-200-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 201.6W开关电源, 36V 直流输出电压 5.6A输出电流, 1输出点
供应商型号: TW-UHP-200-36
供应商: 国内现货
标准整包数: 1

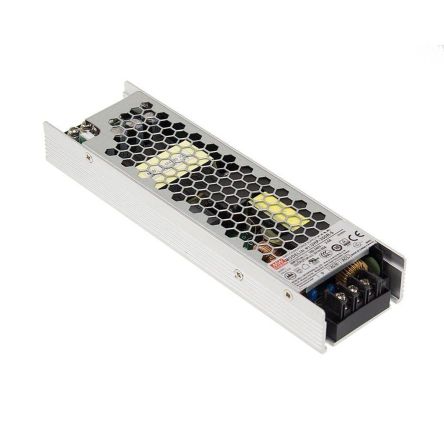

MEAN WELL/台湾明纬 开关电源 UHP-200-36

UHP-200-36概述

    200W Slim Type with PFC Switching Power Supply UHP-200 系列技术手册

    产品简介


    产品类型:
    UHP-200系列是一款200W单输出电源,采用紧凑型设计(厚度仅26mm),提供多种输出电压选择。适用于各种工业自动化机械、控制装置、电气设备和家用电器。
    主要功能和应用领域:
    - 自动化机械设备
    - 控制系统
    - 电气及机械装备
    - 各类电子仪器和设备
    - 家用电器
    - LED显示应用

    技术参数


    - 输入电压范围: 90~264VAC
    - 输出电压范围: 3.3V、4.2V、5V、12V、15V、24V、36V、48V
    - 输出功率: 高达200W
    - 效率: 最高可达94%
    - 温度范围: -30℃~+70℃
    - 保护功能: 过载保护、过压保护、过温保护、短路保护
    - 频率范围: 47~63Hz
    - 浪涌电流: 40A/115VAC,80A/230VAC
    - 稳压性能: 线路调节≤0.5%,负载调节≤1.0%
    - 纹波噪声: 最大240mVp-p
    - 封装尺寸: 1945526mm (长宽高)
    - 重量: 0.468kg

    产品特点和优势


    UHP-200系列具有以下独特功能和优势:
    - 紧凑设计: 采用超薄设计,厚度仅为26mm,适用于空间有限的应用场合。
    - 高效能: 最高达94%的转换效率,减少能量损失,提高设备的整体效能。
    - 全范围输入: 支持90~264VAC的全范围输入,适应不同的电网电压。
    - 内置PFC功能: 内置主动式功率因数校正电路,有效提升能源利用率。
    - 宽温操作: 工作温度范围为-30℃~+70℃,满足极端环境下的应用需求。
    - 全面保护功能: 具有过载、过压、过温及短路保护功能,确保设备的安全稳定运行。

    应用案例和使用建议


    应用案例:
    UHP-200系列广泛应用于工业自动化、医疗设备、智能家居等领域。例如,在LED显示屏的应用中,UHP-200系列可提供稳定的电源输出,确保显示效果的清晰度和可靠性。
    使用建议:
    - 安装: 建议将UHP-200系列安装在铝板上以优化热性能,确保散热良好。铝板应平整光滑,表面可涂抹导热硅脂。
    - 操作环境: 考虑到其工作温度范围较广,建议在温度较高的环境中使用时加装散热片或风扇以增强散热效果。
    - 连接方式: 使用符合标准的连接器(如JST B2B-PH-K-S)确保可靠的电连接,避免信号干扰。

    兼容性和支持


    UHP-200系列兼容多种电子设备和系统,并通过了多项安全标准认证,包括UL60950-1、TUV EN60950-1、EN60335-1等。厂商提供了完善的售后服务和技术支持,包括三年保修期。

    常见问题与解决方案


    - Q: 如何处理过温保护?
    - A: 当发生过温保护时,设备会自动关闭输出,等待温度下降后自动恢复。如需手动重启,可关闭电源后再重新启动。

    - Q: 设备输出电压不稳定怎么办?
    - A: 检查输入电压是否在正常范围内,检查连接线缆是否松动或损坏,确保接地良好。若问题仍未解决,请联系技术支持。
    - Q: 如何判断电源模块是否出现故障?
    - A: 可通过观察LED指示灯状态来初步判断,红灯亮表示电源故障,绿灯亮表示正常工作。如需进一步诊断,建议联系技术支持进行详细检测。

    总结和推荐


    UHP-200系列凭借其高效能、紧凑设计和广泛的应用范围,成为工业自动化和家庭应用的理想选择。其卓越的性能和全面的保护功能使其在市场上具备很强的竞争力。因此,强烈推荐使用UHP-200系列电源,以确保设备的稳定可靠运行。

UHP-200-36参数

参数
最大输入电压 264V(AC),370V(DC)
输出功率 202W
电压-输出2 -
输出数量 1
电压-输出4 -
最小输入电压 90V(AC),127V(DC)
电流-输出1 5.6A
电压-输出1 36V
电压-输出3 -
电流-输出2 -
负载调节 0.5%
长*宽*高 194mm*55mm*26mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-200-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-200-36 UHP-200-36数据手册

UHP-200-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
