DKA30C-05

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 100KHz(Min) Fixed 2 5V 72V 36V 通孔安装 50.8mm*50.8mm*21mm
供应商型号: TW-DKA30C-05
供应商: 国内现货
标准整包数: 1

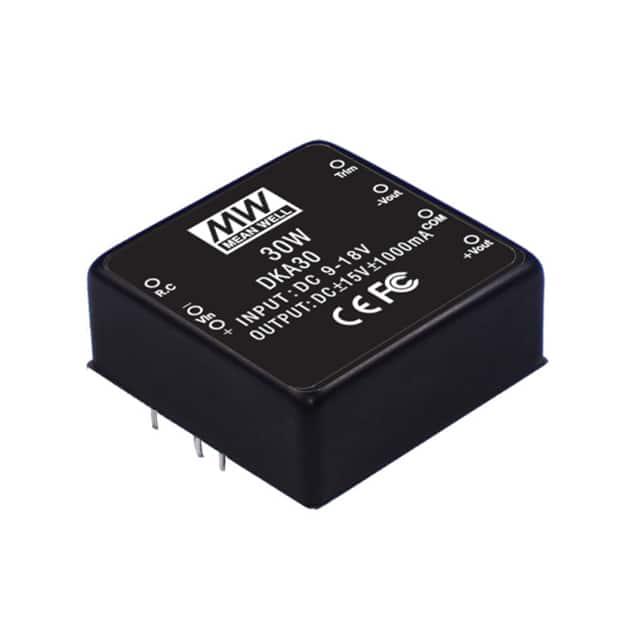

MEAN WELL/台湾明纬 DC-DC稳压器 DKA30C-05

DKA30C-05概述

    DKA30 系列 DC-DC 双输出转换器技术手册

    产品简介


    DKA30 系列是一款高性能的 DC-DC 双输出转换器,适用于工业控制、通信设备、医疗仪器等多个应用领域。该系列包括三种不同的型号:DKA30A、DKA30B 和 DKA30C,可提供多种电压输出选择(5V、12V 和 15V),并具有高效率、紧凑设计等特点。

    技术参数


    - 输入电压范围:A: 9 ~ 18VDC, B: 18 ~ 36VDC, C: 36 ~ 72VDC
    - 电流范围:A: ±10%, B: ±10%, C: ±10%
    - 额定功率:25W(DKA30A-05)、30W(DKA30B-05、DKA30C-05)
    - 开关频率:最小 100kHz
    - 外部调节范围:±2.0%
    - 电压精度:±0.5%
    - 效率(典型值):80%(DKA30A-05)、83%(DKA30B-05、DKA30C-05)
    - 纹波与噪声:最大 100mVp-p
    - 输入电流:A: 3.2A, B: 1.5A, C: 0.77A
    - 温度范围:工作温度 -40 ~ +85℃,存储温度 -40 ~ +105℃
    - 湿度范围:工作湿度 20% ~ 90% RH 非冷凝,存储湿度 10% ~ 95% RH
    - 尺寸:50.850.821.0mm 或 2"2"0.82" 英寸 (长 宽 高)
    - 重量:110g

    产品特点和优势


    - 高效率:80% 至 83% 的高效率显著提升了能源利用率。
    - 宽输入电压范围:支持 9V 至 72VDC 的宽输入电压范围,适用性强。
    - 高可靠性:满足 EN55032 Class A、FCC Part 15 Class A 和 EAC TP TC 020 等标准,确保设备的安全性和稳定性。
    - 强大的过载保护:配备 hiccup 模式过载和短路保护,确保长期稳定运行。
    - 轻量化设计:紧凑的设计使其易于安装和集成到各种系统中。

    应用案例和使用建议


    - 工业控制:适用于 PLC 控制器和其他自动化设备。
    - 通信设备:广泛应用于通信基站和路由器等设备。
    - 医疗仪器:适合用于需要高稳定性和精确度的医疗设备。
    使用建议:
    - 在高温环境中使用时,建议查看 derating 曲线以确定适当的负载率。
    - 使用过程中注意散热,确保良好通风。
    - 如需远程控制,可通过 R.C 端子实现电源的开启和关闭。

    兼容性和支持


    - 该转换器与其他标准电子元件兼容,如电阻、电容等。
    - 厂商提供全面的技术支持和售后保障,确保用户能够获得及时的帮助。

    常见问题与解决方案


    - 问题 1:电源无法正常启动
    - 解决方案:检查输入电压是否符合要求,确保输入端连接正确。
    - 问题 2:输出电压不稳定
    - 解决方案:确认负载是否稳定,调整外部调节旋钮以达到期望输出。
    - 问题 3:纹波与噪声过大
    - 解决方案:检查输入端滤波电容是否合适,适当增加输入滤波电容。

    总结和推荐


    综上所述,DKA30 系列 DC-DC 双输出转换器凭借其高效率、宽输入电压范围和可靠的保护机制,在多个应用领域中表现出色。其紧凑的设计和良好的兼容性使其成为工业、通信和医疗等领域的理想选择。我们强烈推荐用户选用 DKA30 系列转换器,以提升系统的整体性能和可靠性。

DKA30C-05参数

参数
最大输出电压 5V
最小输出电压 -
最大输入电压 72V
输出数量 2
输出类型 Fixed
最小输入电压 36V
拓扑 -
功能 -
开关频率 100KHz(Min)
同步整流器 -
长*宽*高 50.8mm*50.8mm*21mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

DKA30C-05数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 DC-DC稳压器 MEAN WELL/台湾明纬 DKA30C-05 DKA30C-05数据手册

DKA30C-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
